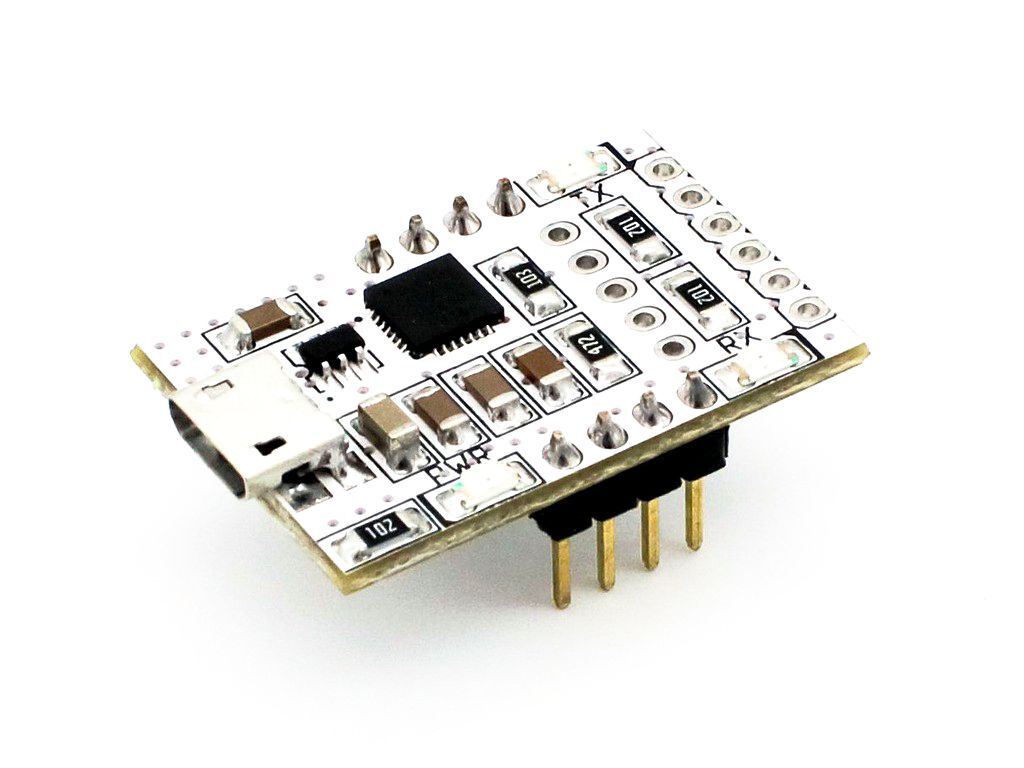

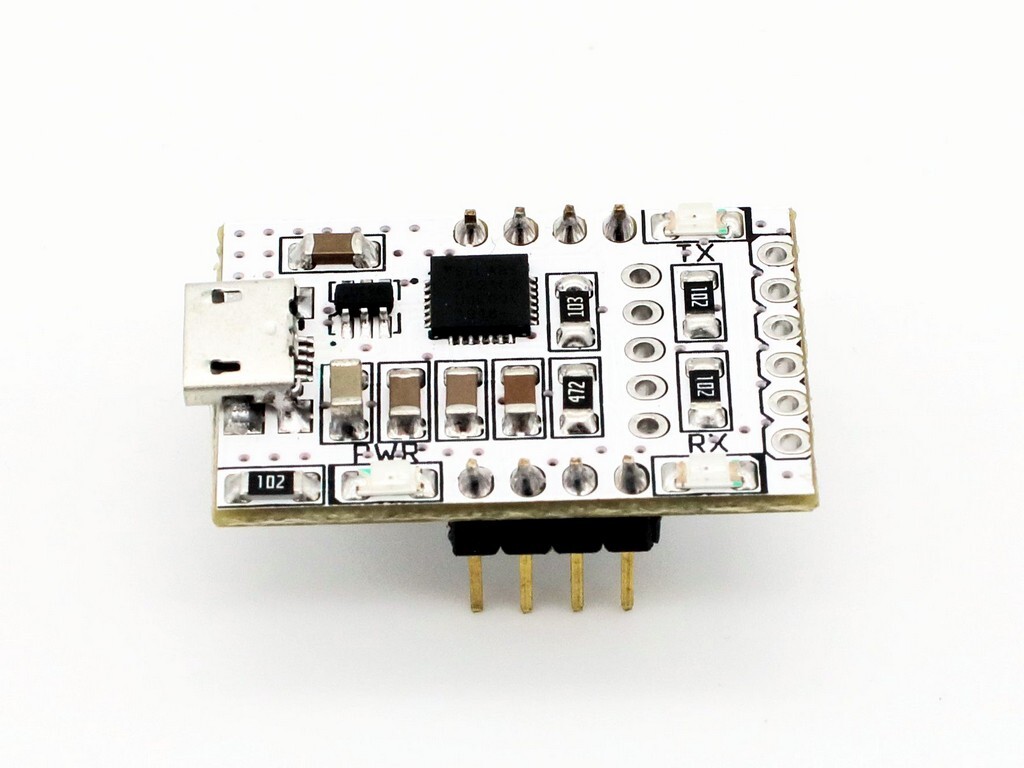

USB-UART Bridge CP2102 (Гиккон)

Основные сведения

Преобразователь логических сигналов позволит подружить с компьютером через USB порт практически любое устройство работающее с UART интерфейсом. В первую очередь данный модуль будет незаменим для работы с контроллером "Гиккон", совместно с платой "Гиккон Коннект".

С помощью данного модуля прошивка контроллера "Гиккон" будет простой и быстрой.

Модуль поддерживает два варианта напряжения питания - 3,3 или 5 В. Подключение модуля к компьютеру осуществляется с помощью кабеля micro USB (в комплект не входит).

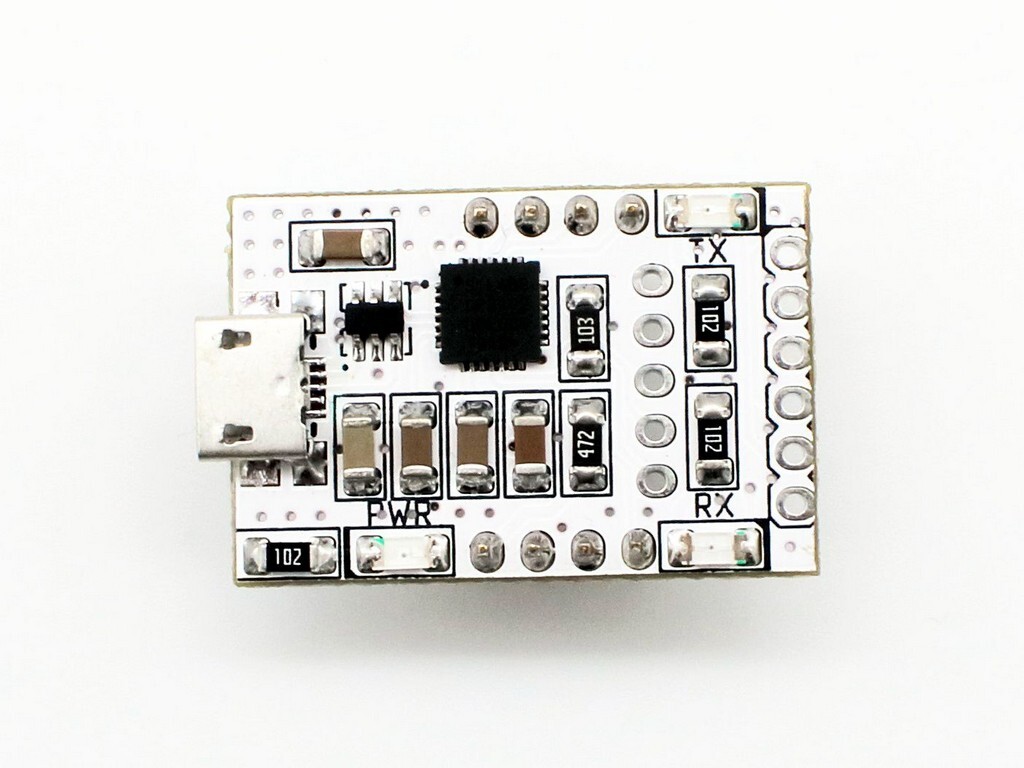

Для индикации работы модуля на плате расположены светодиоды PWR - питание и RX и TX - для контроля передачи информации.

Для работы модуля установка дополнительных драйверов не требуется. Драйвер для работы с чипом CP2102 входит в пакет драйверов, устанавливаемых вместе с Arduino IDE. Если вы не устанавливали Arduino IDE - воспользуйтесь инструкцией по установке драйвера.

Технические характеристики

- рабочее напряжение: 3,3 или 5 В

- тип разъема для подключения к ПК: USB micro

- габаритные размеры ДхШхВ: 30х20х8 мм

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

Для подключения модуля к компьютеру необходим кабель с разъемом USB micro.

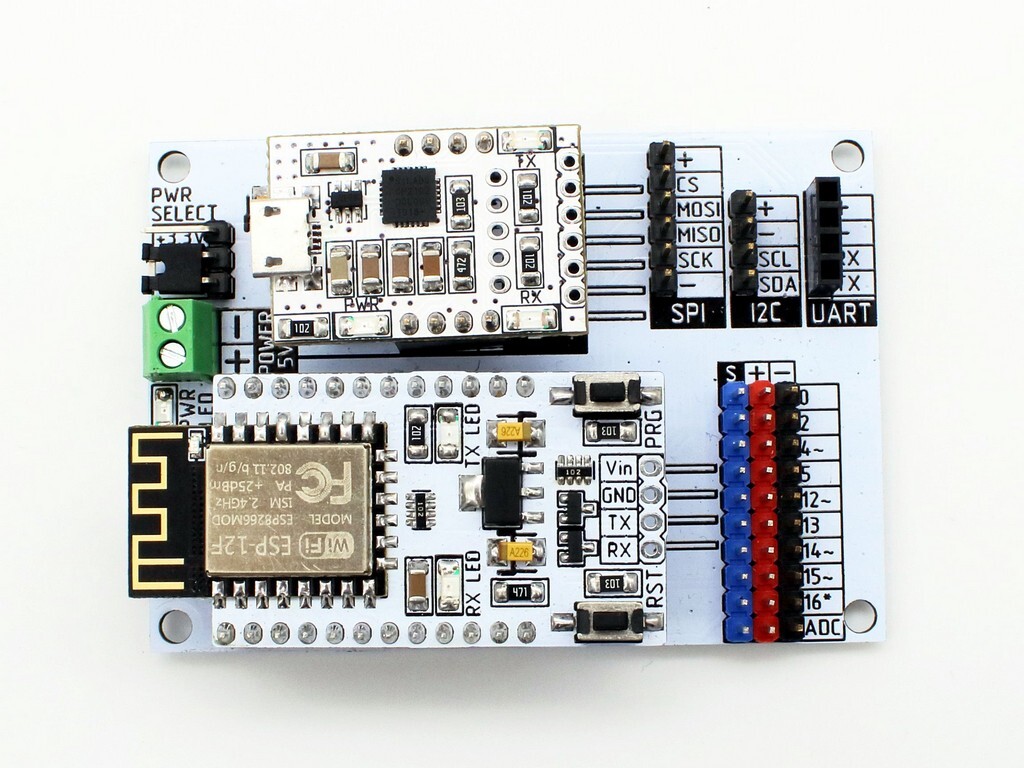

Модуль устанавливается непосредственно на плату "Гиккон Коннект" без использования проводов.

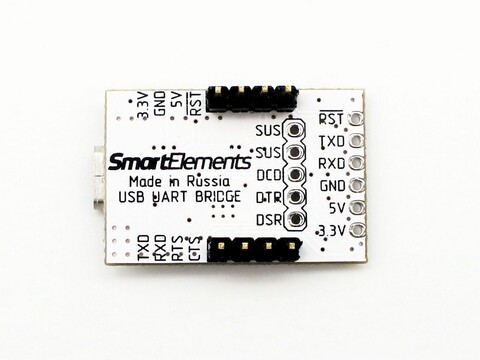

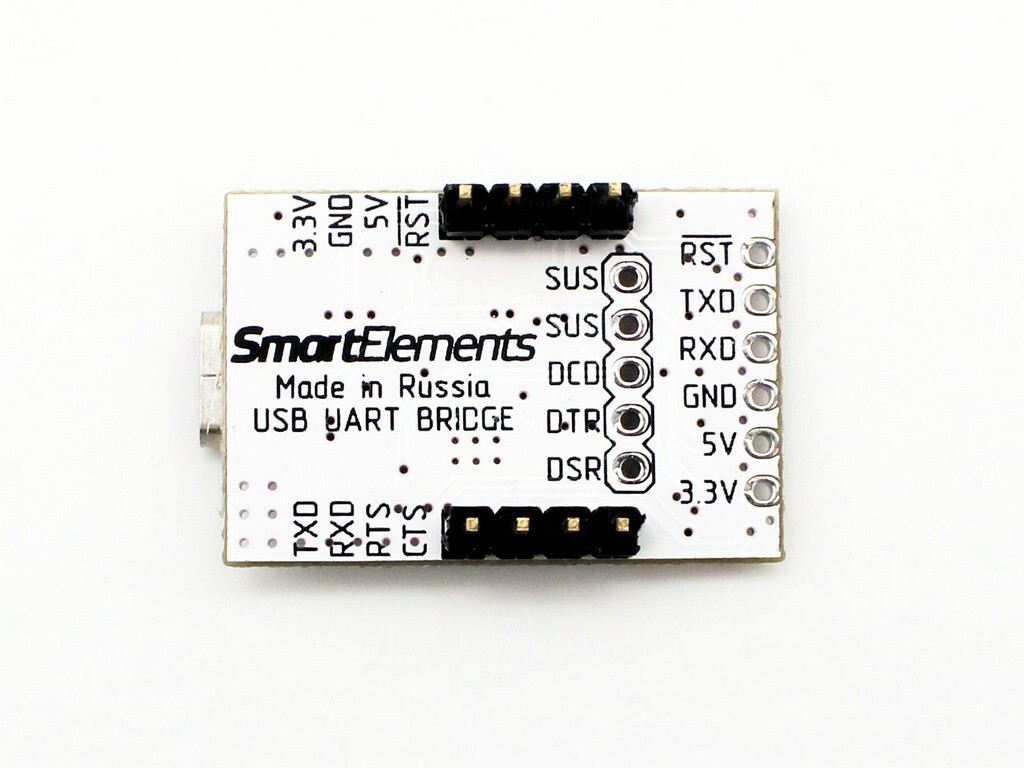

Подключение устройства осуществляется с помощью следующих выводов:

GND ("земля") - соединяется с выводом GND контроллера;

3.3V и 5V (питание) - соедиянется с выводом питания контроллера (в зависимости от модели устройства выбирается свой режим питания);

TXD (передача данных) - подключается к выводу RX контроллера;

RXD (прием данных) - подключается к выводу TX контроллера;

RST (сброс) - подключается к цифровому пину сброса прошиваемого устройства.

Также на плате предусмотрены дополнительные нераспаянные выводы для использования расширенных возможностей модуля:

RTS (Request to Send) - запрос на отправку данных;

CTS (Clear to Send) - разрешение на отправку данных;

DSR (Data Set Ready) - готовность источника данных;

DTR (Data Terminal Ready) - готовность приемника данных;

DCD (Data Carrier Detect) - детектор принимаемого сигнала;

SUS/!SUS - выводы для работы с режимом IDLE.

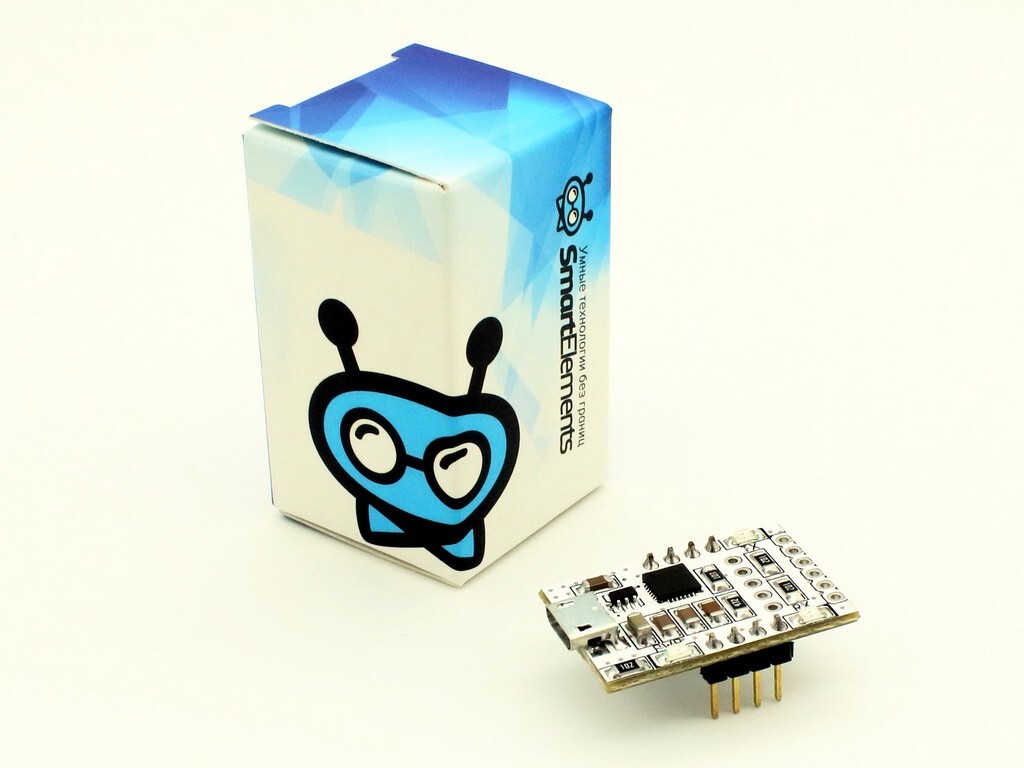

Комплектация

- модуль USB-UART х1

- коробка упаковочная х1

Ссылки

Драйвер CP2102 и его установка
