Модуль энкодера

Основные сведения

Энкодер - датчик угла поворота с диапазоном работы 360 градусов. С помощью данного модуля вы сможете устанавливать яркость светодиодов, дисплеев, регулировать громкость, скорость вращения моторов и т.д. В отличие от модуля потенциометра, модуль энкодера не имеет ограничений по диапазону вращения.

Принцип работы энкодера основан на генерировании электрического сигнала при вращении ручки. Вращая ручку, энкодер формирует импульсы на контактах А и В. При повороте по часовой стрелке импульс сначала появляется на выводе А, затем на В. При вращении в противоположную сторону импульсы появляются в противоположном порядке. Данная особенность энкодера позволяет определять направление вращения ручки. Количество импульсов, полученных на выводах, пропорционально углу поворота ручки энкодера.

Энкодер также имеет встроенную кнопку, которая срабатывает при надавливании на ручку. Сигнал кнопки выведен на отдельный вывод модуля. На плате также предусмотрен потягивающий резистор для кнопки.

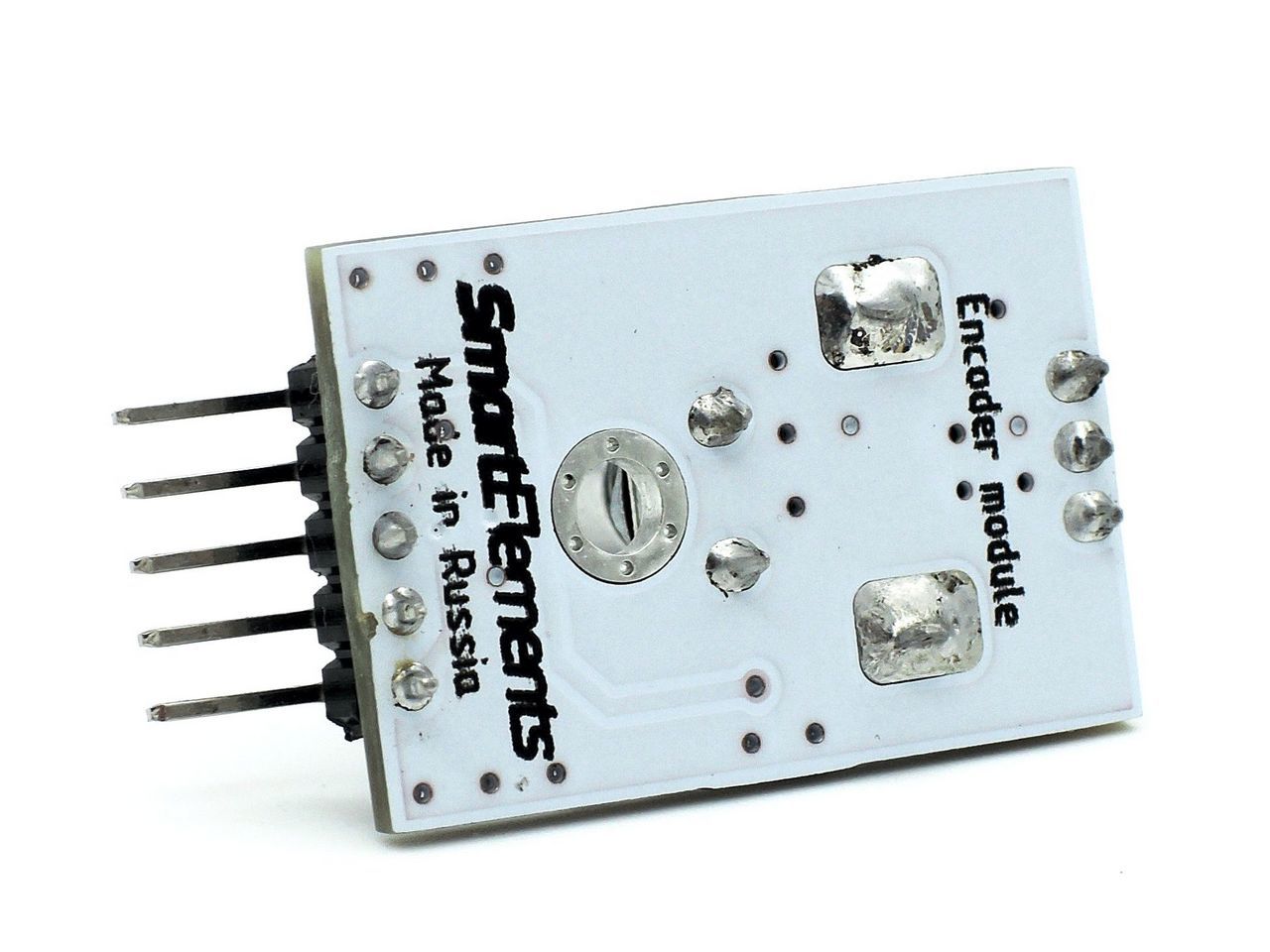

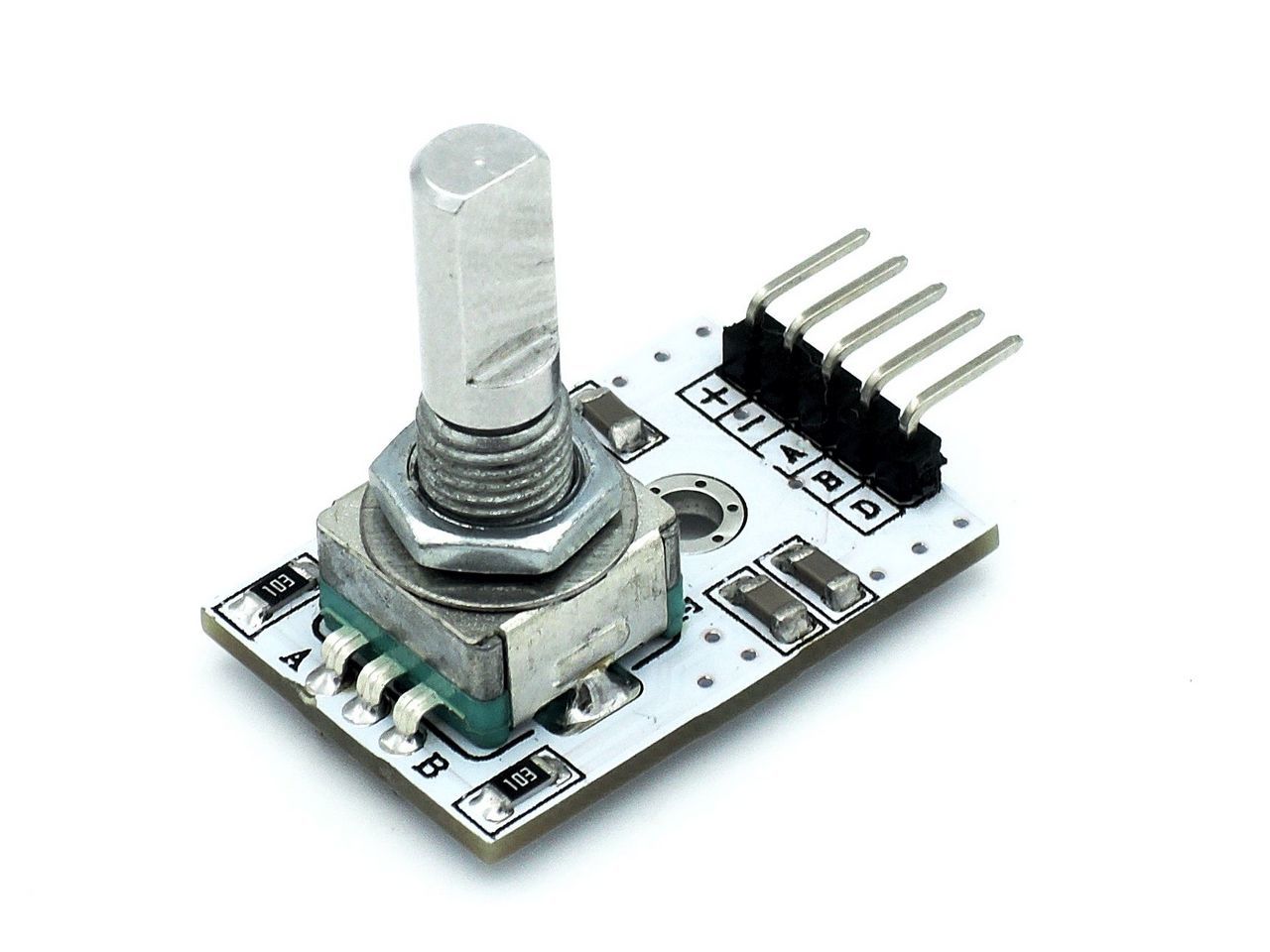

Для удобства монтажа сам энкодер снабжен резьбой. С помощью шайбы и гайки, входящих в комплект, модуль можно надежно закрепить в отверстии.

Технические характеристики

- рабочее напряжение: 3-5 В

- максимальный потребляемый ток: 3 мА

- количество шагов на 1 оборот: 30

- габаритные размеры ДхШхВ: 30х20х38 мм

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

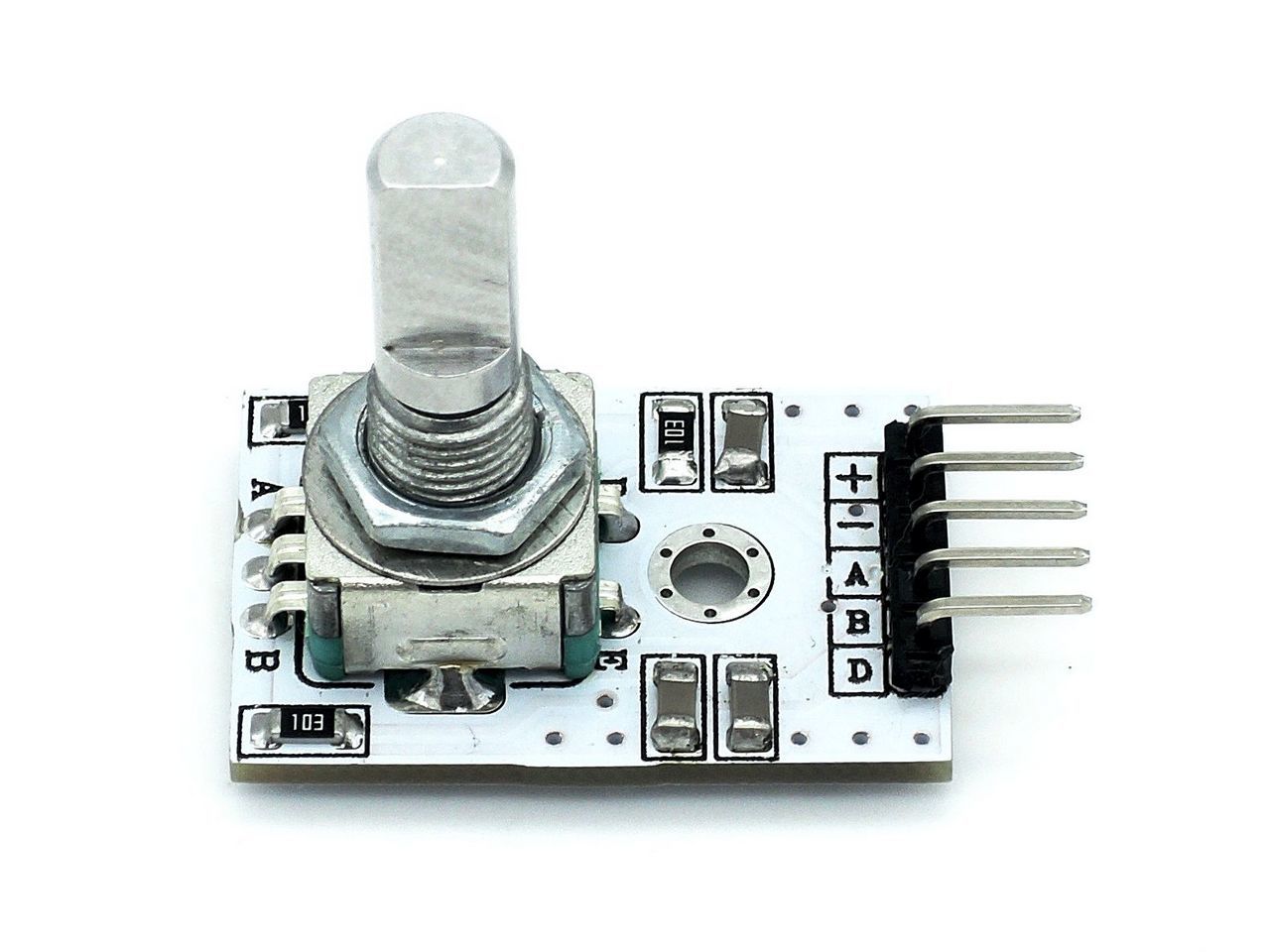

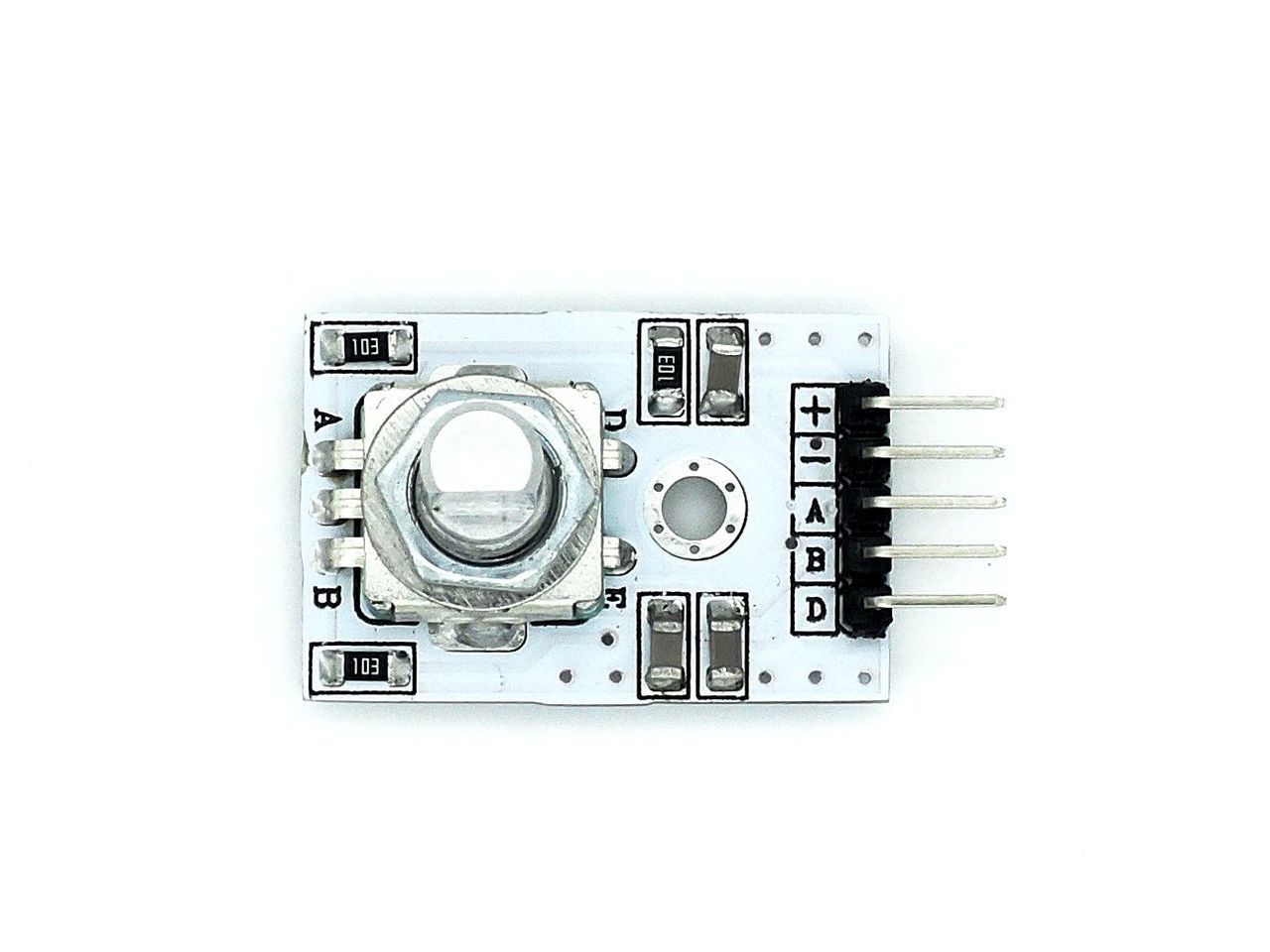

Модуль энкодера подключается к контроллеру с помощью следующих выводов:

A (вывод энкодера) - подключается к цифровому пину контроллера

B (вывод энкодера) - подключается к цифровому пину контроллера

D (вывод кнопки) - подключается к цифровому пину контроллера

+ (питание) - подключается к выводу питания контроллера

- (земля) - подключается к выводу GND контроллера

Комплектация

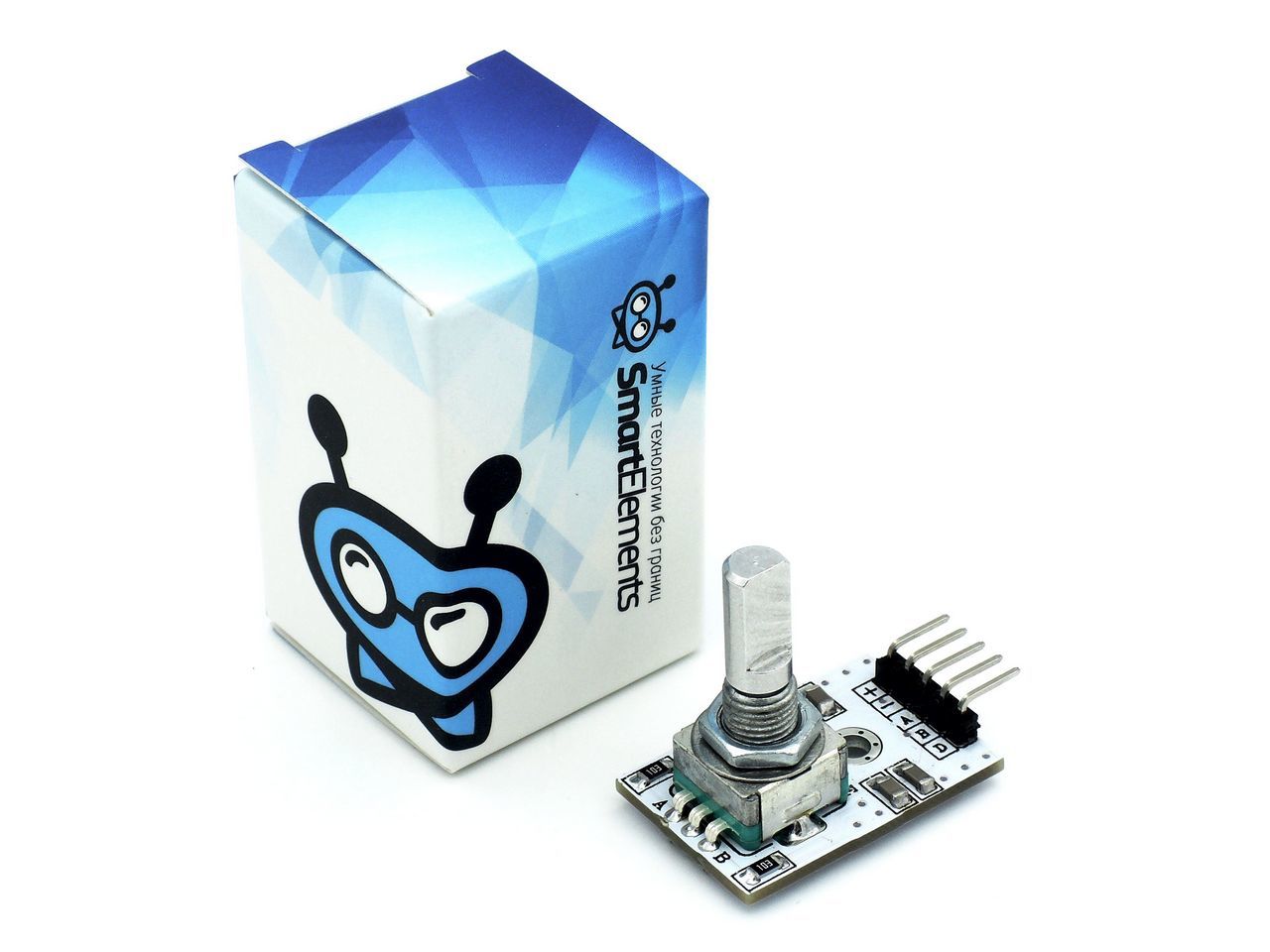

- модуль энкодера х1

- коробка упаковочная х1

Ссылки

"База знаний" - Модуль энкодера
