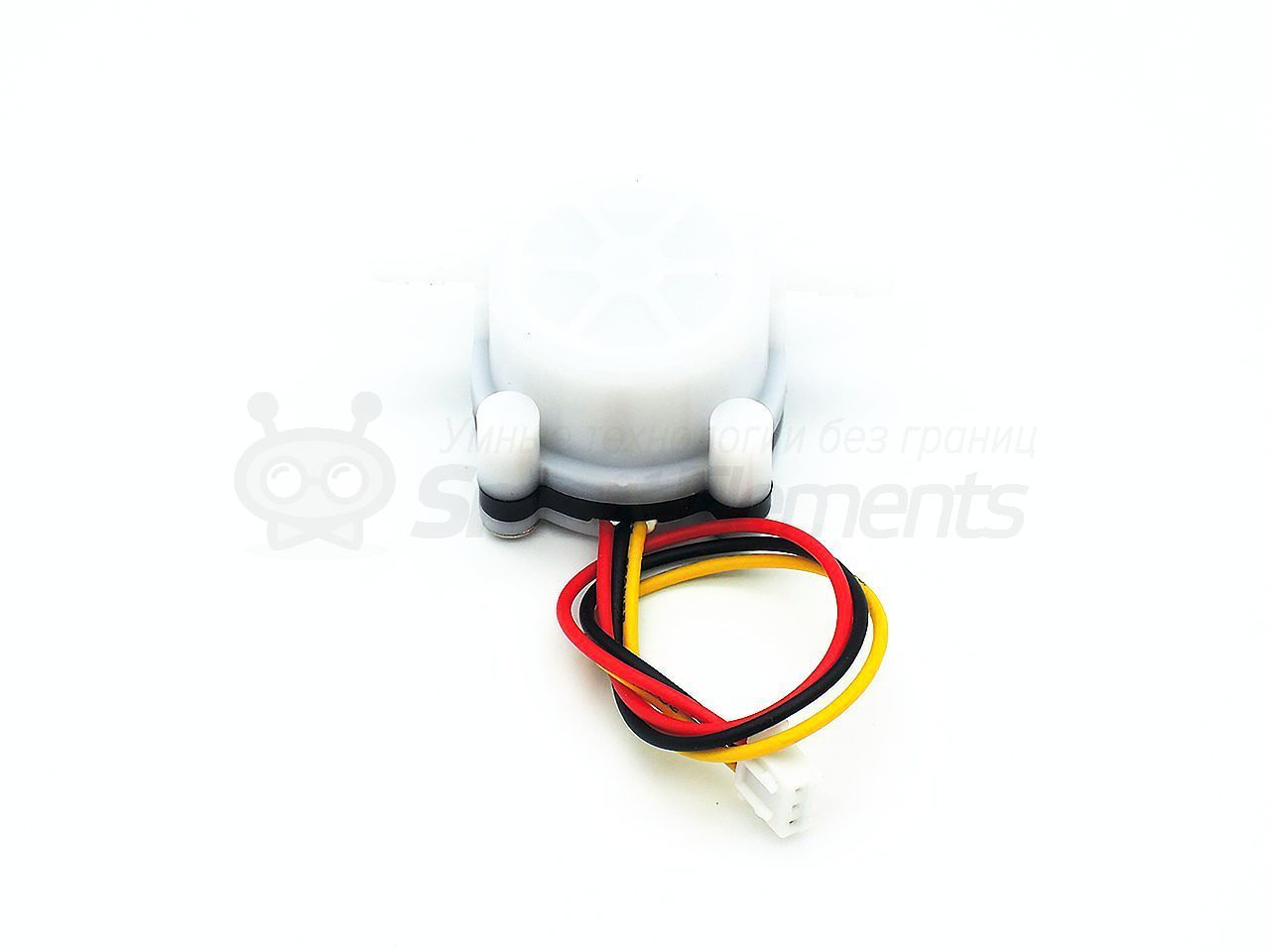

Расходомер YF-S401

Основные сведения

Расходомер предназначен для определения количества и скорости перекачивания жидкости. В основе датчика находятся лопасти, которые вращаются при прохождении жидкости. Вращение лопастей приводит к генерации импульсов, причем количество импульсов тем больше, чем выше скорость движения и объем протекающей жидкости. Зная количество импульсов в единицу времени можно рассчитать объем и скорость протекания жидкости.

С помощью данного модуля вы сможете вести точный подсчет и дозирование жидкости в ваших проектах.

Для подсоединения модуля используйте шланг 6х8 мм.

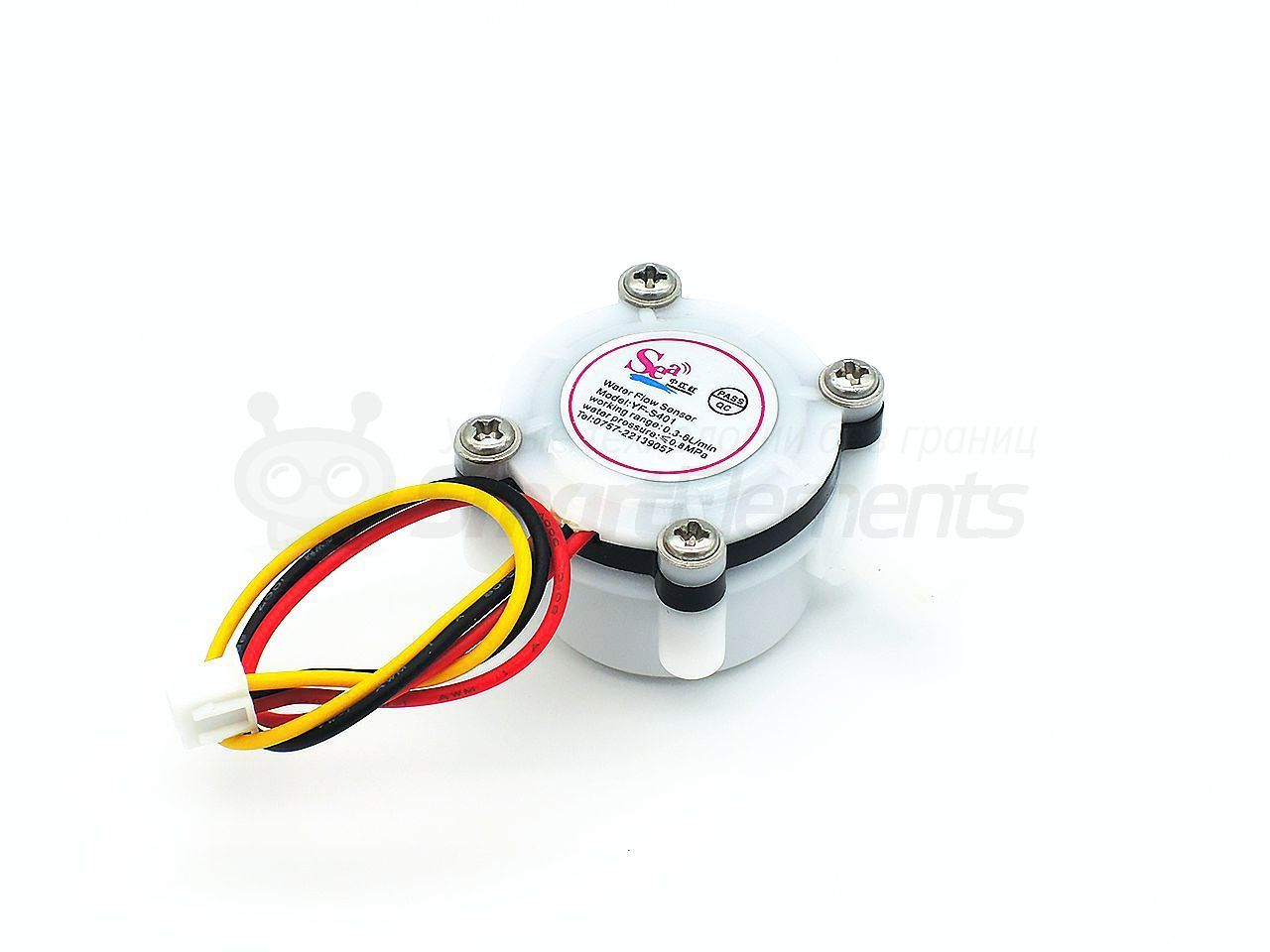

Обратите внимание! Направление движения потока жидкости обозначено на корпусе модуля стрелкой, не перепутайте его. Модуль не предназначен для перекачки агрессивных жидкостей.

Технические характеристики

- рабочее напряжение: 5-18 В

- максимальный потребляемый ток: 15 мА (при 5 В)

- измеряемый диапазон: 0,3-6 л/мин

- точность измерений: ±3%

- рабочее давление: 0,8 МПа

- максимальная температура жидкости: 120 °С

- диаметр входного патрубка (наружный): 7 мм

- диаметр входного патрубка (внутренний): 4 мм

- диаметр выходного патрубка (наружный): 7 мм

- диаметр выходного патрубка (внутренний): 4 мм

- габаритные размеры ДхШхВ: 58х35х27 мм

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

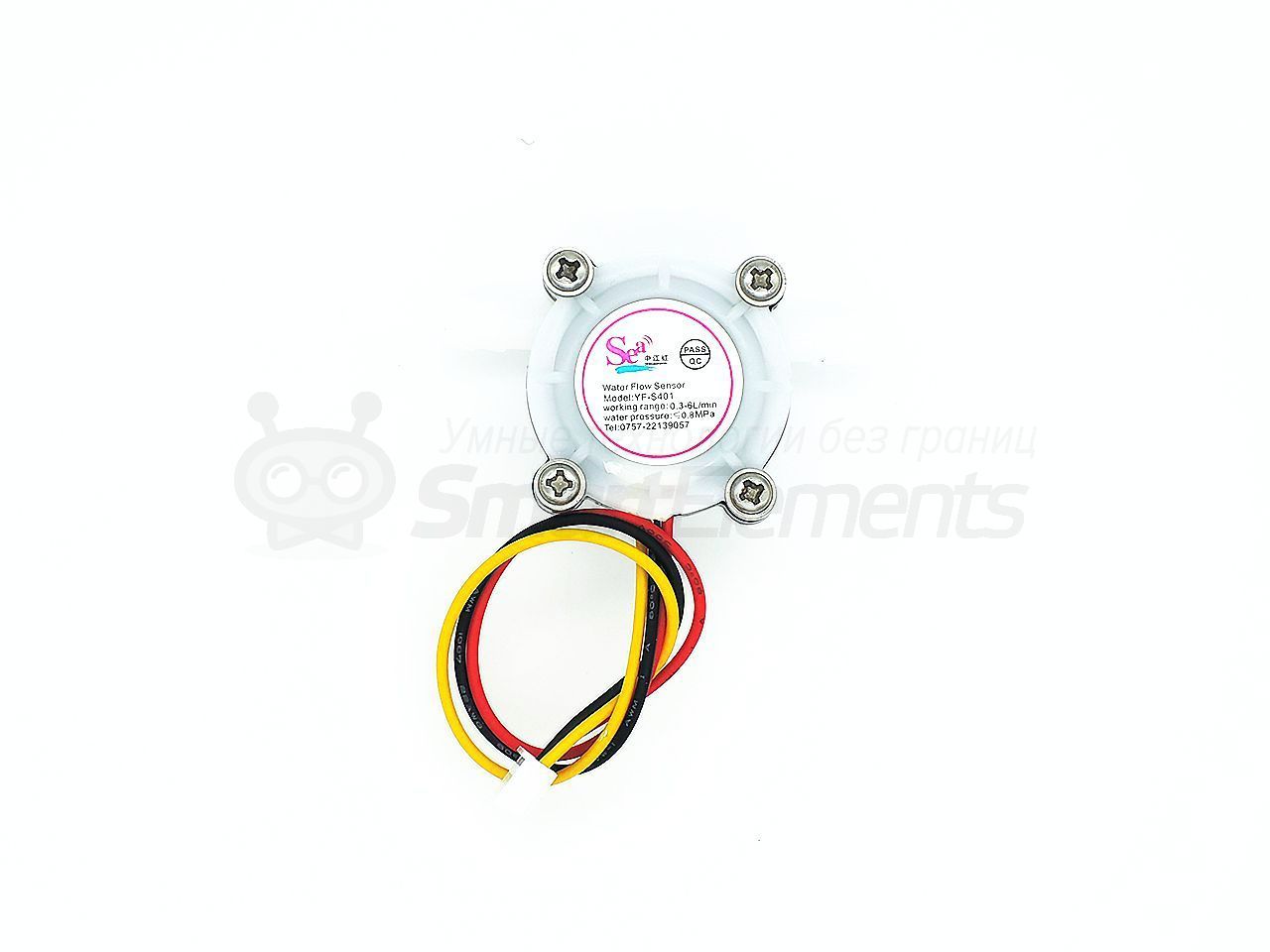

Модуль подключается с помощью стандартных трех проводов:

Красный (питание) - соединяется с выводом 5V контроллера

Черный (земля) - соединяется с выводом GND контроллера

Желтый (сигнал) - соединяется с цифровым выводом контроллера

Комплектация

- расходомер х1

- пакет упаковочный х1

Ссылки

"База знаний" - Расходомер YF-S401
