Светодиодная шкала красная

В наличии более 50 шт

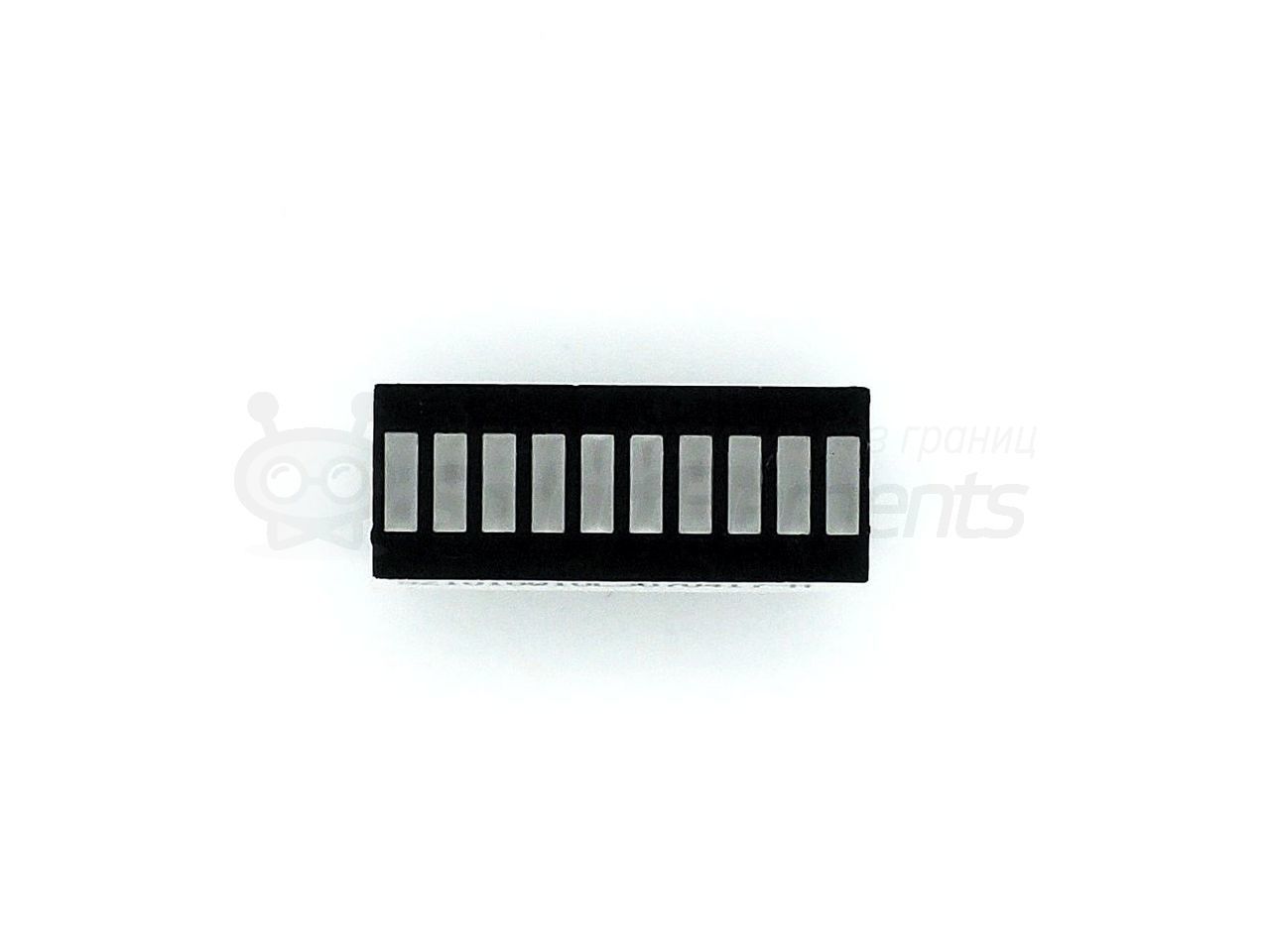

Светодиодная сборка из 10 светодиодов красного цвета

Основные сведения



Светодиодна шкала - сборка из 10 светодиодов (сегментов) красного цвета в одном корпусе. Светодиодная шкала может быть полезна, когда необхоимо отобразить постепенное изменение выходного сигнала, например уровень громкости, уровень заряда батареи или расстояние, полученное с ультразвуккового дальномера.



Светодиодная шкала удобно размещается на макетной плате.



Если вам нужна светодиодная шкала красного цвета - рассмотрите этот вариант.



Технические харктеристики



- рабочее напряжение 1,8-2,4 В

- максимальный потребляемый ток: 30 мА

- цвет сегментов: красный

- шаг выводов: 2,54 мм

- габаритные размеры ДхШхВ: 25,5х10х2,9 мм



Страна производства: КНР

Гарантия: 12 месяцев



Подключение

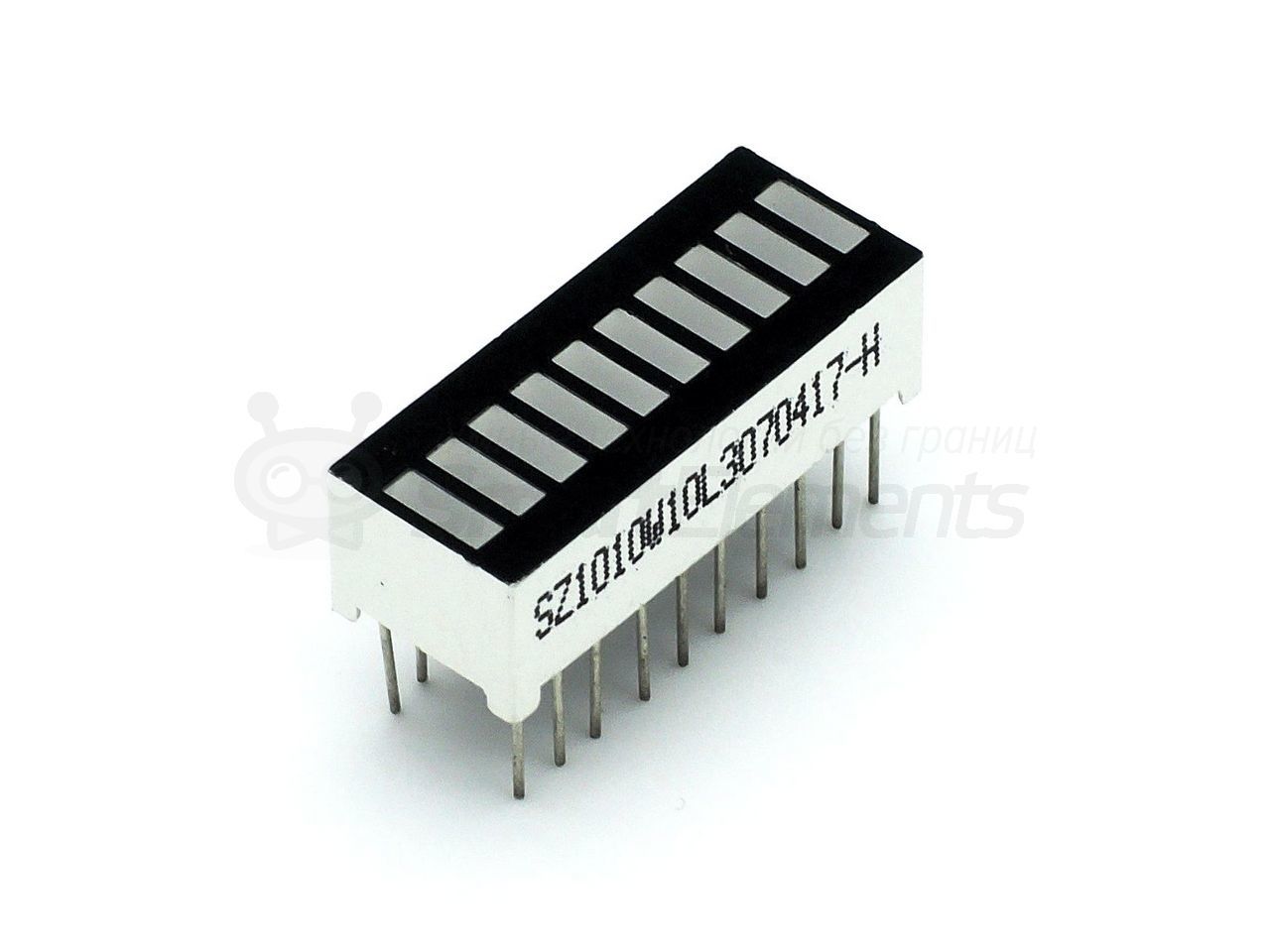

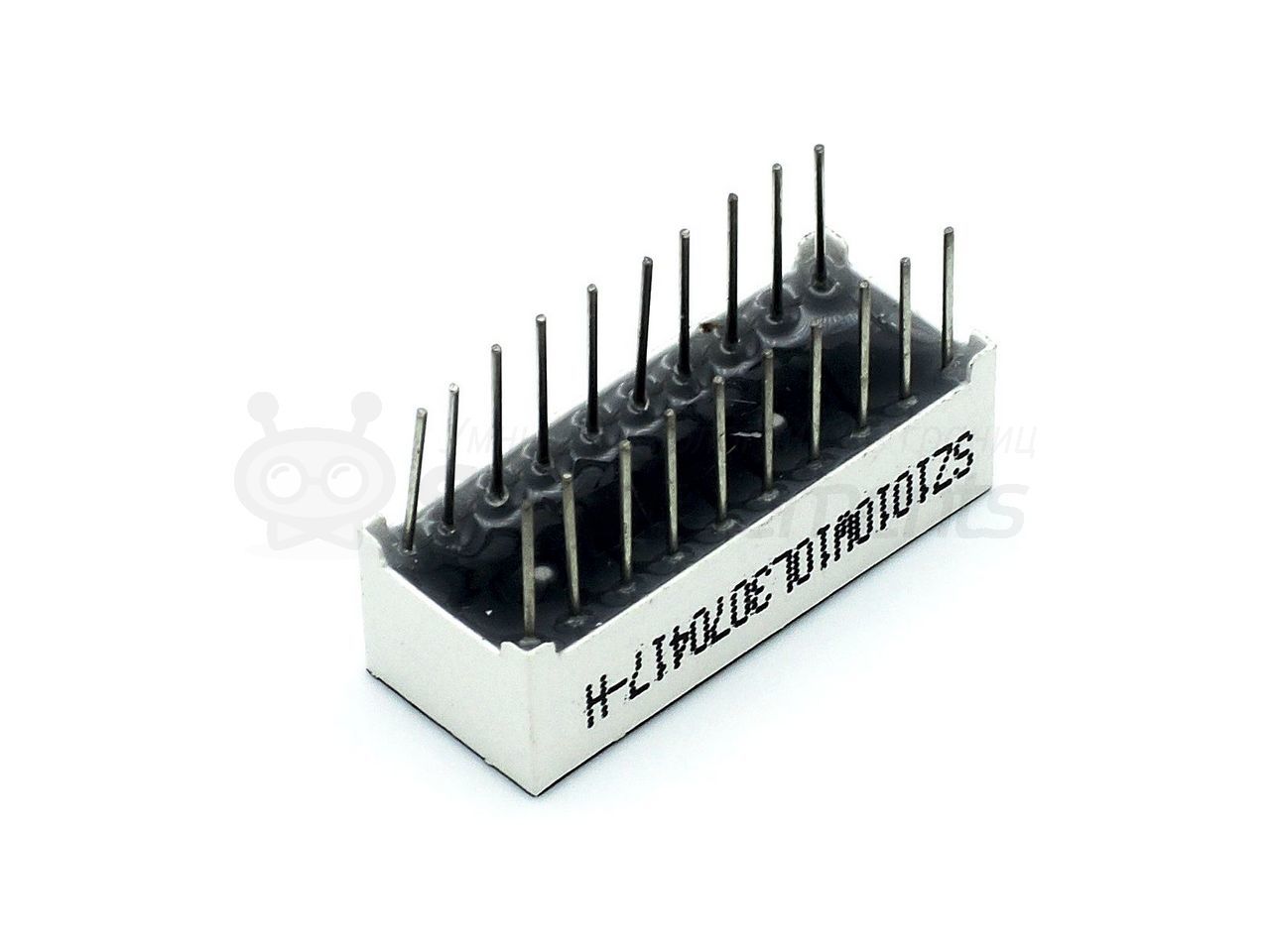

Светодиодная шкала имеет 10 анодов и 10 катодов, по одной паре анод-катод для каждого сегмента. Аноды находятся на стороне, где нанесено обозначение модели светодиодной шкалы, катоды - на противоположно стороне.



Не забудьте, что светодиодную шкалу нельзя подключать к контроллеру напрямую, для подключения необходимо включать в цепь каждого сегмента резистор, номиналом 220-350 Ом.
