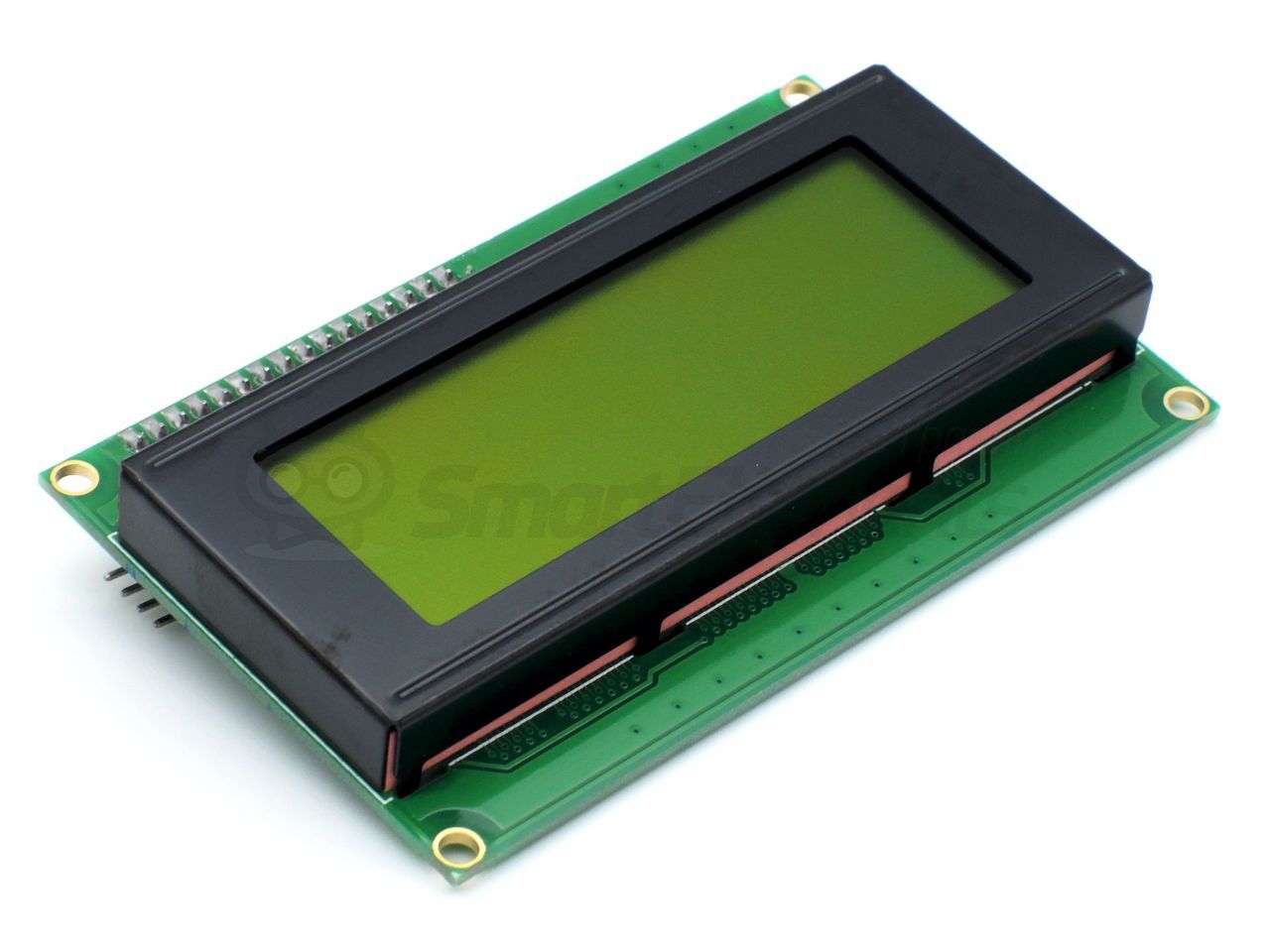

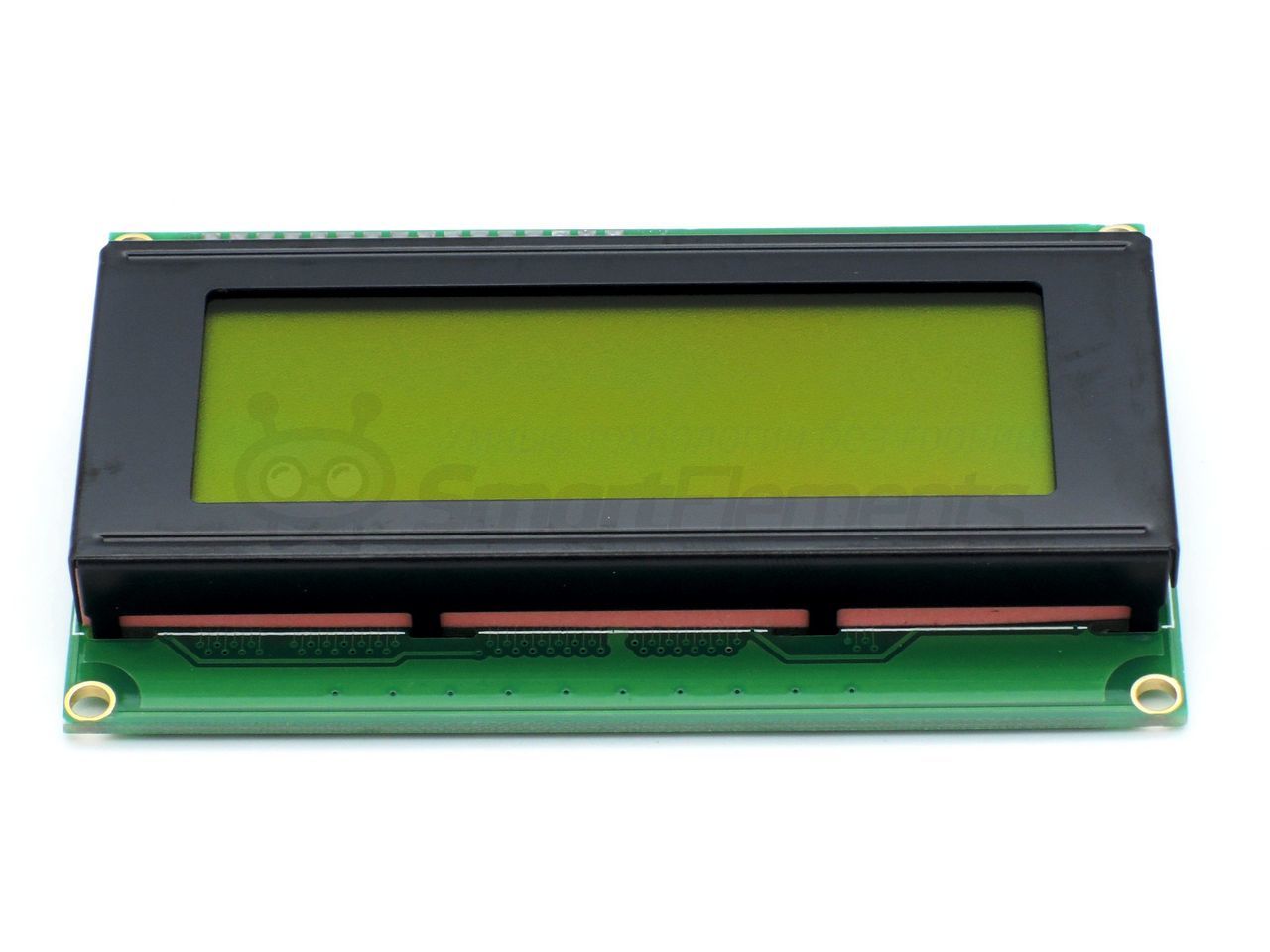

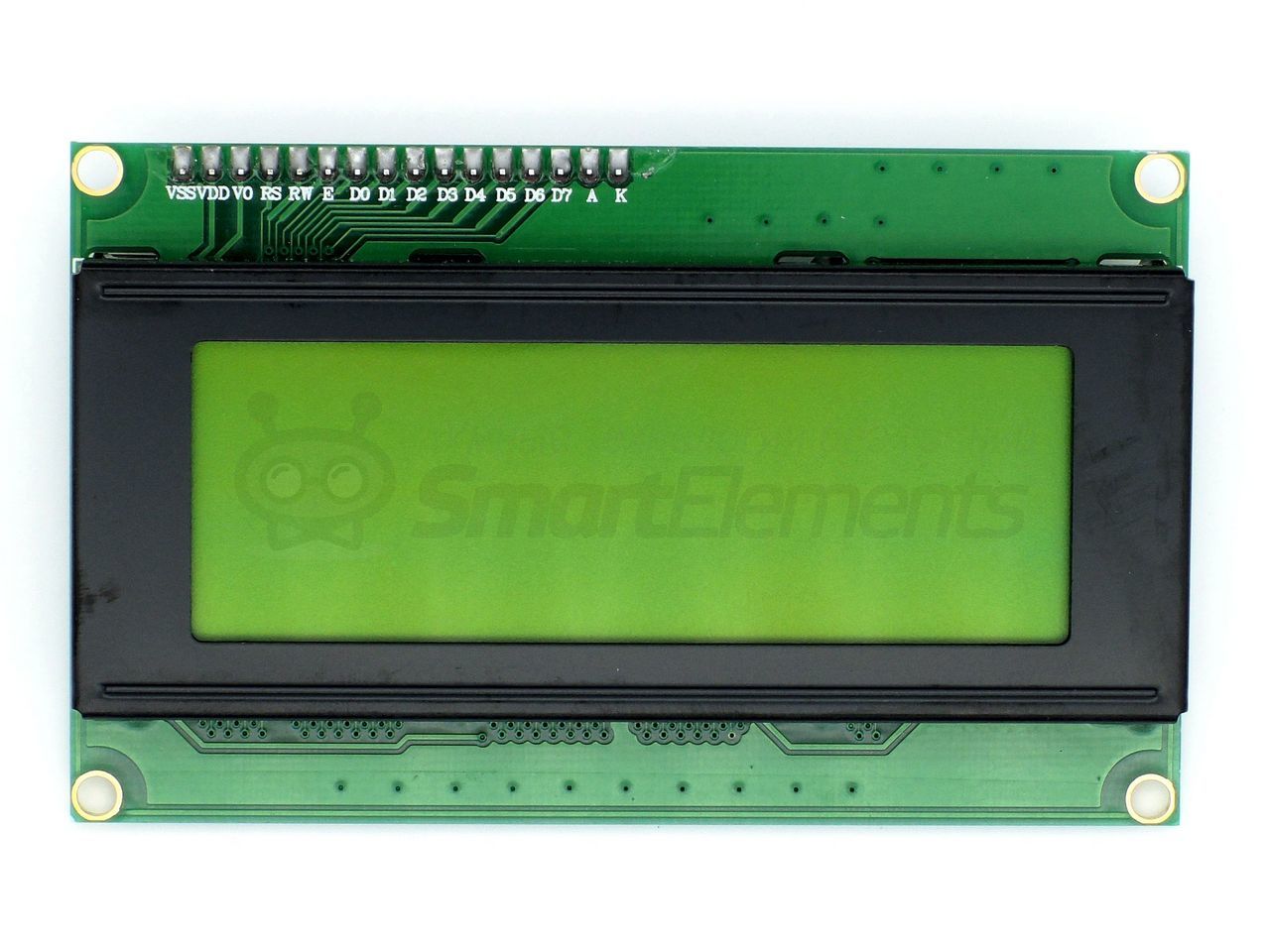

Дисплей LCD2004, 4-строчный, желтый, с I2C модулем

В наличии 8 шт

Текстовый экран 2004 с желтой подсветкой и встроенным модулем передачи данных по протоколу I2C


Выбрать

    Основные сведения



    LCD2004 - жидкокристаллический символьный LCD дисплей. Предназначен для вывода текстовой информации. Дисплей позволяет одновременно отображать до 80 символов (4 строки по 20 символов). Экран снабжен подсветкой ЖЕЛТОГО цвета, яркостью которой можно управлять. Цвет символов - черный. По умолчанию дисплей поддерживает латиницу.



    Диcплей выполнен на базе контроллера HD44780. Контроллер имеет собственное ПЗУ, в котором хранятся стандартный набор символов. Набор символов можно расширить, добавив новые, в том числе буквы русского алфавита.

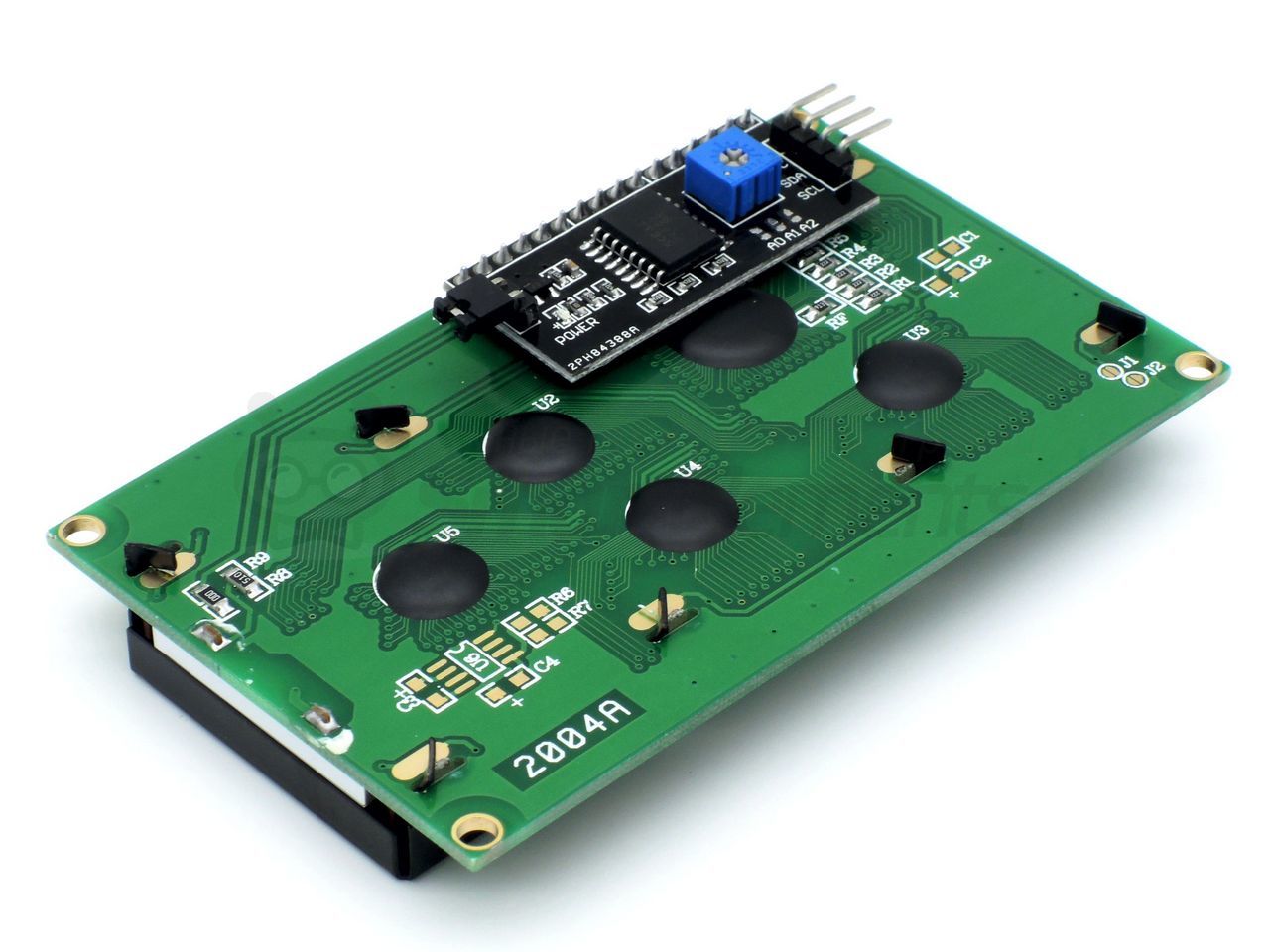

    Дисплей имеет встроенный I2C модуль, благодаря которому дисплеем можно управлять с помощью всего двух пинов контроллера.



    Доступен аналогичный вариант дисплея с синей подсветкой и белым цветом символов.



    Технические характеристики



    - рабочее напряжение: 5 В

    - максимальный потребляемый ток: 180 мА

    - цвет подсветки: желтый

    - цвет символов: черный

    - контроллер: HD44780

    - количество строк: 4

    - количество символов в строке: 20

    - габаритные размеры ДхШхВ: 98х55х28 мм



    Страна производства: КНР

    Гарантия: 12 месяцев



    Подключение



    Дисплей подключается к контроллеру по I2C интерфейсу.



    Для подключения дисплея к контроллеру используйте провода "папа-мама". Также для подключения удобно использовать Sensor Shield.


    Дисплей подключается к контроллеру с помощью следующих выводов:

    SDA подключается к пину А4 контроллера

    SCL подключается к пину А5 контроллера

    VCC подключается к пину 5V (питание)

    GND подключается к пину GND (земля)



    Перемычка на конвертере предназначена для подключения подсветки дисплея. При установленной перемычке подсветка будет работать.



    Комплектация



    - дисплей с I2C модулем х1

    - пакет упаковочный х1



    Ссылки



    "База знаний" - определение адреса I2C устройства
