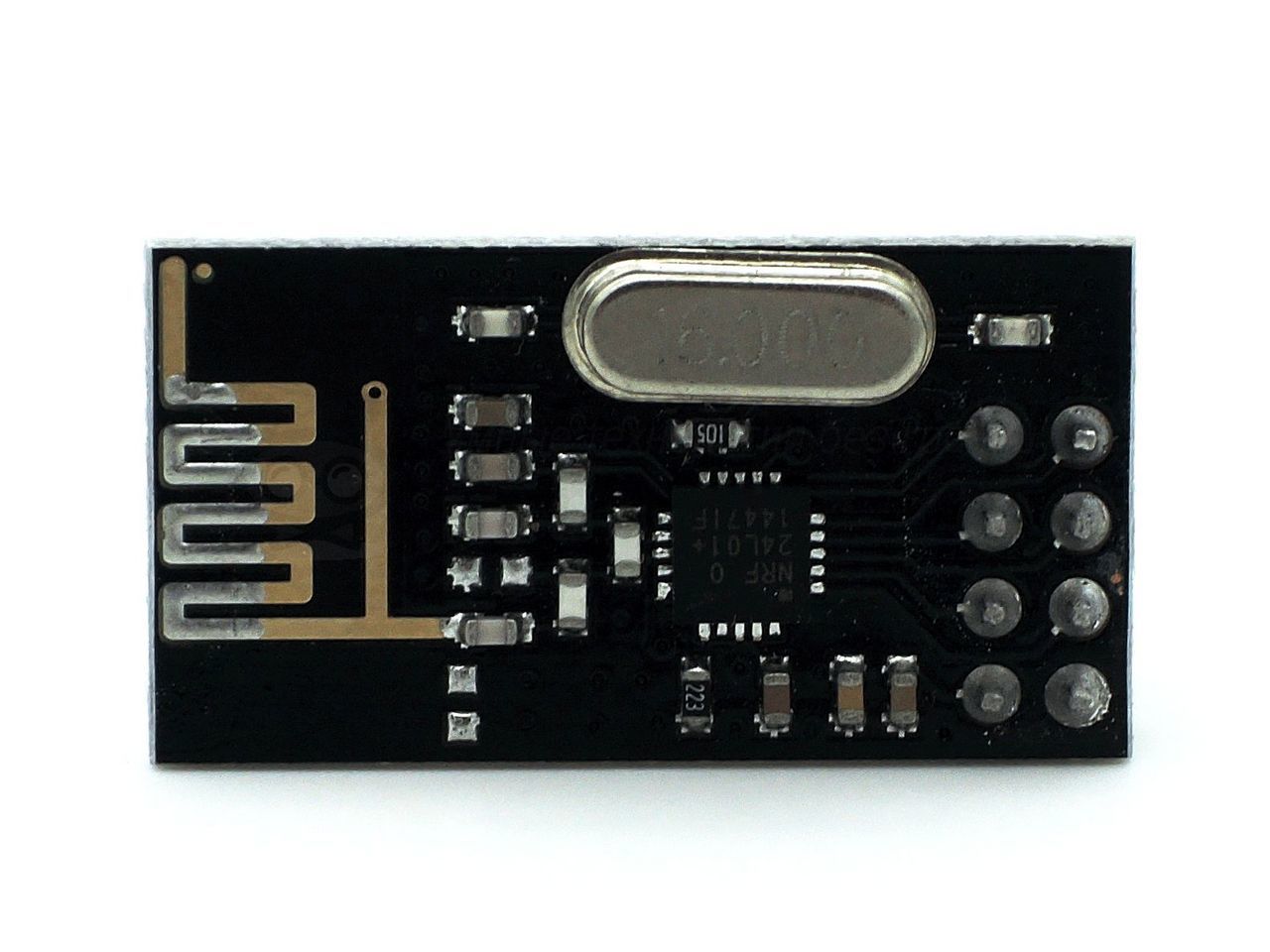

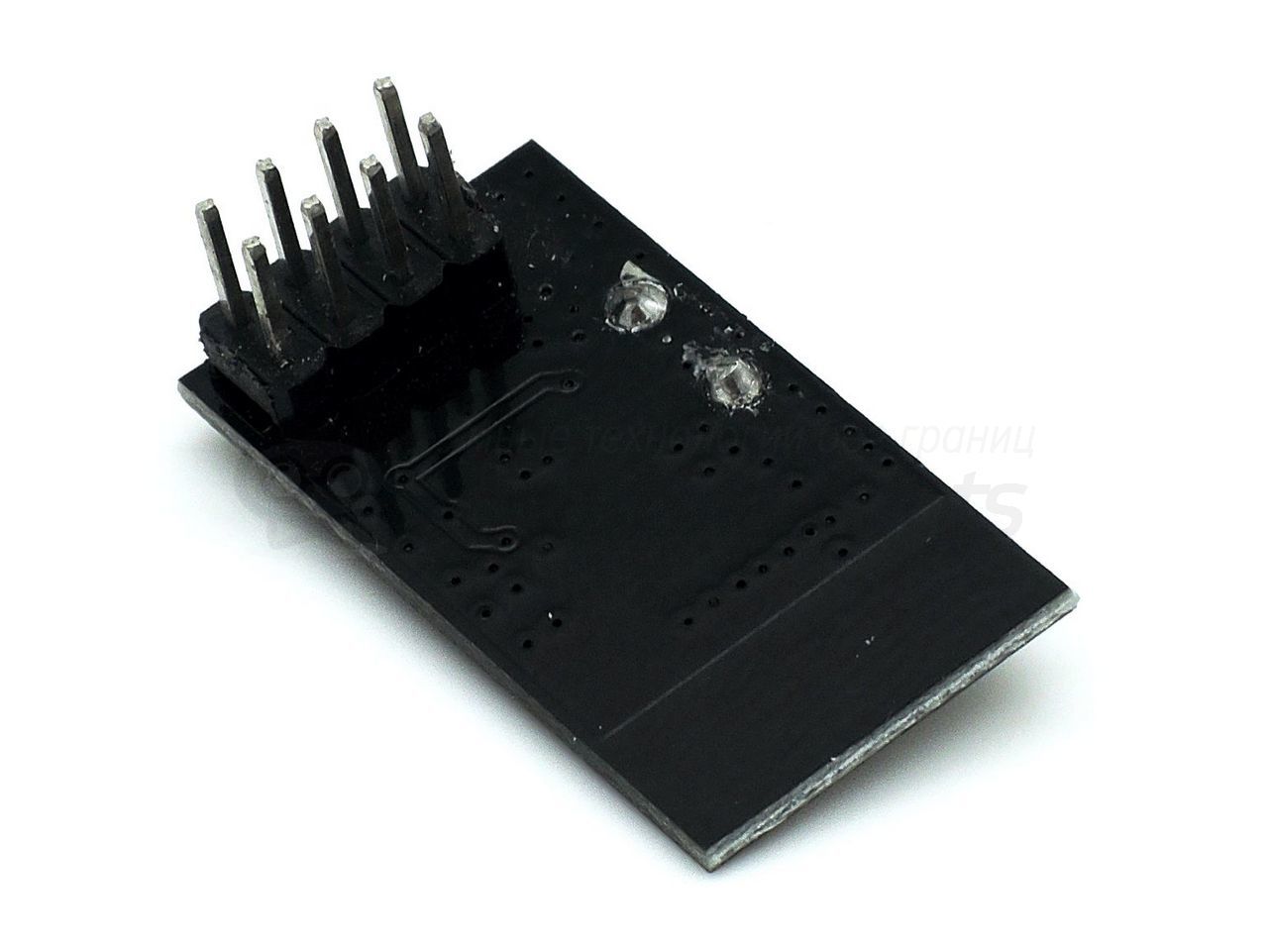

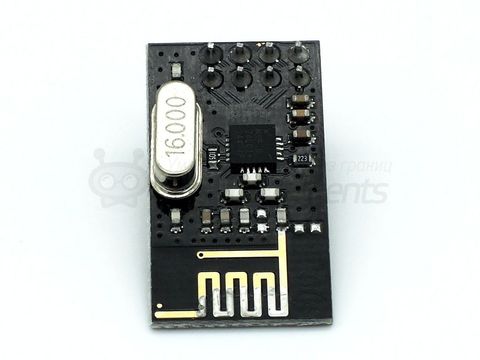

Беспроводной приемопередатчик NRF24L01+ 2,4GHz

Основные сведения

Радиопередатчик с двухсторонней связью, на основе микросхемы NRF24L01+. Работет по радиоканалу, на разрешённом ISM диапазоне радиочастот. Высокая скорость передачи информации позволяет передавать не только текстовую информацию, но и картинки и звук. Модуль поддерживает работу со следующими скоростями: 250 Кбит/с, 1 Мбит/сек, 2 Мбит/с. Может работать на 126 независимых каналах, что позволит нескольким устройствам общаться между собой не мешая друг другу.

Технические характеристики

- напряжение питания: 3,3 В

- скорость передачи данных: 250-2500 Кбит/с

- количество независимых каналов: 126

- дальность связи в прямой видимости: 100 м

- габаритные размеры ДхШхВ: 29х16х14 мм

Страна производства: КНР

Гарантия: 1 год

Подключение

Приемопередатчик использует следующие выводы для подключения:

GND – земля;

VCC – питание;

CE - включение радиотракта микросхемы высоким уровнем;

SCN - Chip Select Not, активный низкий уровень. Если установлен низкий уровень, то модуль отвечает на SPI команды;

SCK - такт шины SPI;

MOSI - передача данных от микроконтроллера к устройству;

MISO - передача данных от устройства в микроконтроллер;

IRQ - выход сигнала для запроса прерывания при отправке и получении пакета.

Для управления приемопередатчиком используются цифровые пины контроллера.

Для устойчивой работы модуля требуется установка конденсатора между МСС и GND емкостью 1 мкФ.

Обратите внимание! Рабочее напряжение модуля 3,3 В. Подача на него 5 В приводит к выходу приемопередатчика из строя.

Комплектация

- беспроводной приемопередатчик х1

- паекет упаковочный х1
