Модуль питания макетной платы

Основные сведения

Вы когда-нибудь сталкивались с проблемой питания прототипа устройства двумя различными напряжениями? Если да, то этот модуль поможет решить данную задачу. Используя всего один источник питания, вы сможете получить два контура питания на 3,3 и 5 Вольт.

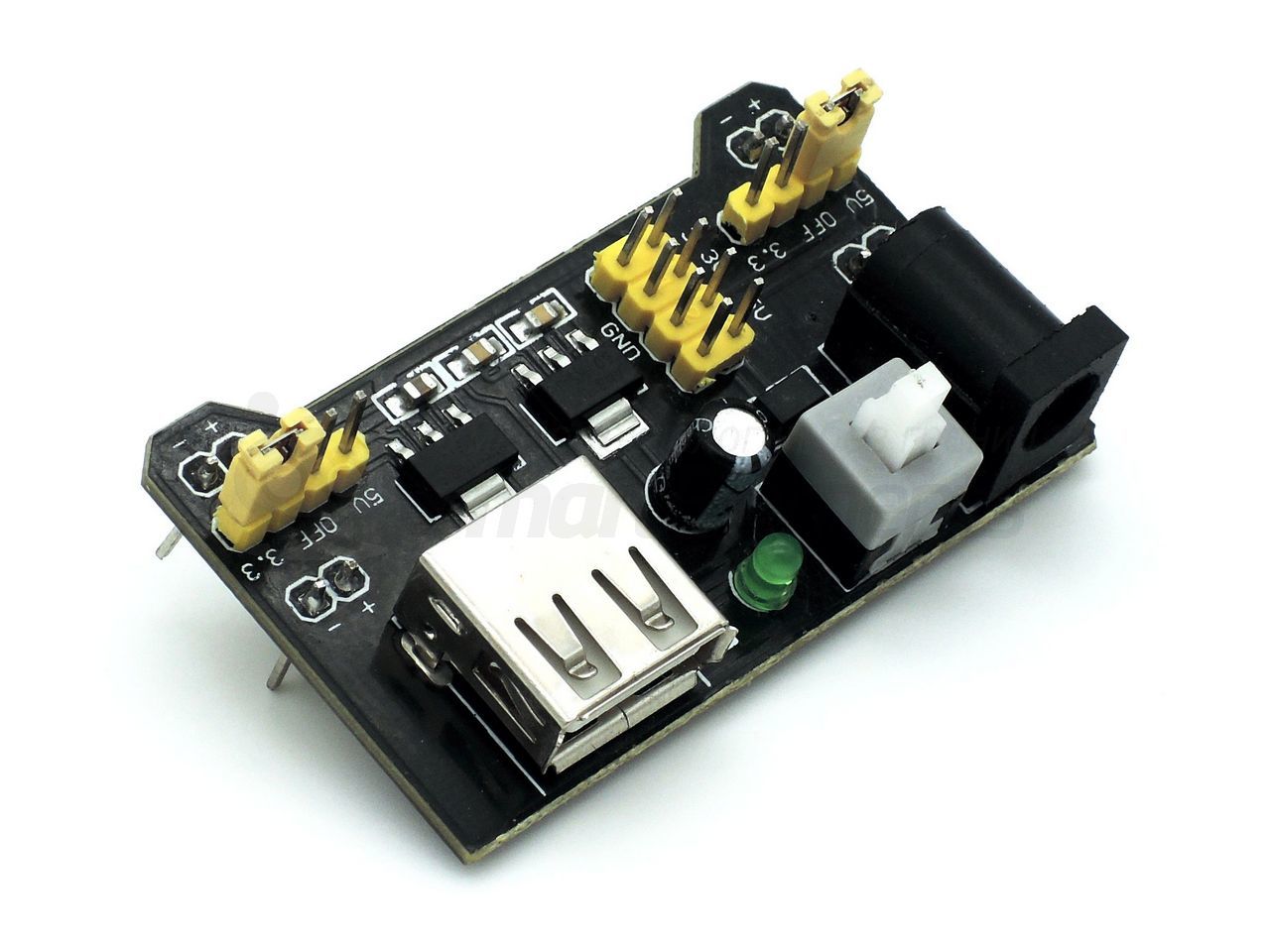

Плата содержит два встроенных регулятора напряжения на 3,3 и 5 В, с помощью которых происходит понижение входного напряжения питания модуля 7-12 В до родных для контроллеров и периферии 3,3 и 5 В.

Модуль позволяет получить различные напряжения на каждом из его выводов. Переключение осуществляется перемычкой. Подключение микроконтроллерной платы осуществляется через разъем USB.

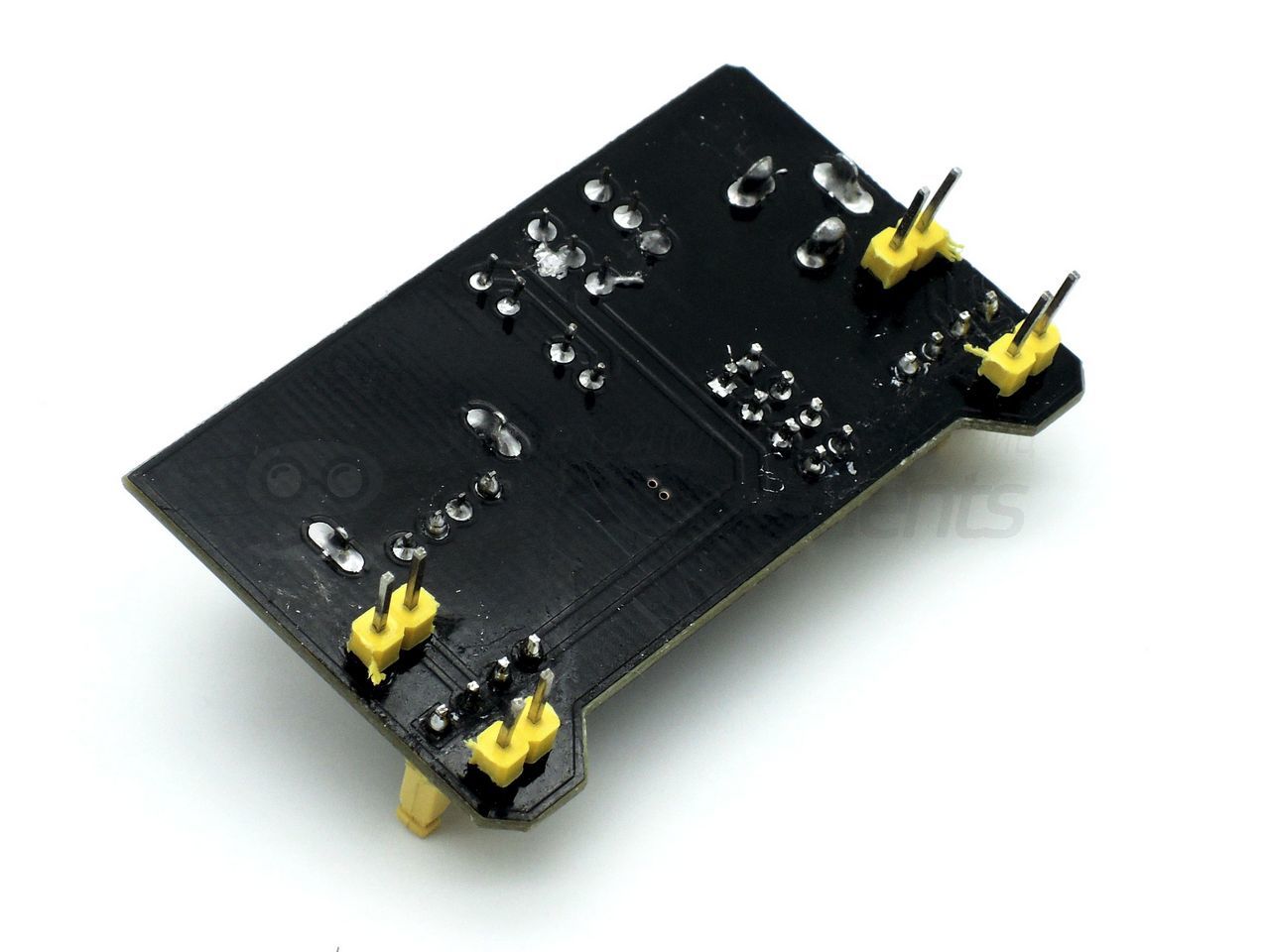

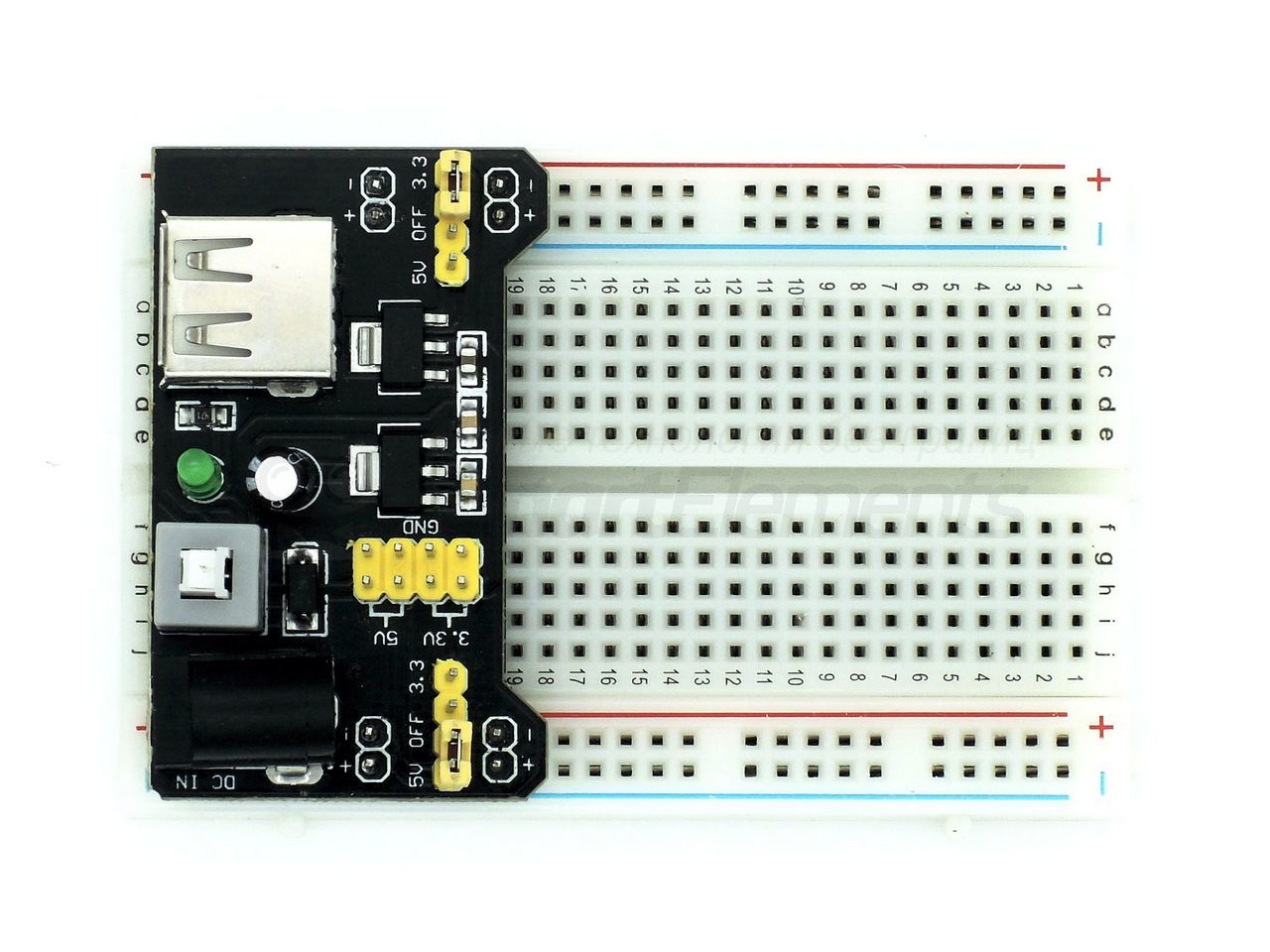

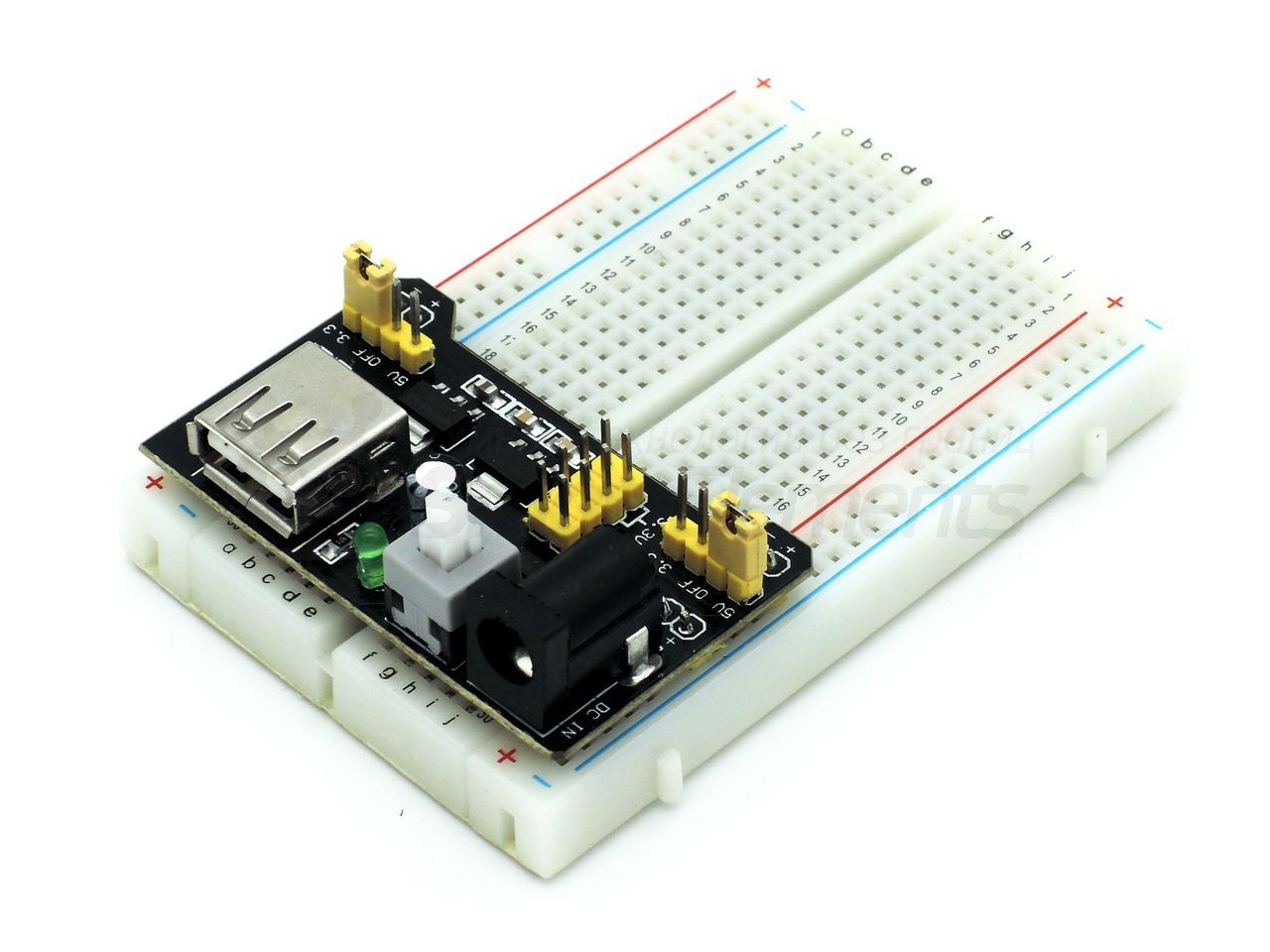

Модуль используется совместно с макетными платами на 400 и 830 точек. Макетная плата в комплект не входит.

Технические характеристики

- напряжение питания (постоянный ток): 7-12 В

- количество независмых выводов: 2

- максимальный выходной ток (на весь модуль): 700 мА

- выходное напряжение: 0 В; 3,3 В; 5 В

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Для работы с модулем используйте блок питания 7-12 В на 1000 мА с разъемом 5,5/2,1. Также для питания можно использовать батарейку типа "Крона" с отсеком или разъемом со штекером 5,5/2,1.

Для питания контроллера подключите его к USB разъему.

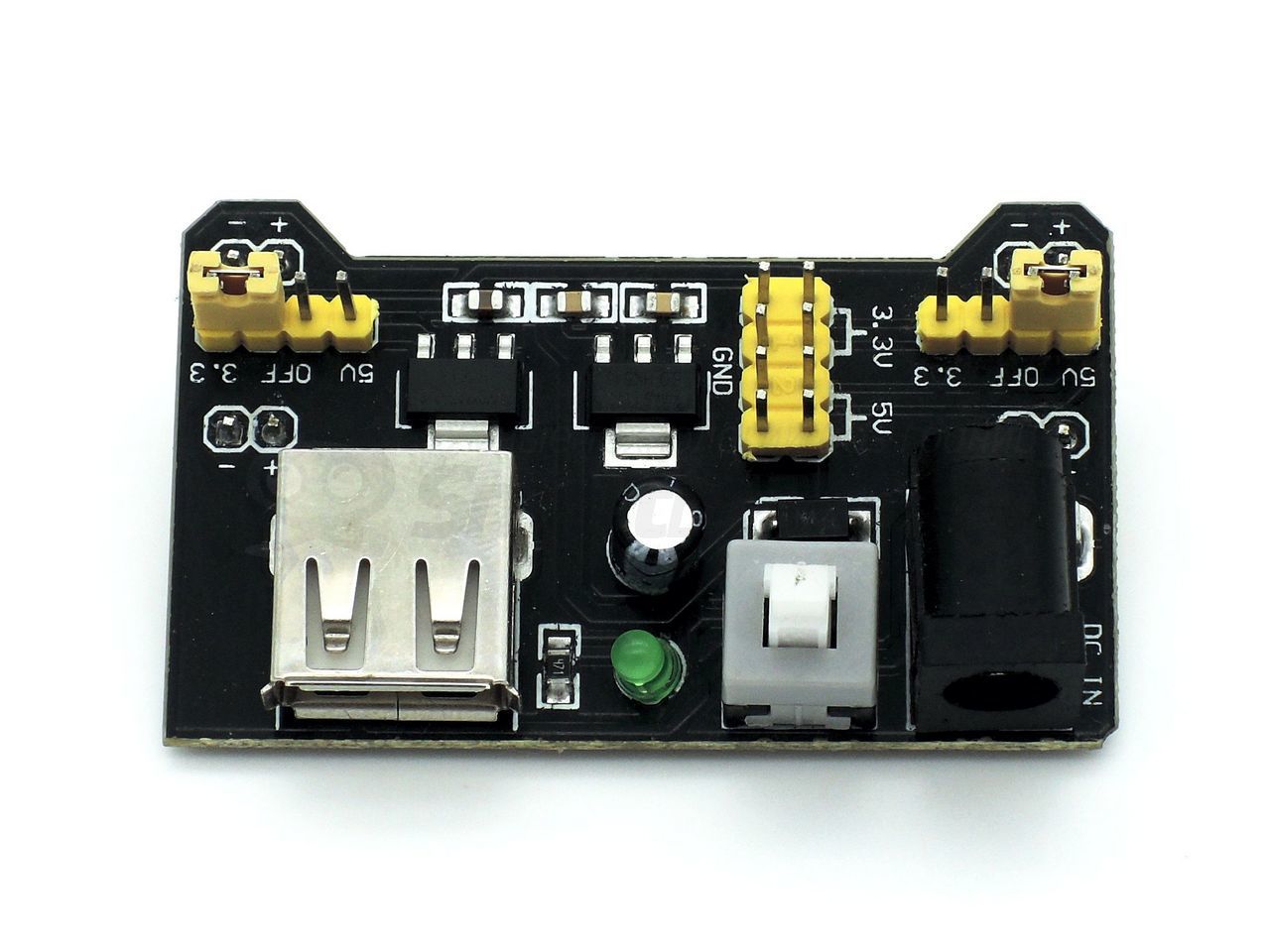

Переключение выходного напряжения для макетной платы для каждого из контуров осуществляется с помощью перемычек. При этом можно установить одно из трех значений: 3,3 В, 5 В, или 0 В (положение OFF).

Для непосредственно питания исполнительных устройств без использования макетной платы на модуле предусмотрены по 2 пары выводов на 3,3 и 5 В.

Комплектация

- модуль питания х1

- пакет упаковочный х1
