Модуль джойстика

В наличии более 10 шт

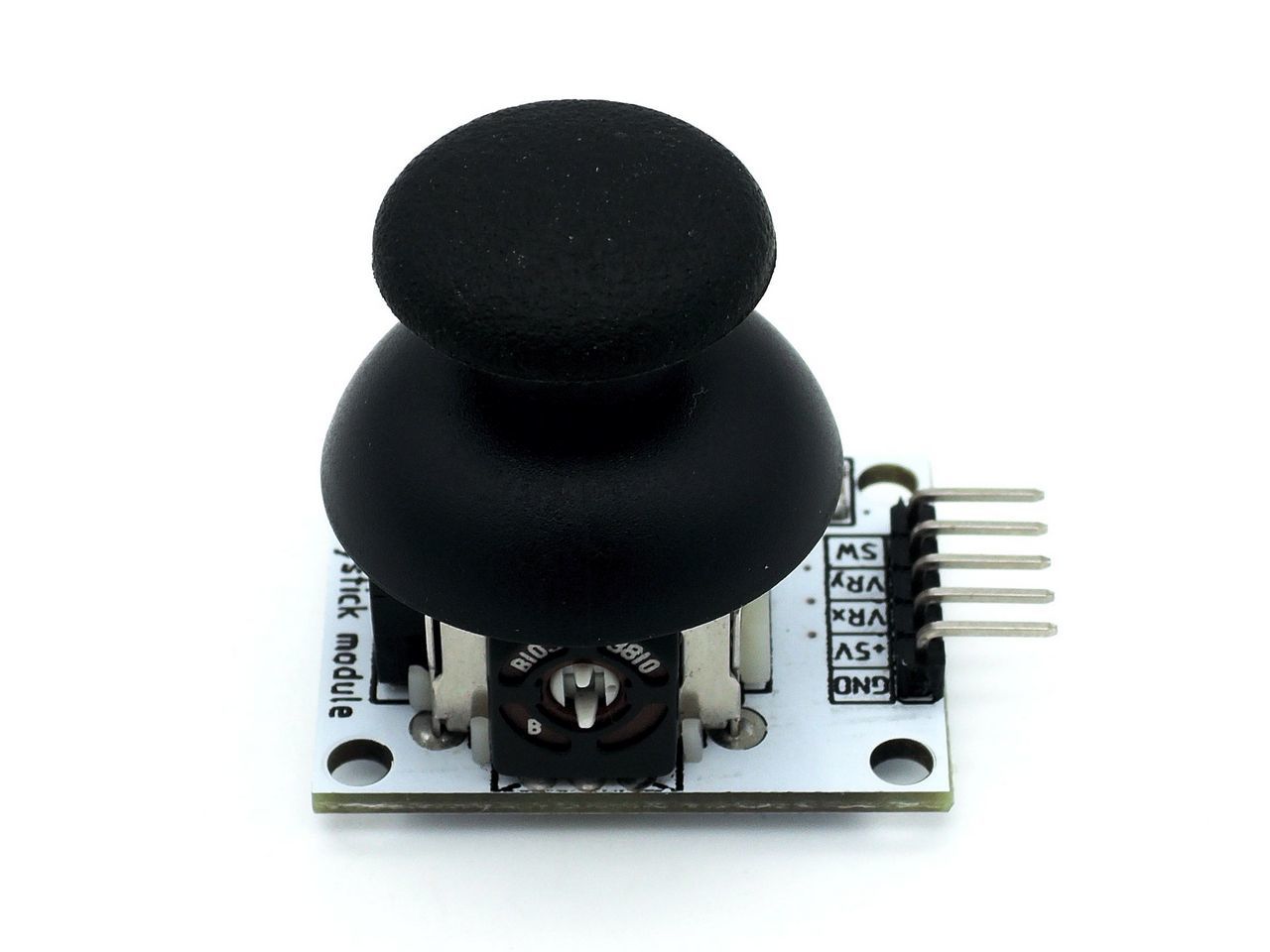

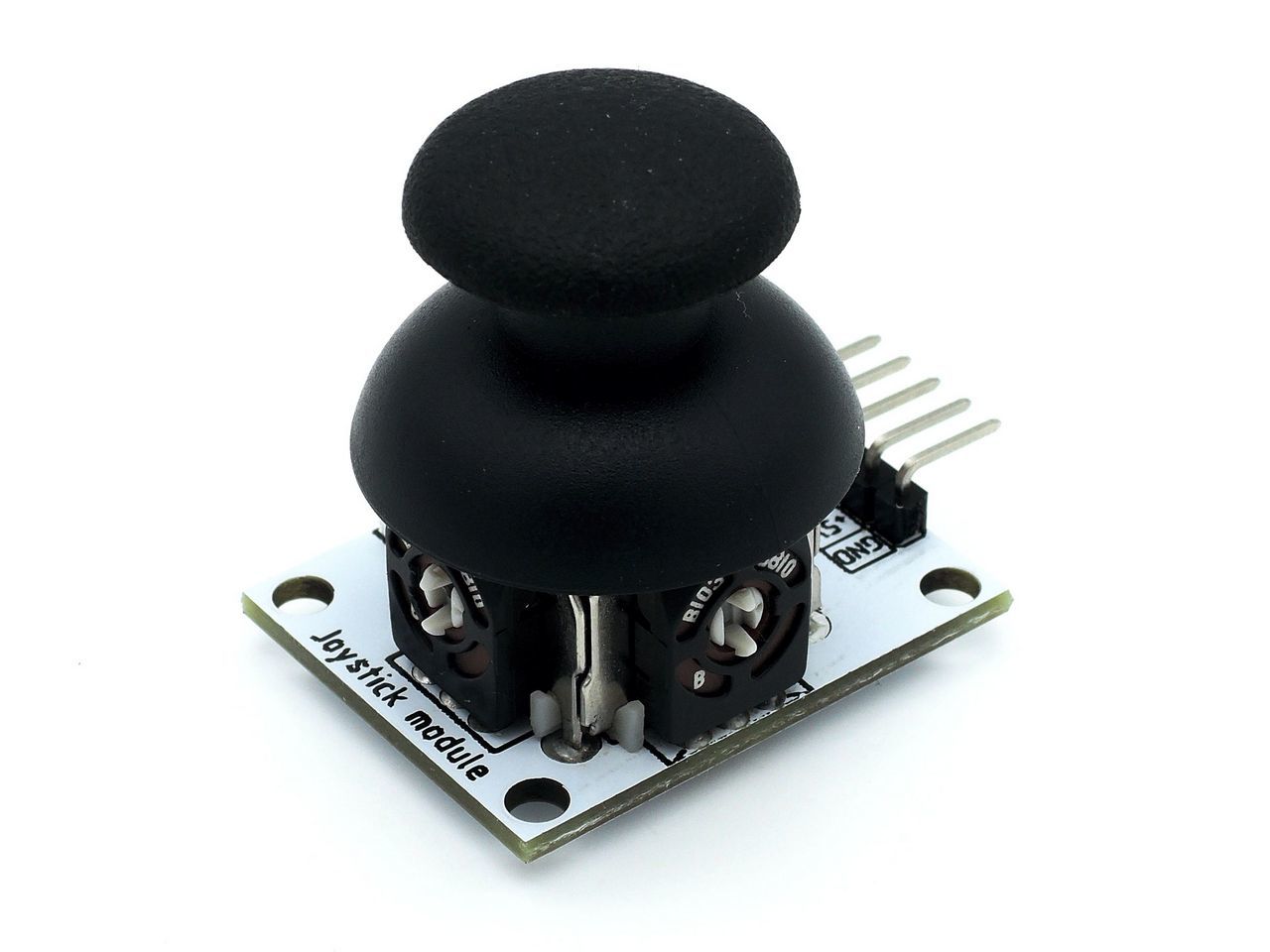

Модуль двухосевого джойстика со встроенной кнопкой


Доставка
Санкт-Петербург: самовывоз из офиса (в день заказа); курьером (1 день); ПВЗ Boxberry (2-3 дня)
Москва: курьером (2 дня); ПВЗ Boxberry (3-5 дней)
Регионы: ПВЗ Boxberry (от 2 дней); курьером (от 4 дней); Почтой России; EMS; транспортной компанией


Оплата
наличными; картой; электронными деньгами; квитанция на оплату в банке; безналичный расчет для юр. лиц

Основные сведения



Модуль джойстика позволит просто и удобно управлять вашим устройством, будь то робот или пульт управления домашней автоматизацией.



В основе модуля находится двухосевой джойстик, способный отклоняться во все стороны. Отклонение джойстика в ту или иную сторону сопровождается изменением аналогового сигнала. В нейтральном положении рукоятки джойстика напряжение на выводах по осям X и Y равно половине напряжения питания модуля. При отклонении джойстика в одну сторону напряжение будет нарастать до напряжения питания (например до 5 В), в противоположную - падать до 0 В. Таким образом можно отслеживать не только сам факт отклонения джойстика, но и реагировать на определенный угол его отклонения.



В качестве дополнительного функционала джойстик снабжен встроенной кнопкой. Сигнал с кнопки -  цифровой. Для корректной работы кнопки на плате предусмотрен подтягивающий резистор



Для крепления модуля джойстика на плате предусмотрены 4 отверстия под винт М3.



Технические характеристики



- напряжение питания: 3,3-5 В

- потребляемый ток: 0,25 мА

- тип интерфейса по осям X и Y: аналоговый линейный

- тип интерфейса встроенной кнопки: цифровой

- габаритные размеры ДхШхВ: 34х27х27 мм

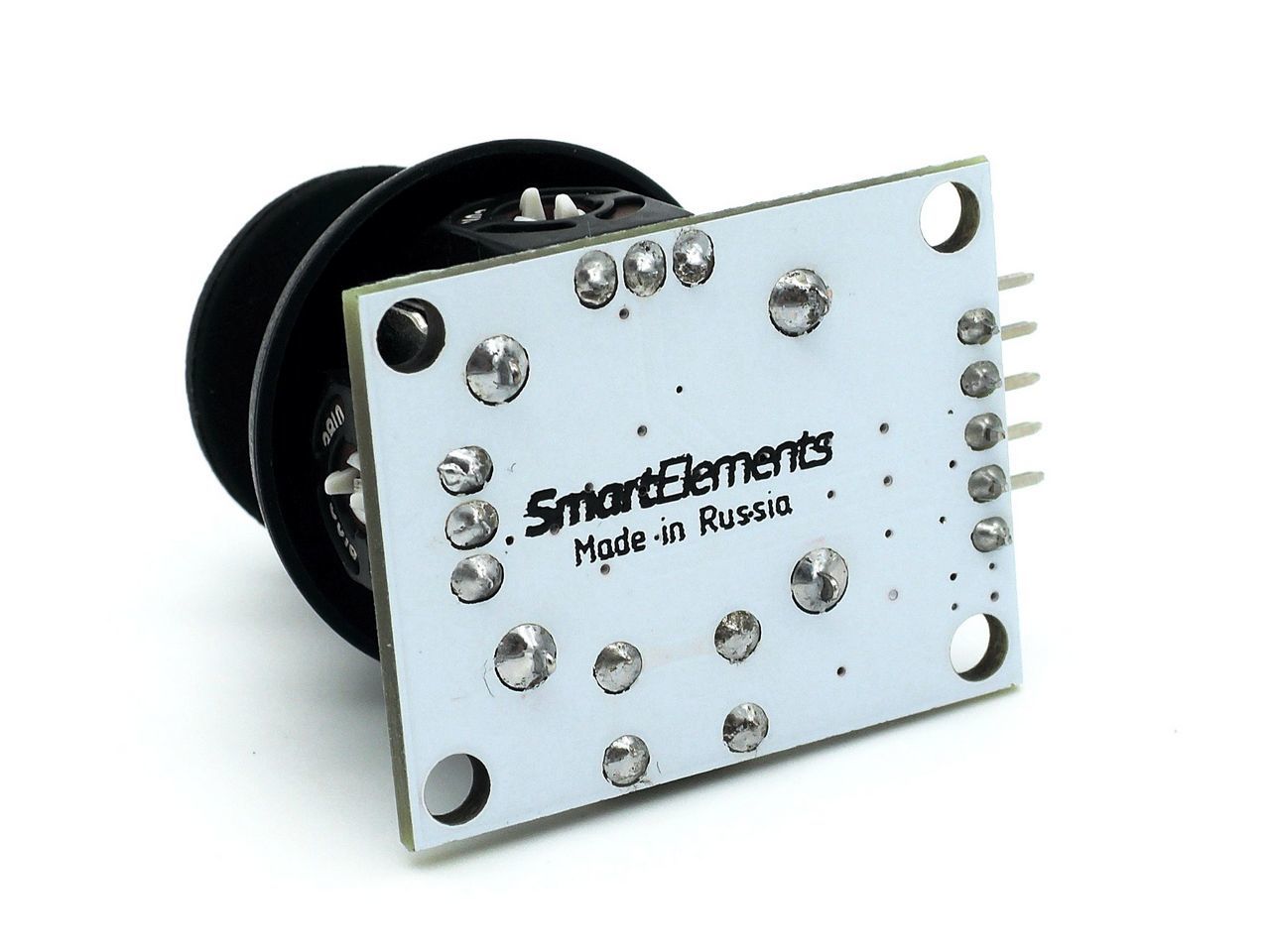

Страна производства: Россия

Гарантия: 12 месяцев



Подключение

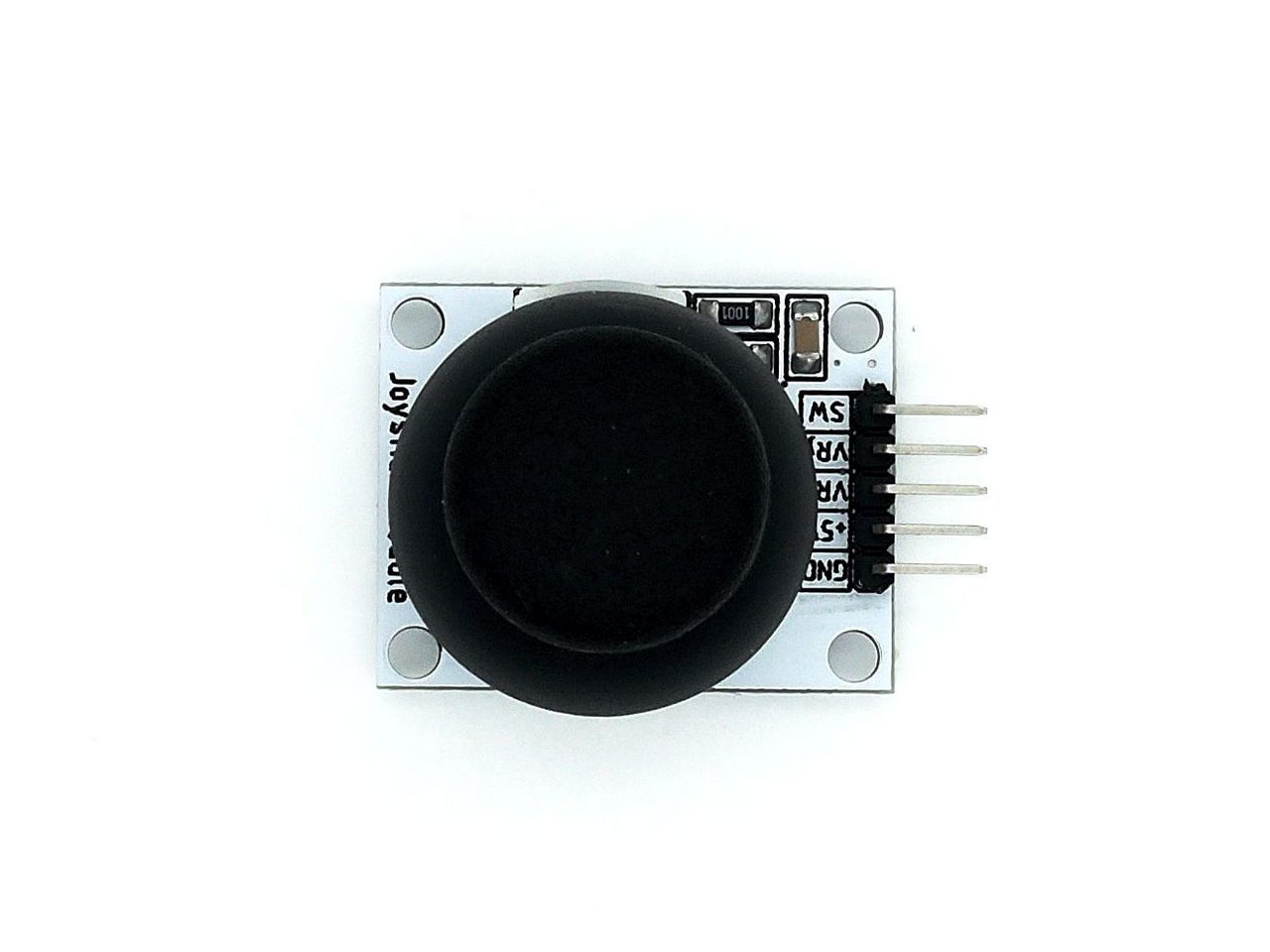

В зависимости от необходимого функционала, модуль джойстика подключается к контроллеру с помощью следующих выводов (выводы могут быть задействованы как все одновременно, так и частично):



GND (вывод "земли") - подключается к выводу GND контроллера;

+5V (вывод питания) - подключается к выводу питания контроллера 5V (допускается подключение к выводу 3.3V);

VRx (вывод значений по оси X) - подключается к аналоговому выводу контроллера;

VRy (вывод значений по оси Y) - подключается к аналоговому выводу контроллера;

SW (вывод кнопки) - подключается к цифровому выводу контроллера.

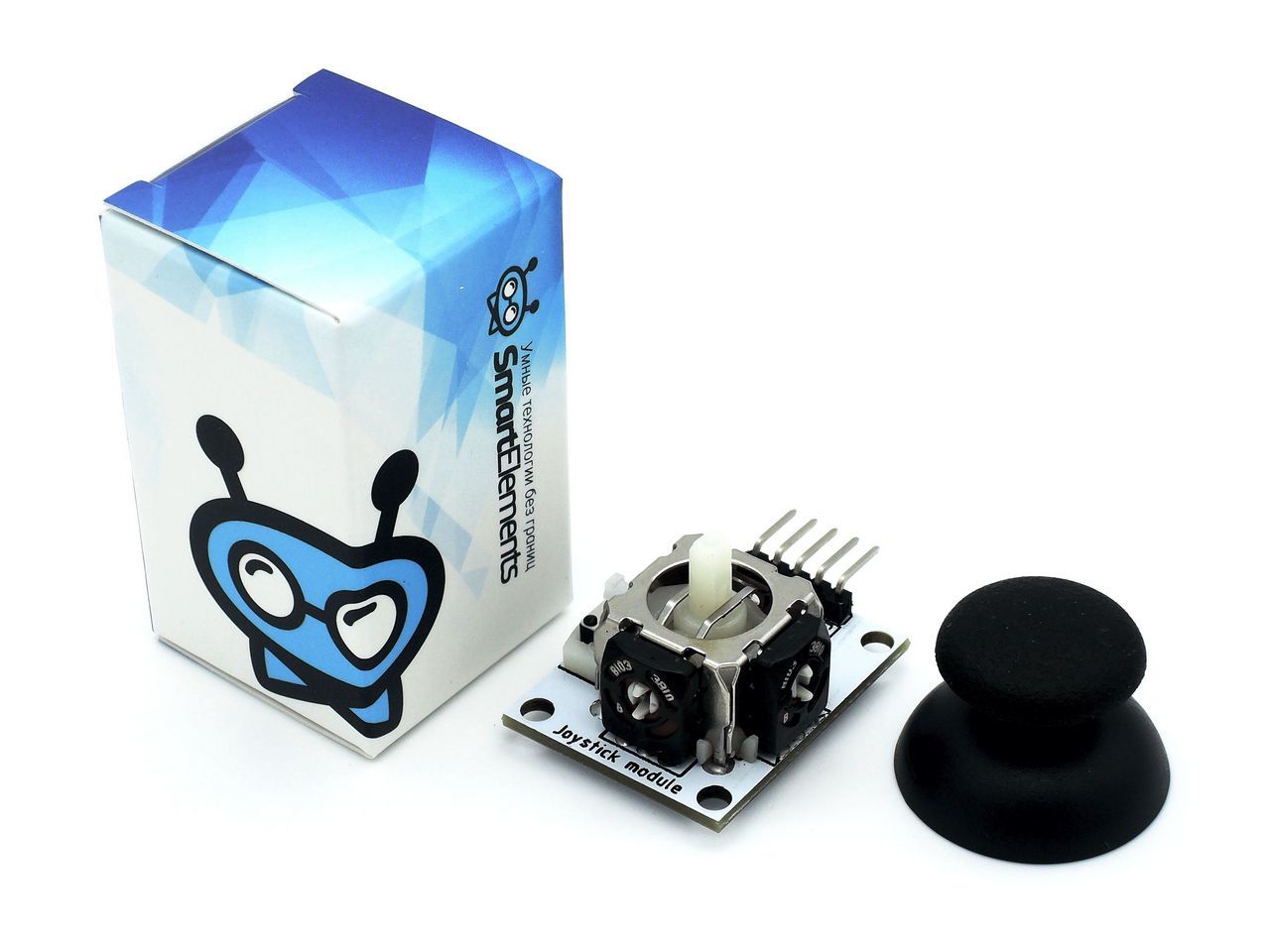

Комплектация



- модуль джойстика х1

- колпачок джойстика х1

- коробка упаковочная х1



Ссылки



"База знаний" - Модуль джойстика
