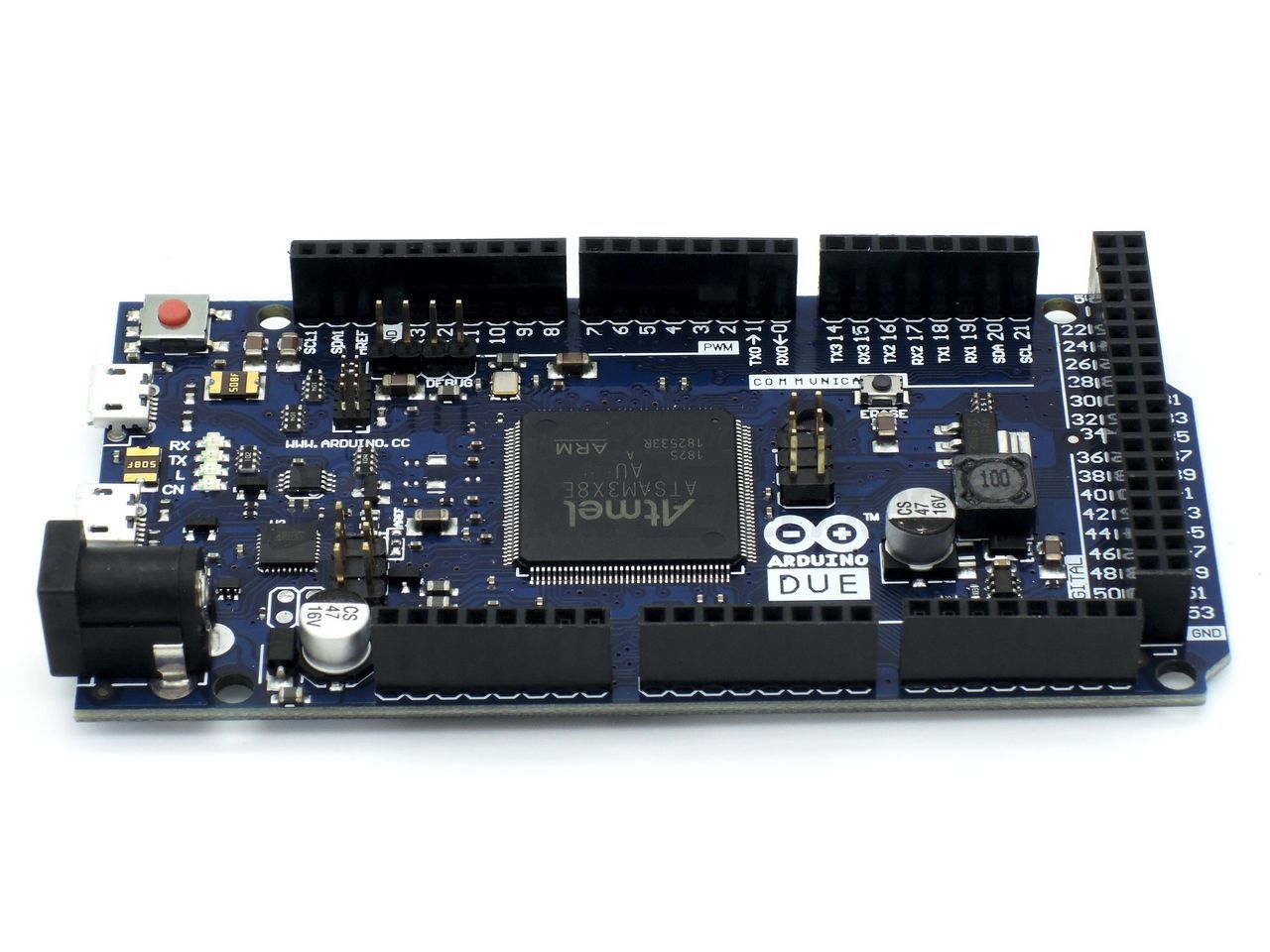

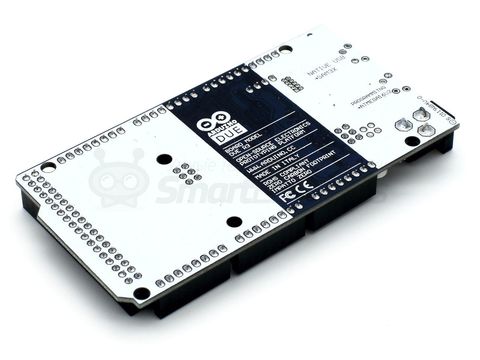

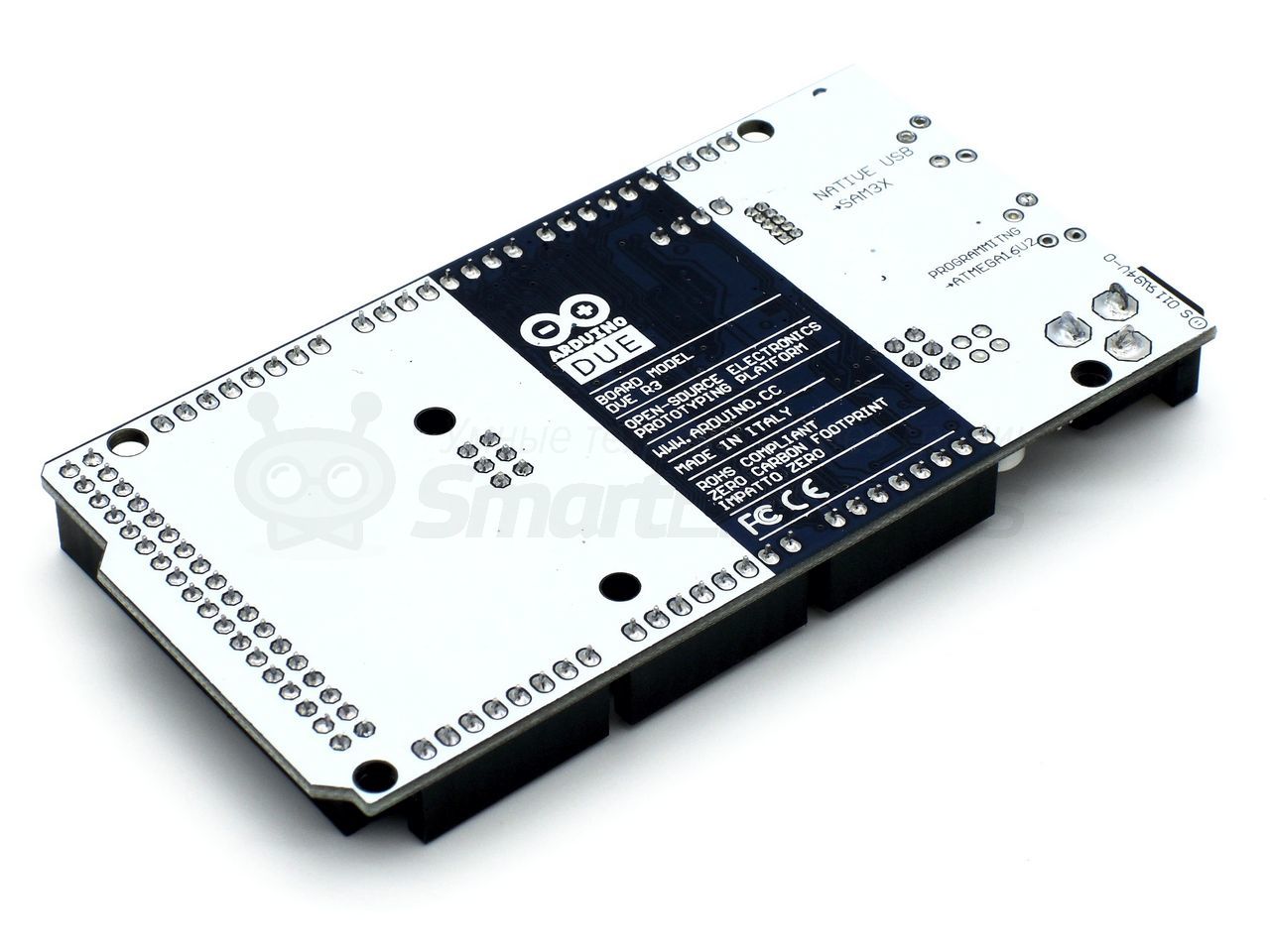

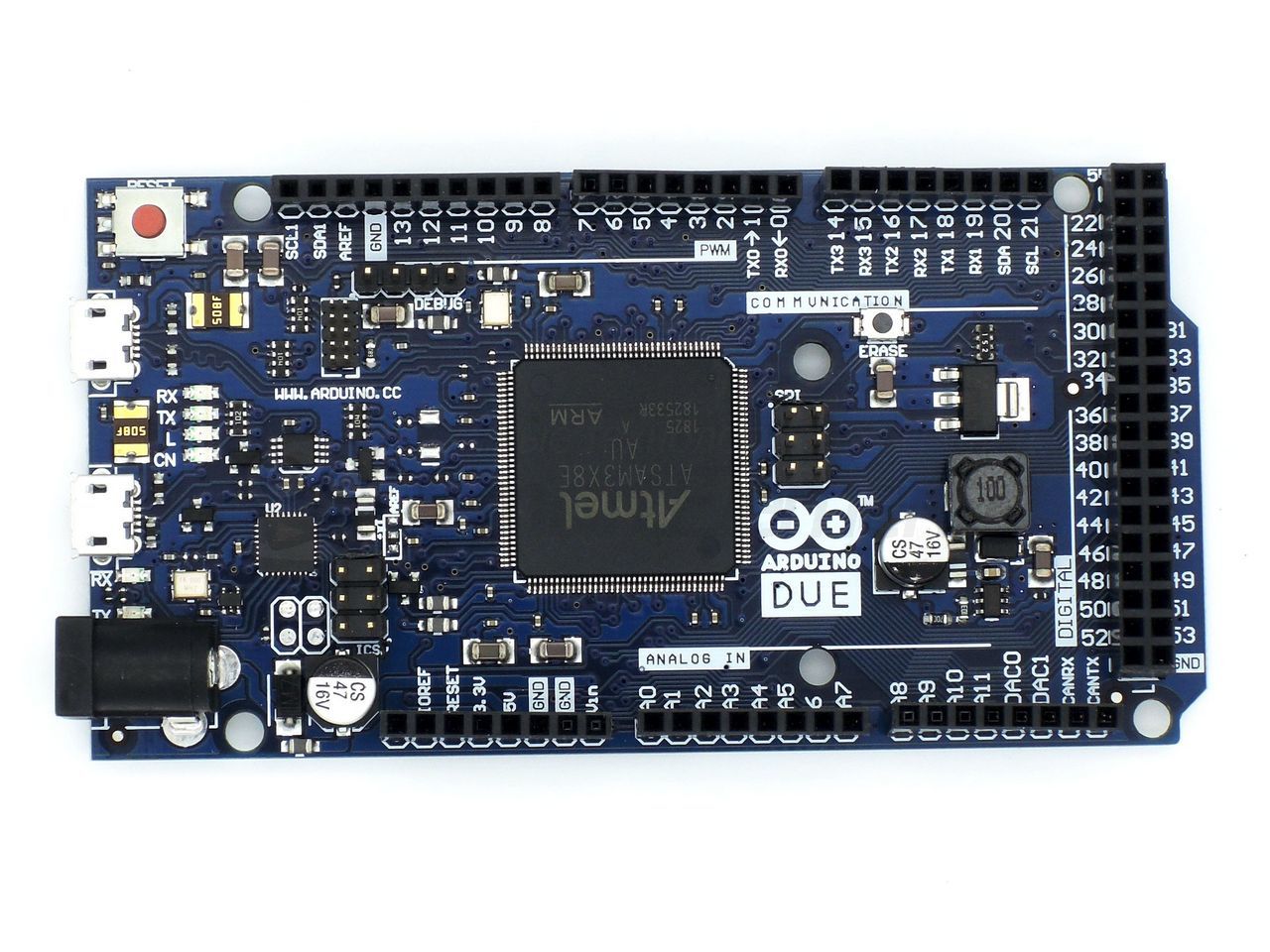

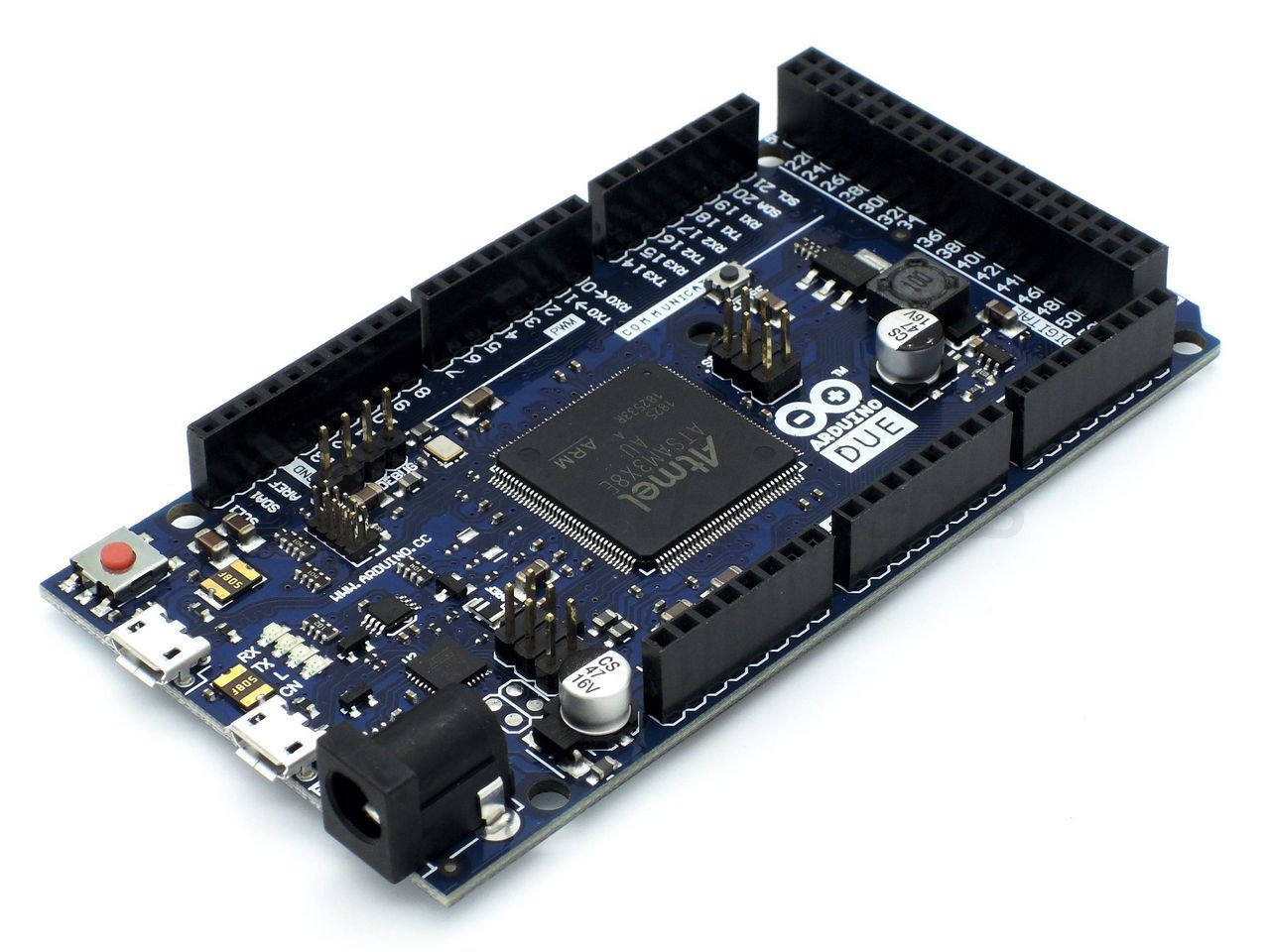

Контроллер Arduino Due

Основные сведения

Когда производительности стандартных плат становится недостаточно - воспользуйтесь самой мощной платой в линейке контроллеров Arduino - Arduino Due.

В основе платы лежит мощный 32-битный процессор AT91SAM3X8E с тактовой частотой 84 МГц. По сравнению с другими контроллерами линейки Arduino, Due имеет увеличенное количество паямяти.

Платформа по своему форм-фактору совпадает с Arduino Mega и Smart Mega, а это значит, что все шилды, совместимые с этими платами будут также работать и с Arduino Due.

Обратите внимание, что рабочее напряжение на выводах Arduino Due 3,3 В, а не 5 В как у других контроллеров! Работа с другим напряжением может привести к выходу из строя платы.

Технические характеристики

- микроконтроллер: AT91SAM3X8E

- тактовая частота: 84 МГц

- SRAM-память (ОЗУ): 96 Кб

- flash-память: 512 Кб

- цифровые входы/выходы: 54 шт (12 из них с ШИМ)

- аналоговые входы/выходы: 12 шт

- входное рекомендуемое рабочее напряжение: 7-12 В

- входное предельное рабочее напряжение: 6-16 В

- предельный ток вход/выход: 130 мА

- разъем USB micro

- 100% совместимый

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Подключение контроллера к компьютеру или ноутбуку осуществляется с помощью кабеля micro USB.

Питание

Для работы платы необходимо питание с напряжением 6-16 В. Однако, напряжение питания менее 7 В приведет к нестабильной работе, а напряжение более 12 В может привести к перегреву платы, поэтому мы рекомендуем использовать оптимальное рабочее напряжение 7-12 В. Питание можно подключать напрямую к разъемам Vin и GND (строго 5 В) или использовать питание от компьютера или ноутбука по USB.

Программное обеспечение

Arduino Due работает в привычной среде - Arduino IDE, для работы с контроллером в меню настроек необходимо выбирать "Arduino Due". При этом Arduino IDE по умолчанию настроена только на AVR платы. Для добавления возможности использования плат с ядром Cortex-M3 необходимо сделать следующее:

- в Arduino IDE открыть вкладку "Инструменты" - "Плата" - "Менеджер плат";

- найдите в списке платформы на Cortex-M0 и нажмите на кнопку "Установить";

- по завершении процесса установки плата отобразится в общем списке.

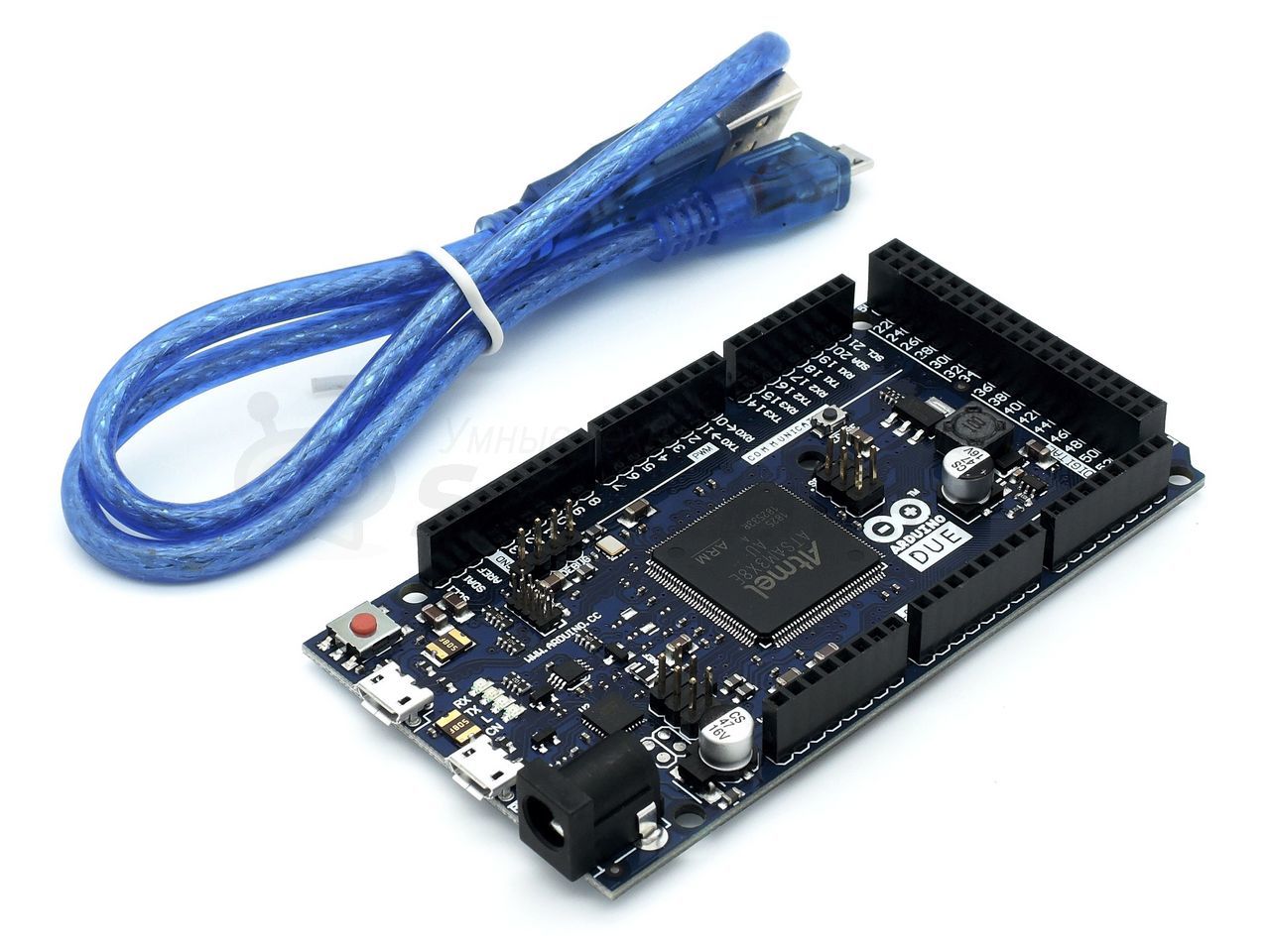

Комплектация

- контроллер х1

- кабель USB для подключения к компьютеру х1

- пакет упаковочный х1
