Модуль беспроводной зарядки (1 А)

Модуль для беспроводной передачи электричества

Артикул: 17032
+-

Цена: 890 руб

Добавить в корзину
В наличии 7 шт
x

Cообщить о поступлении

Доставка

  СПб (1-2 дня)   Москва (2-3 дня)   По России (от 3-х дней)
    - самовывоз     - курьером     - курьером
    - курьером     - ПВЗ Boxberry     - ПВЗ Boxberry
    - ПВЗ Boxberry       - Почта России, EMS
        - ТК Деловые Линии

Оплата

Наличными   Банковской картой WebMoney Яндекс.Деньги Qiwi Wallet Квитанция на оплату в банке Счет для юридических лиц

Основные сведения



Передача электричества без проводов - это реально. Воспользуйтесь модулем беспроводной зарядки и забудьте о постоянном подключении проводов для подзарядки устройств. Также модуль беспроводной зарядки можно использовать в проектах с автоматической зарядкой роботов - задайте роботу функцию при низком уровне заряда аккумулятора автоматически возвращаться на место зарядки, участие человека в этом процессе исключается и делает робот полностью автономным.

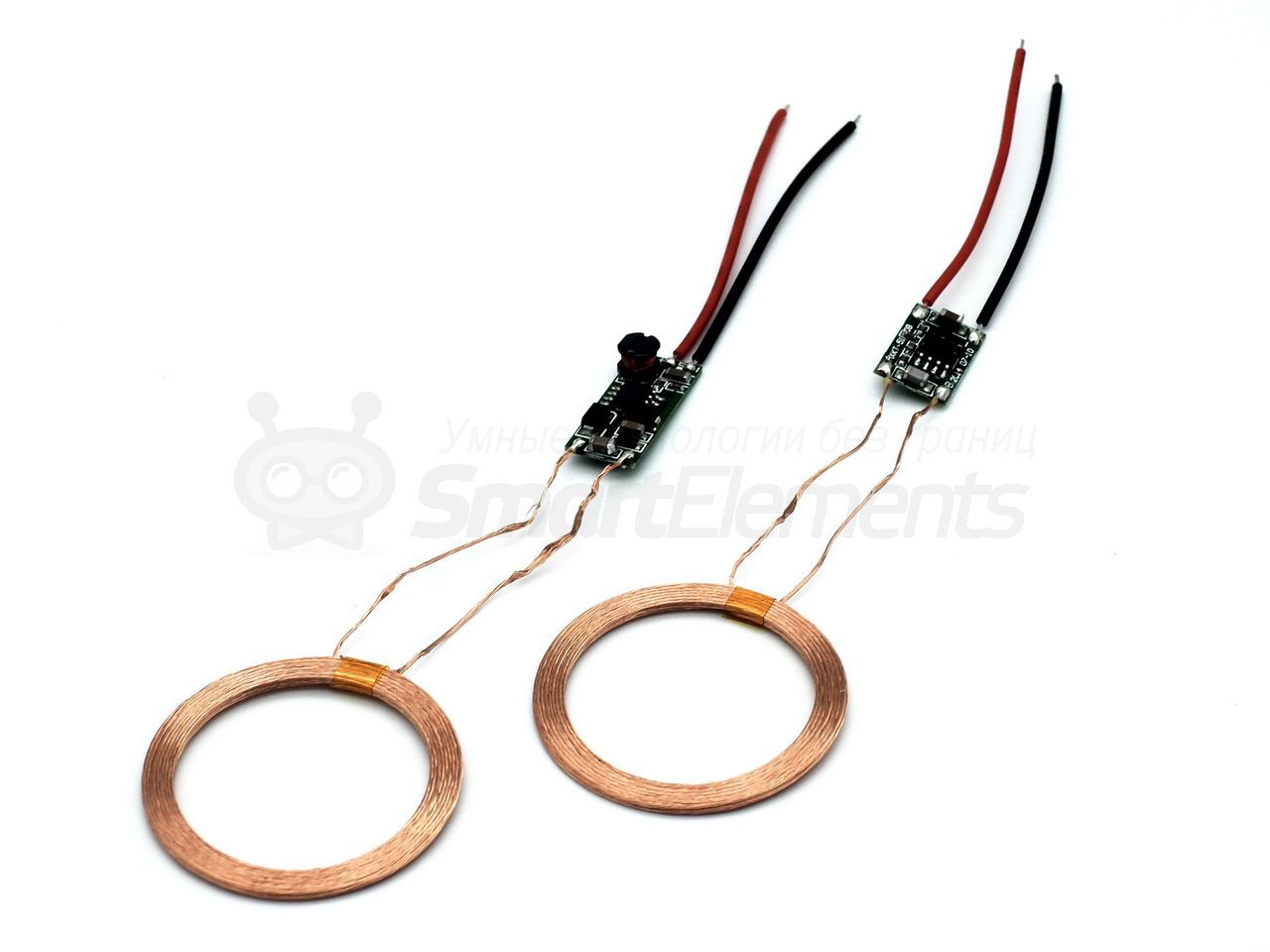

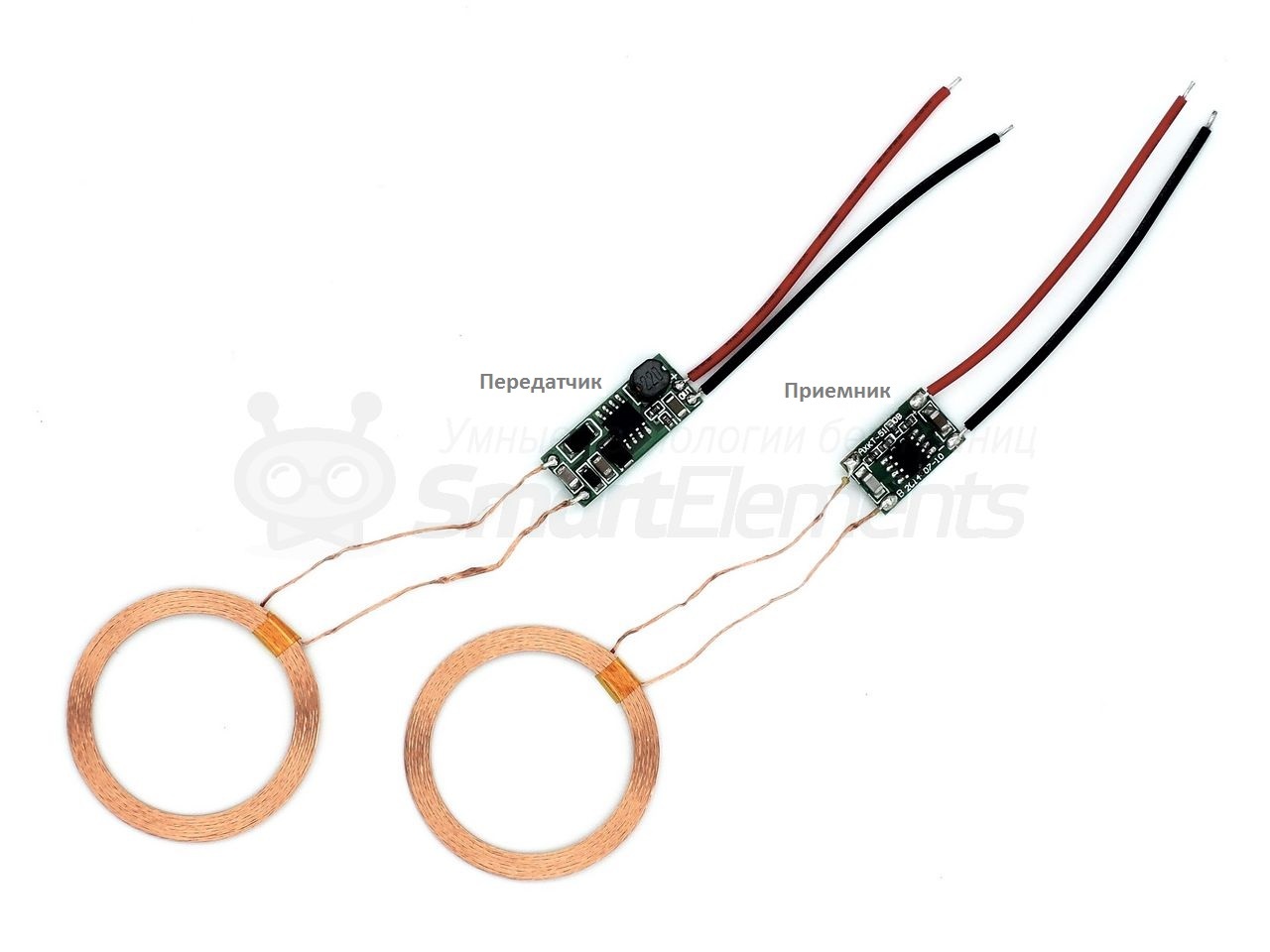

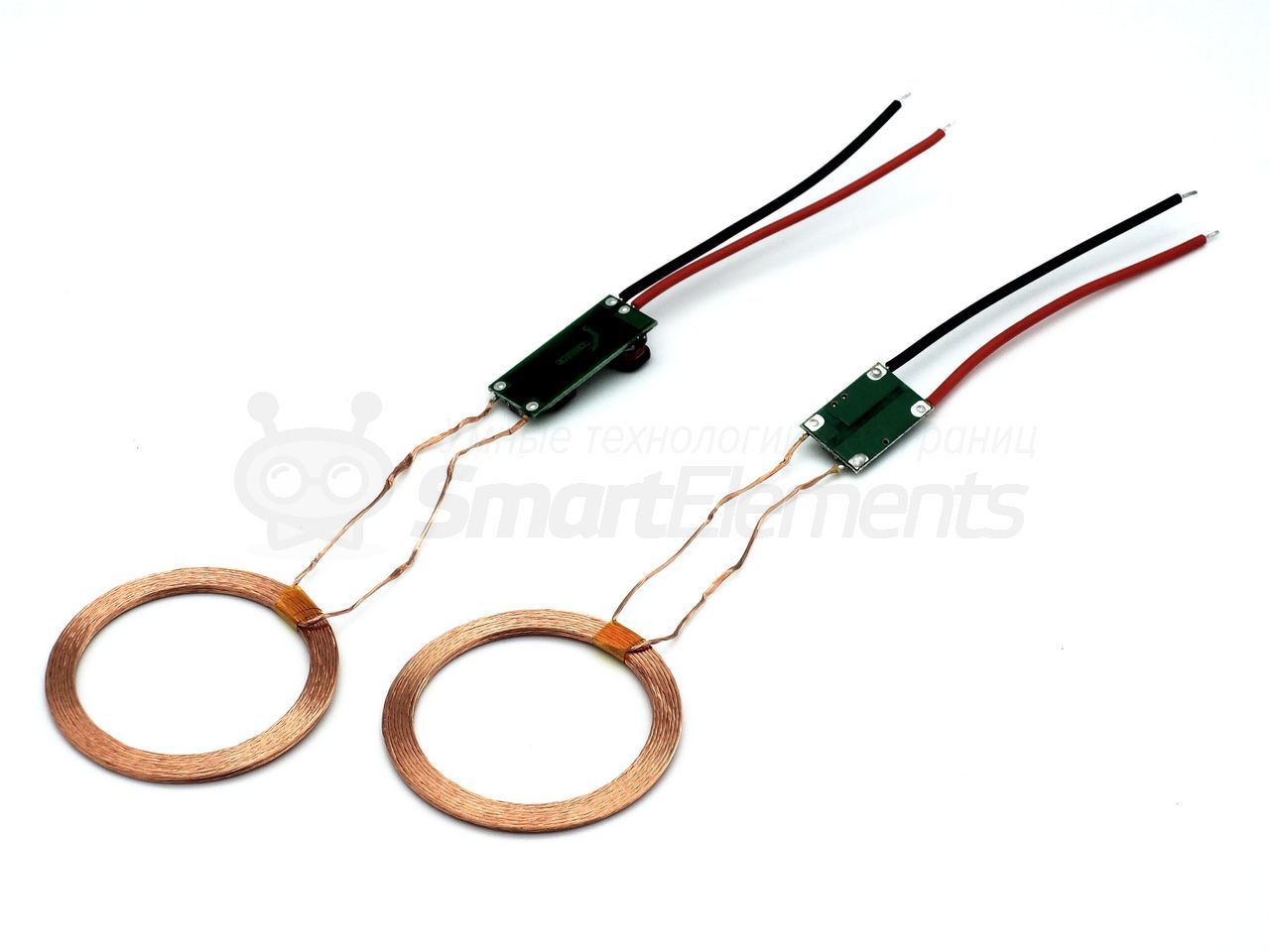

Как известно из курсов физики, электрическое поле генерирет электромагнитные волны и наоборот - электромагнитные волны можно превратить в электричество. Модуль беспроводной зарядки представляет собой комплект из передатчика и приемника. Передатчик подключается к источнику тока и с помощью специальной индукционной катушки из проволки генерирует электромагнитные волны. Приемник имеет аналогичную индукционную катушку, которая превращает электромагнитные волны передатчика обратно в электрический ток.



Модуль беспроводной зарядки позволяет получить на выходе 5 В / 500 мА постоянного тока, чего будет достаточно для зарядки Power Shield, Power Module, а также питания контроллеров напрямую через пин Vin.



Технические характеристики



- рабочее напряжение передатчика: 5-12 В

- максимальное выходное напряжение приемника: 5 В

- макисмальный выходной ток приемника: 500 мА

- рабочее расстояние: 1-20 мм

- рабочая температура: от -40 до +85 °С

- габаритные размеры передатчика ДхШхВ: 17х12х4 мм

- габаритные размеры приемника ДхШхВ: 25х10х3 мм

- габаритные размеры колец ДхШ: 40х1,8 мм

- внутренний диаметр колец: 30 мм



Страна производства: КНР

Гарантия: 12 месяцев



Подключение

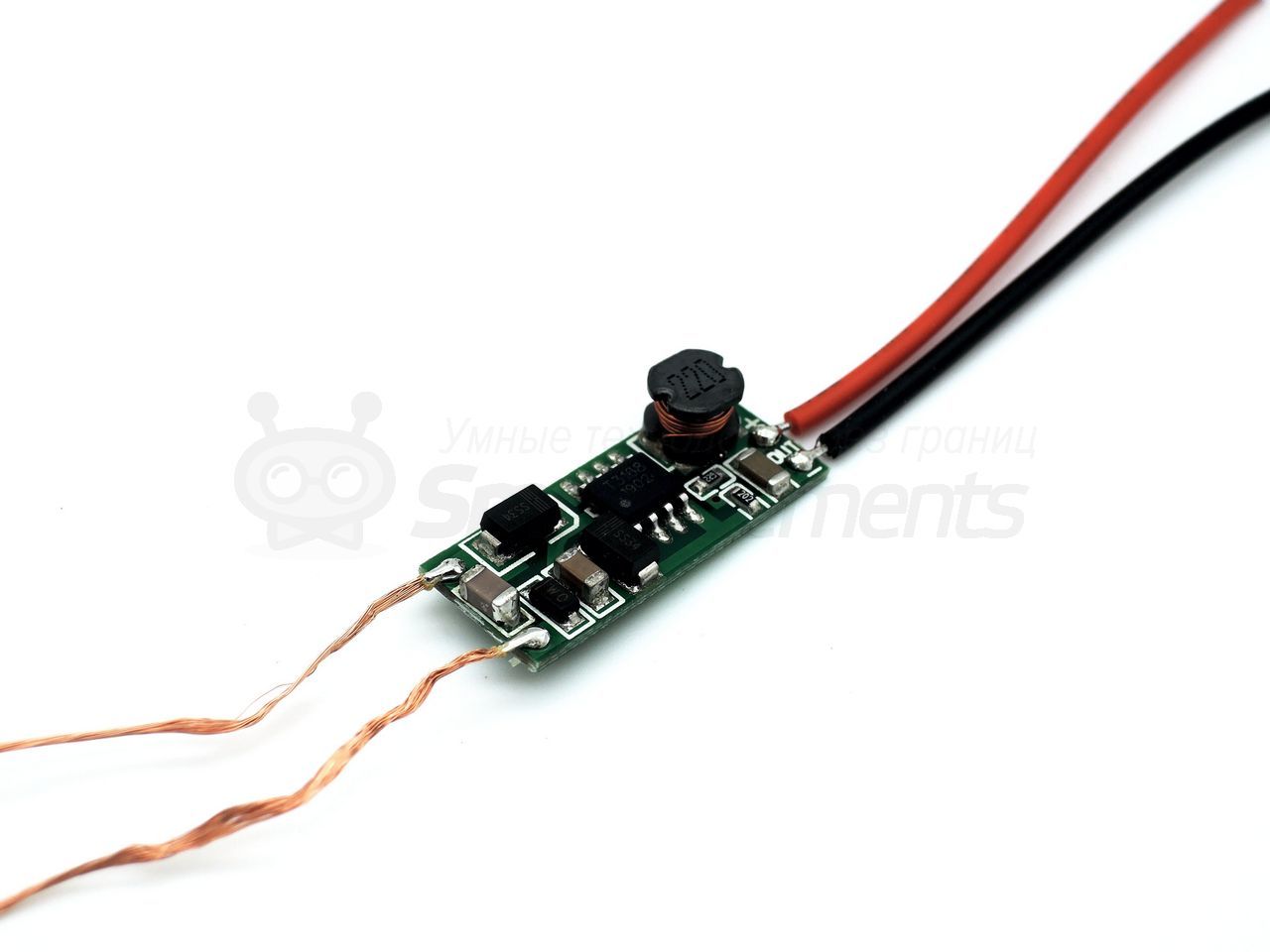

Источник тока подключается к передатчику с помощью двух проводов:

черный - соединяется с "-" источника тока;

красный - соединяется с "+" источника тока.



В качестве источника тока может использоваться как автономный источник (батарейки, аккумуляторы), так и внешний блок питания с параметрами 5-12 В и током до 1000 мА.

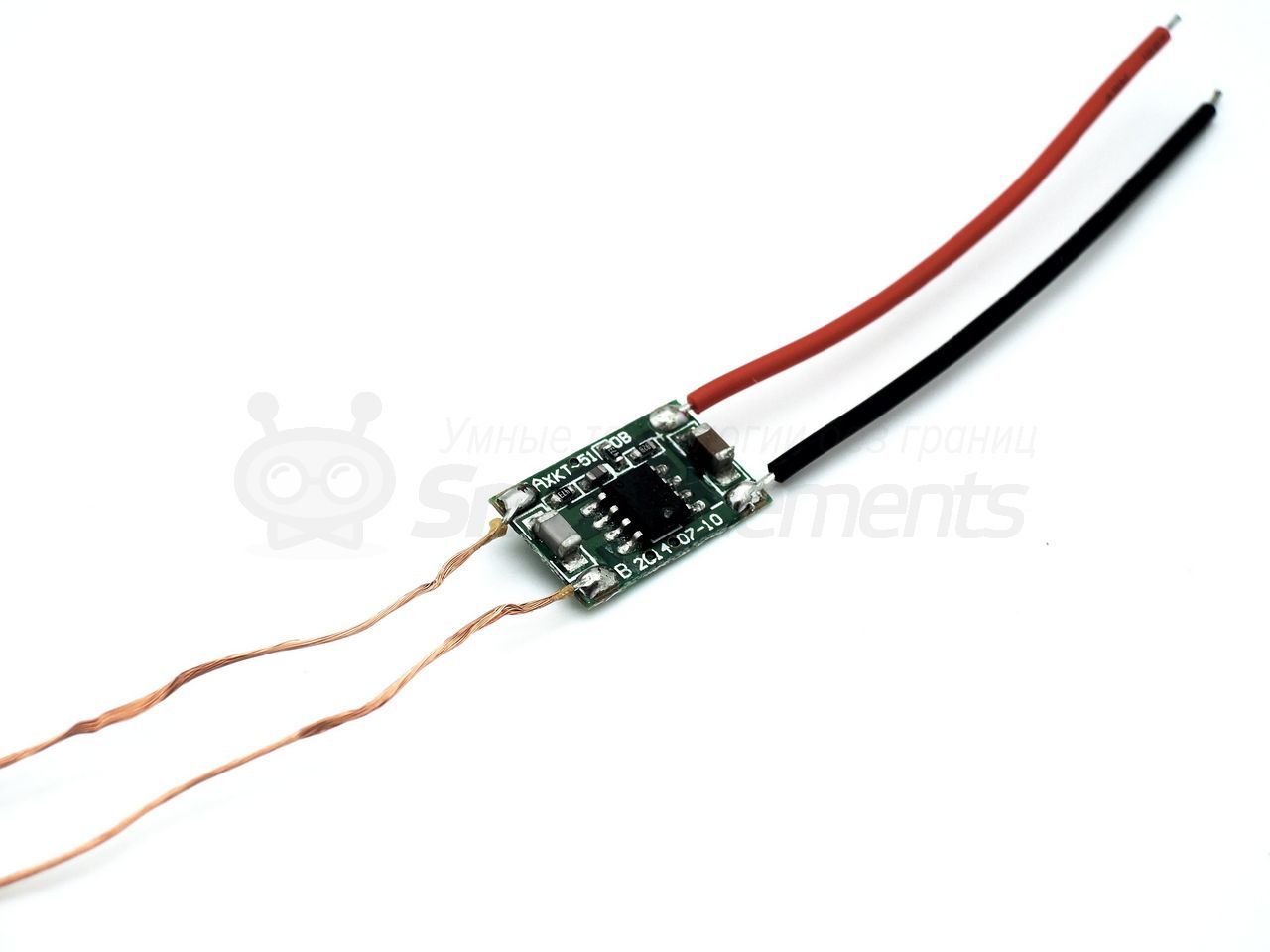

Нагрузка подключается к приемнику с помощью двух проводов:

черный - соединяется с "-" нагрузки;

красный - соединяется с "+" нагрузки.



Обратите внимание! При передаче электричества должно выдерживаться минимальное расстояние между катушкой передатчика и катушкой приемника (используйте для этих целей прокладку из диэлектрика толщиной не менее 1 мм). Не рекомендуется непосредственный контакт колец передатчика и приемника.



Комплектация



- модуль передачтика х1

- модуль приемника х1

- пакет упаковочный
