Индикатор заряда батареи (7,4 В)

Основные сведения

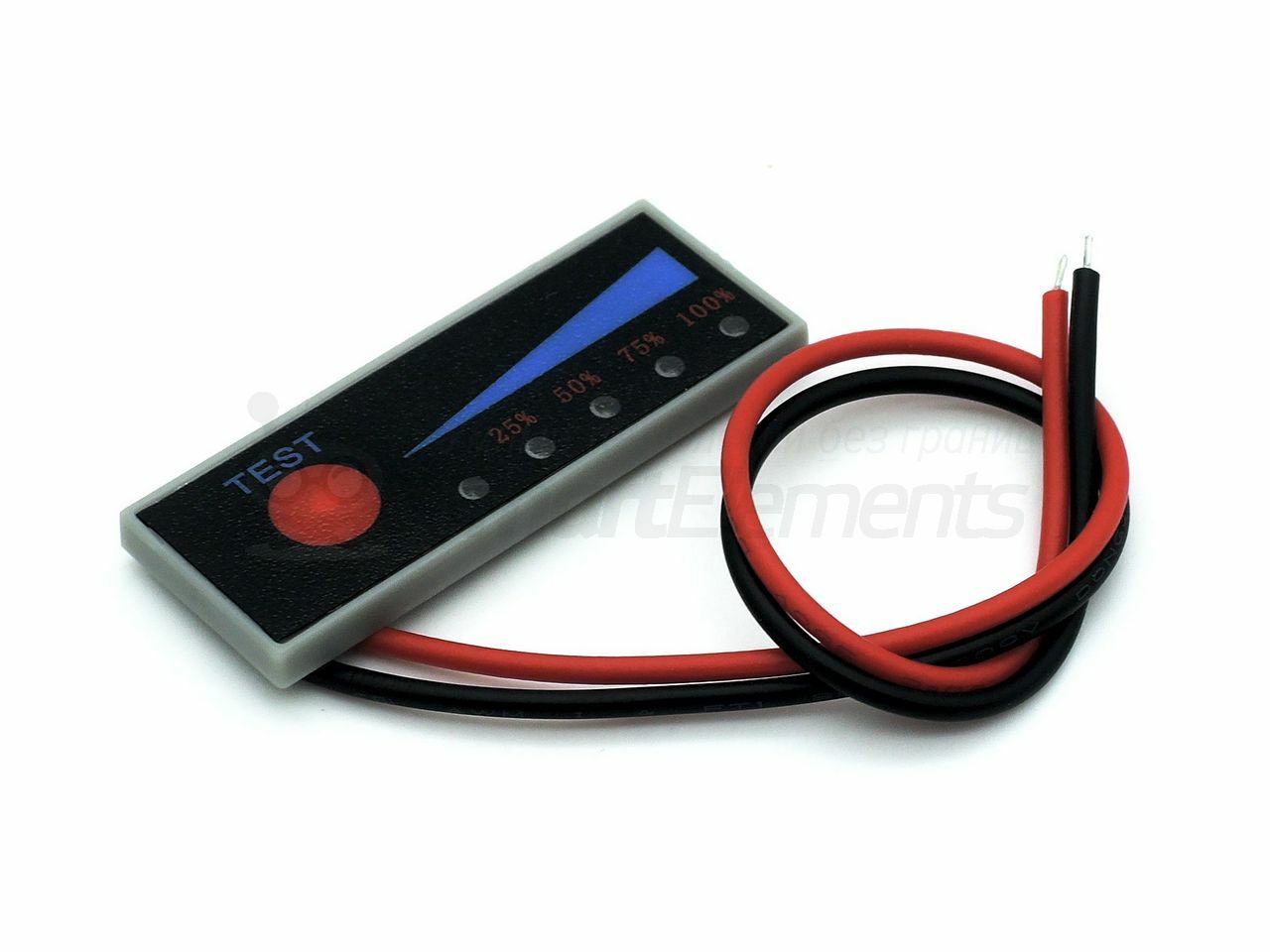

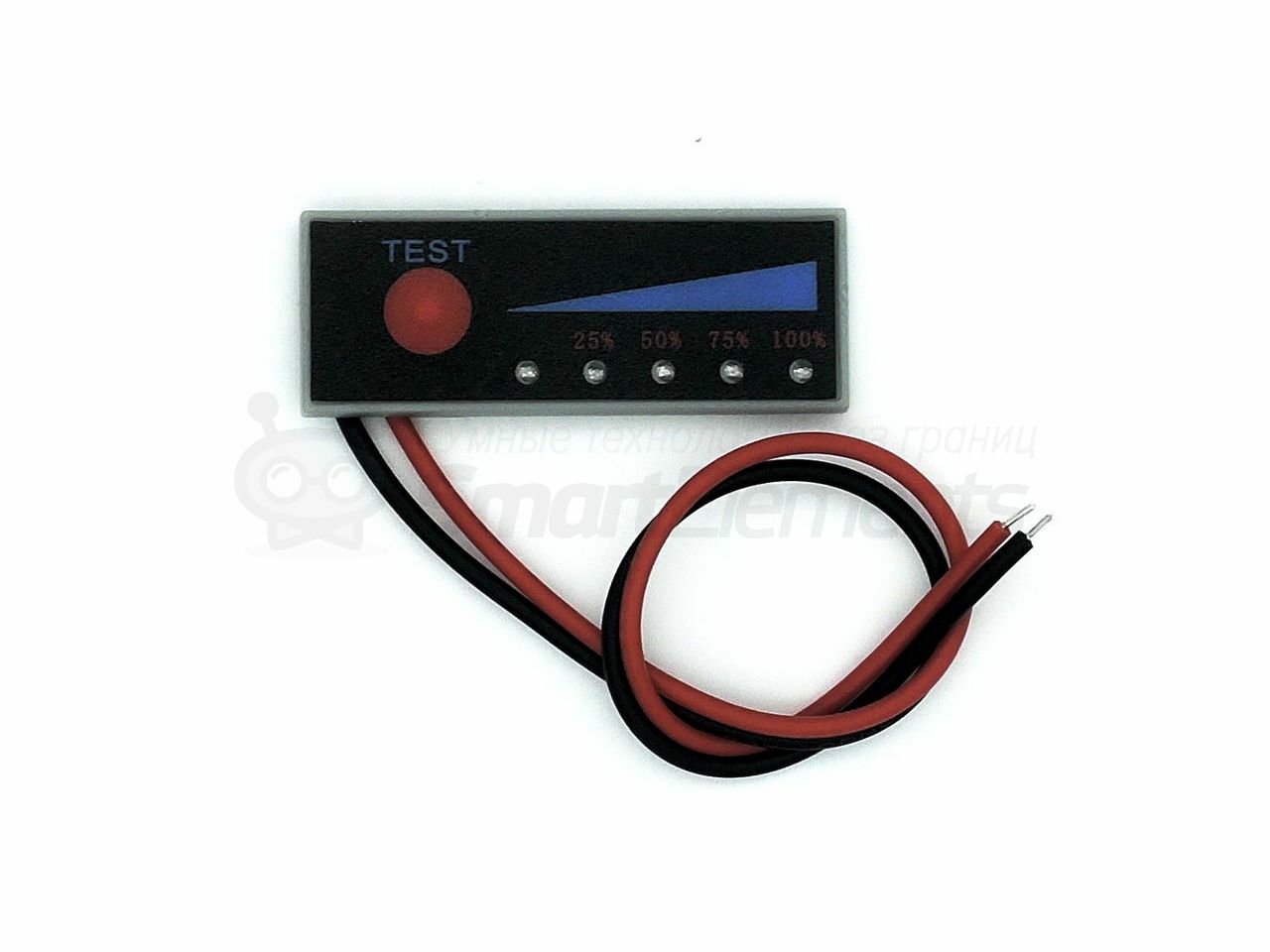

Аккумуляторы нашли широкое применение в автономных устройствах и робототехнике. Но для постоянной и бесперебойной работы устройств необходим контроль за уровнем их заряда. Представленный индикатор позволит просто и быстро определить уровень заряда литий-ионных (Li-ion) и литий-полимерных (Li-po) аккумуляторов любой ёмкости. Данный индикатор рассчитан на измерение уровня заряда двух аккумуляторв по 3,7 Вольт. Вывод показаний осуществляется с помощью светодиодов, отражающих уровень заряда относительно максимальной емкости аккумулятора в процентах: 0%, 25%, 50%, 75%, 100%. Для индикации уровня заряда необходимо нажать на кнопку "TEST", по истечении нескольких секунд светодиоды автоматически погаснут.

Также доступны индикаторы для измерения уровня заряда одного аккумулятора (3,7 В) и трех аккумуляторов (11,1 В).

Технические характеристики

- измеряемое напряжение аккумуляторов: 7,4 В

- максимальный потребляемый ток при измерении: 30 мА

- точность измерения емкости: ±2%

- длина проводов: 15 см

- вес: 8 г

- диапазон рабочих температур: от -10 до +65°C

- габаритные размеры ДхШхВ: 40х15х2,5 мм

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

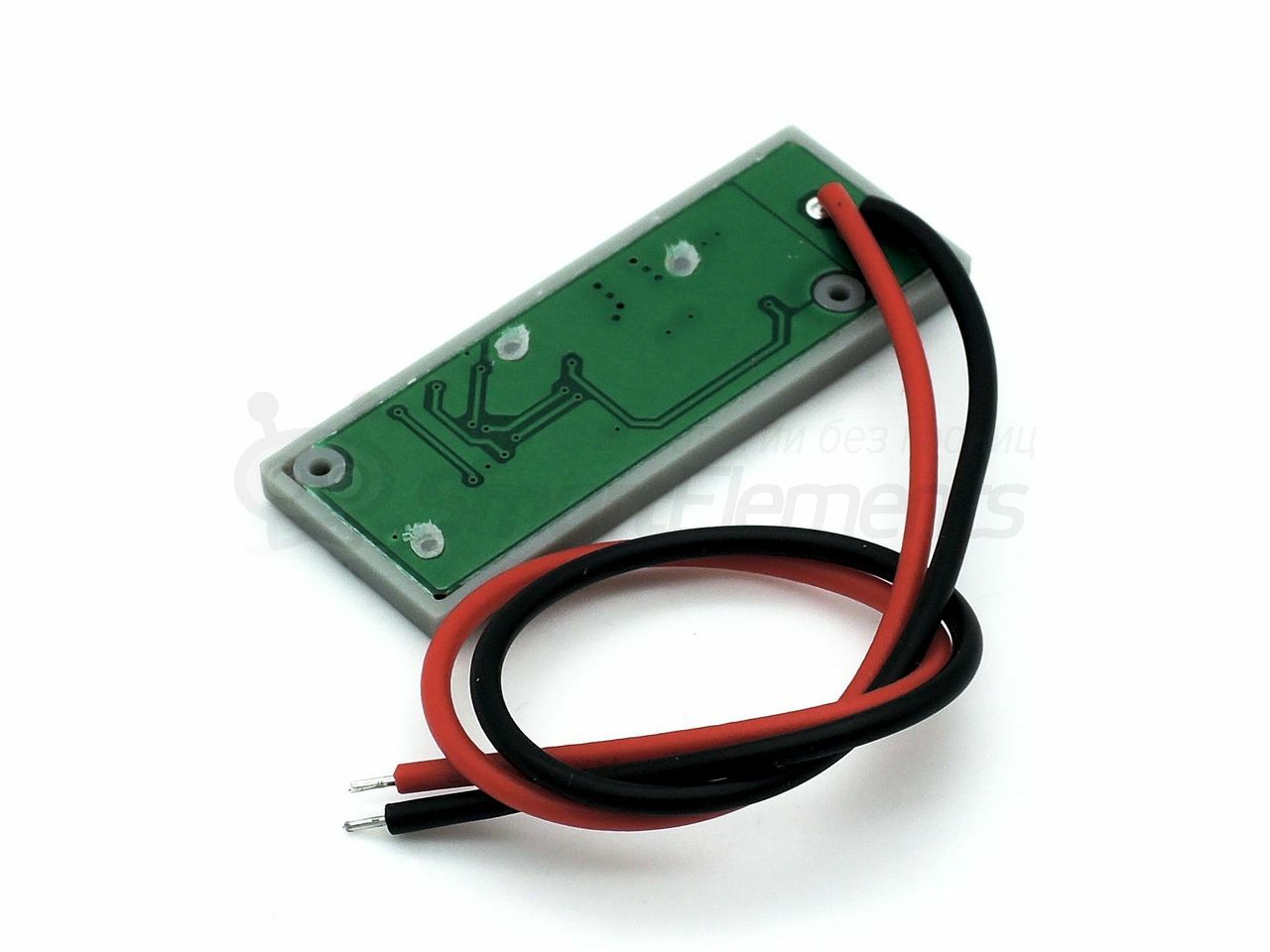

Подключение индикатора к аккумулятору осуществляется с помощью двух проводов:

черный провод индикатора подсоединяется к выводу "-" аккумулятора

красный провод индикатора подсоединяется к выводу "+" аккумулятора

Комплектация

- индикатор заряда батареи х1

- пакет упаковочный х1
