Модуль светодиодной матрицы

В наличии более 10 шт

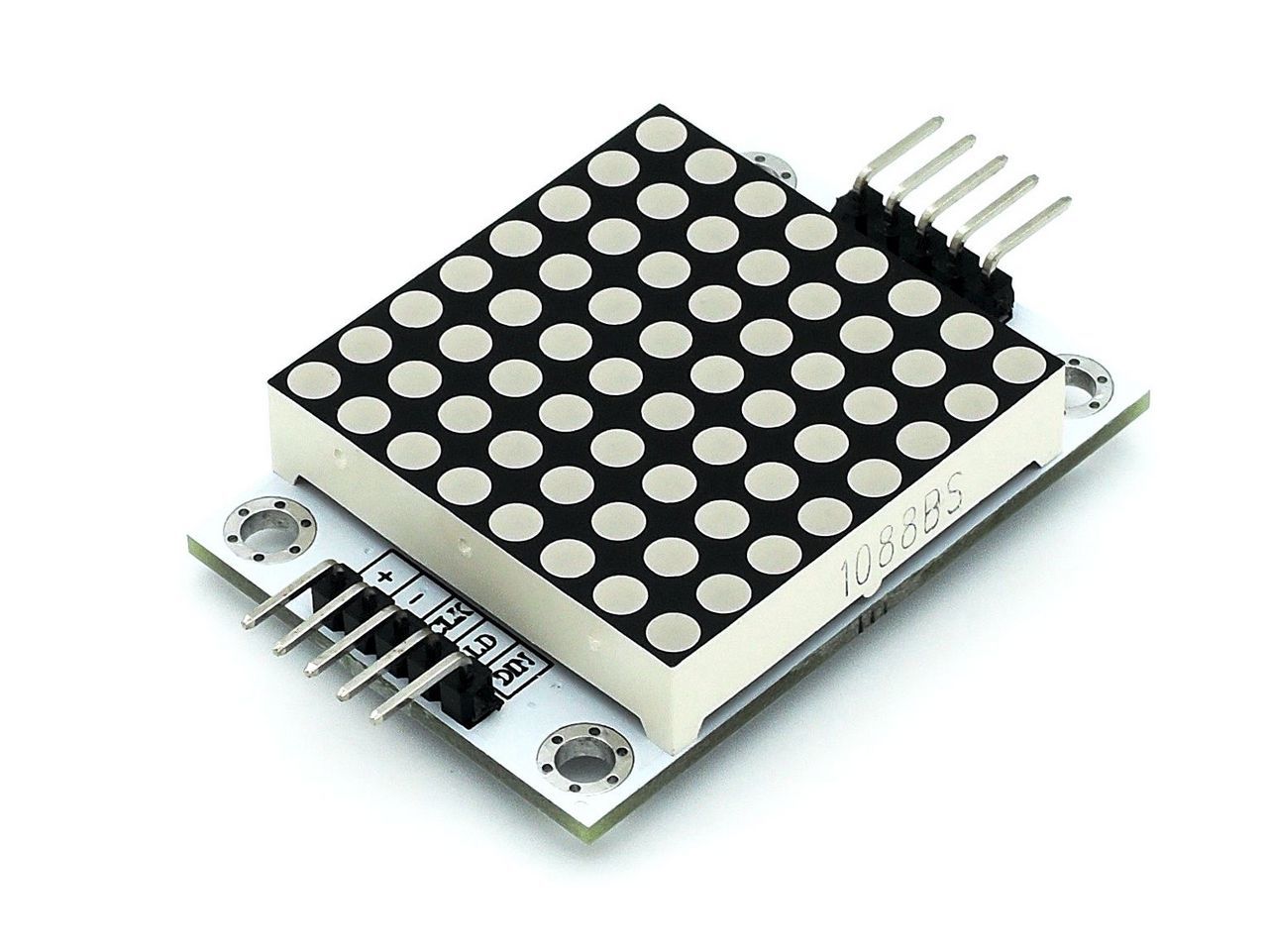

Модуль светодиодной матрицы из 64 светодиодов красного цвета


Доставка
Санкт-Петербург: самовывоз из офиса (в день заказа); курьером (1 день); ПВЗ Boxberry (2-3 дня)
Москва: курьером (2 дня); ПВЗ Boxberry (3-5 дней)
Регионы: ПВЗ Boxberry (от 2 дней); курьером (от 4 дней); Почтой России; EMS; транспортной компанией


Оплата
наличными; картой; электронными деньгами; квитанция на оплату в банке; безналичный расчет для юр. лиц

Основные сведения



Модуль светодиодной матрицы предназначен для отображения символьной и графической информации. В основе модуля лежит светодиодная матрица из 64 красных 3 мм светодиодов. В зависисмости от того какое количество светодиодов и в какой последовательности загорается - можно вывести практически любую информацию: от простейших символов, букв и цифр, до более сложных графических элементов, в том числе динамических. Особенностью светодиодных матриц, в отличие от дисплеев, является низкий уровень энергопотребления (максимально 70 мА при одновременном использовании всех светодиодов).



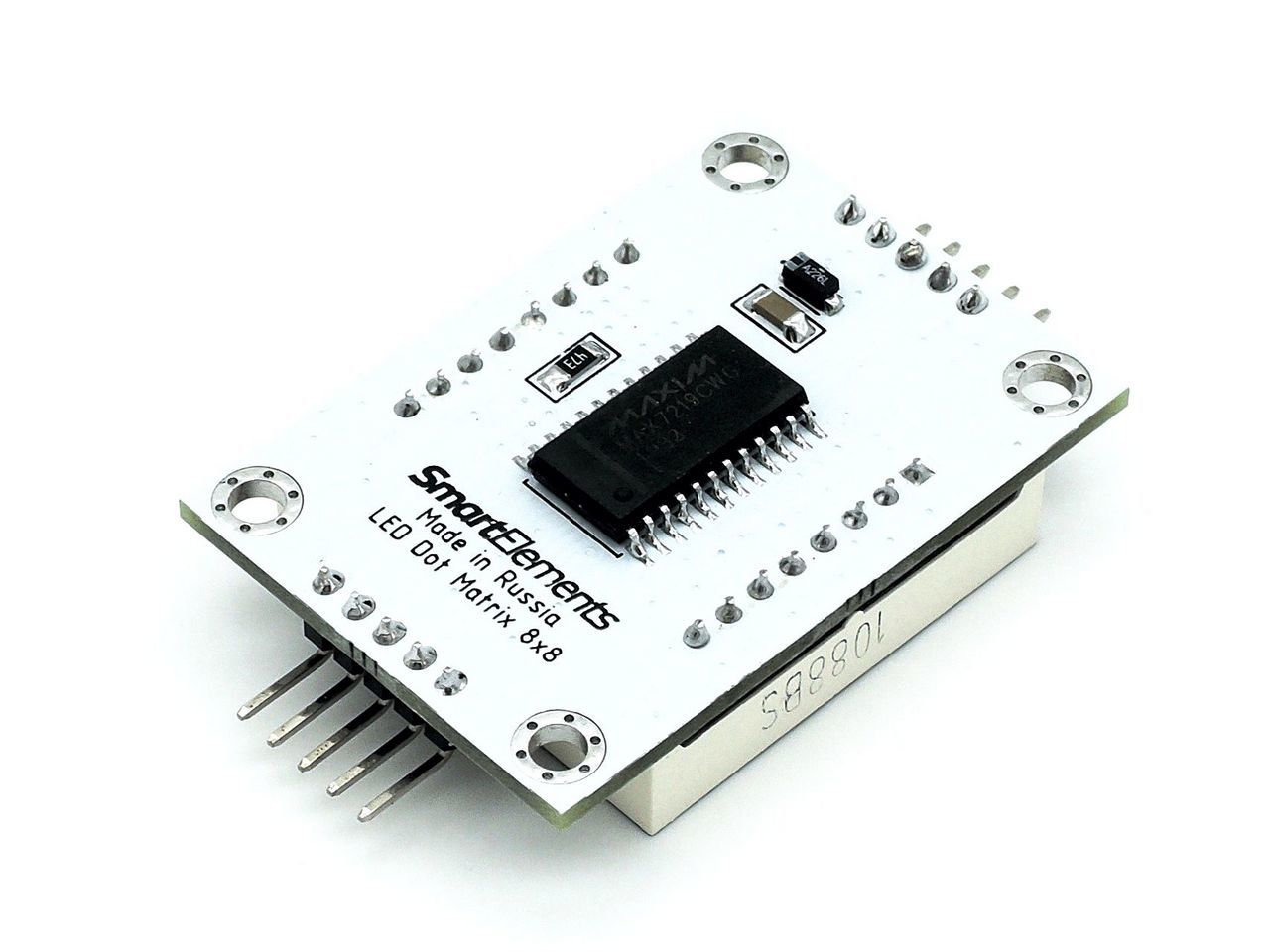

Для управления матрицей используется микросхема MAX7219. С ее помощью для управления 64 светодиодами потребуется всего три цифровых вывода контроллера. Кроме того модули можно объединять друг с другом используя все те же 3 вывода контроллера. Объединив несколько модулей - можно получить светодиодную панель или бегущую строку практически любых размеров.



Для удобства крепления на плате предусмотрены 4 монтажных отверстия под винты М3.



Технические характеристики



- рабочее напряжение: 3,3-5 В

- максимальный потребляемый ток: 70 мА

- размер матрицы: 32х32 мм

- диаметр светодиода: 3 мм

- габаритные размеры ДхШхВ: 46х33х9 мм



Страна производства: Россия

Гарантия: 12 месяцев



Подключение

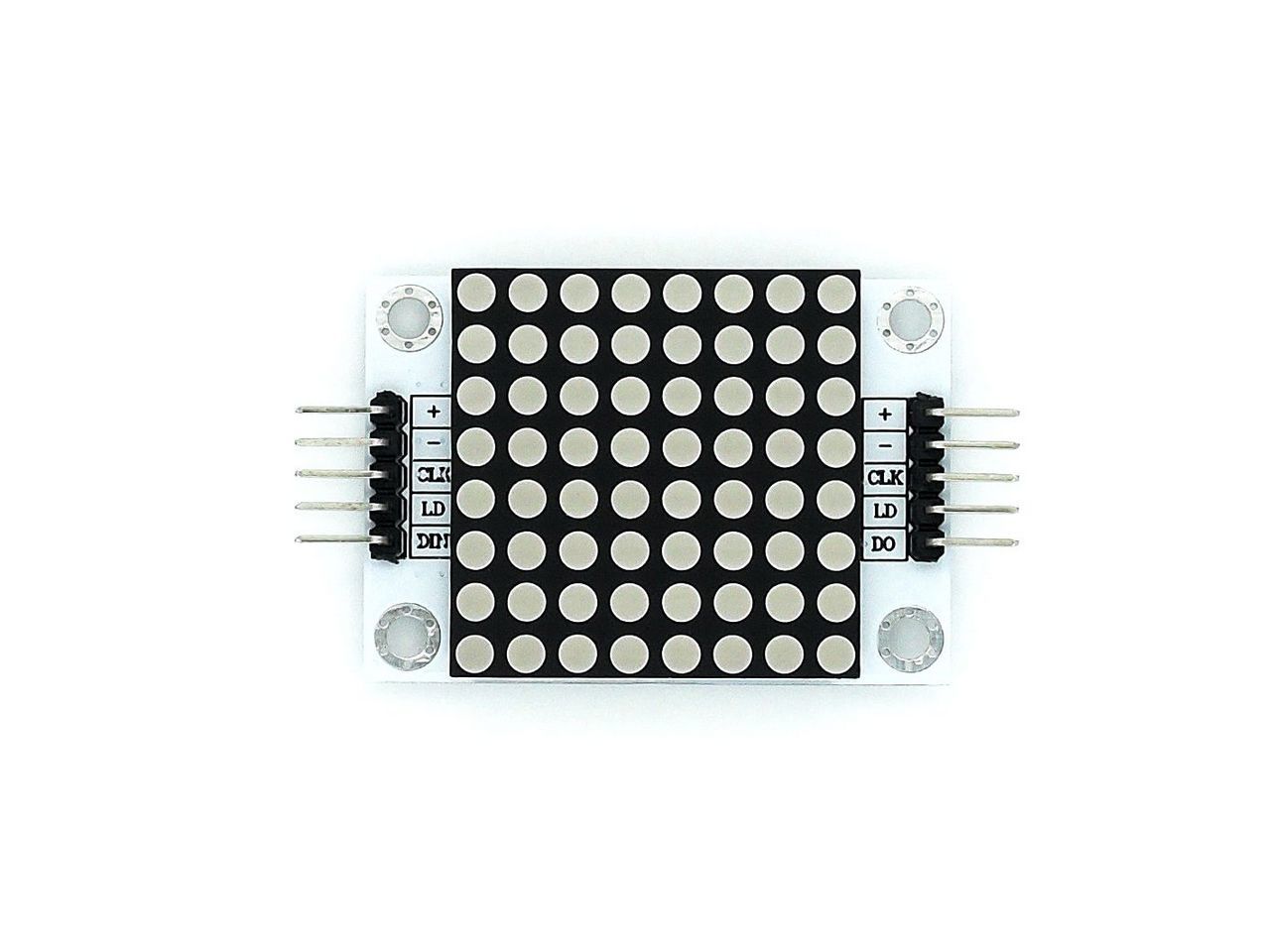

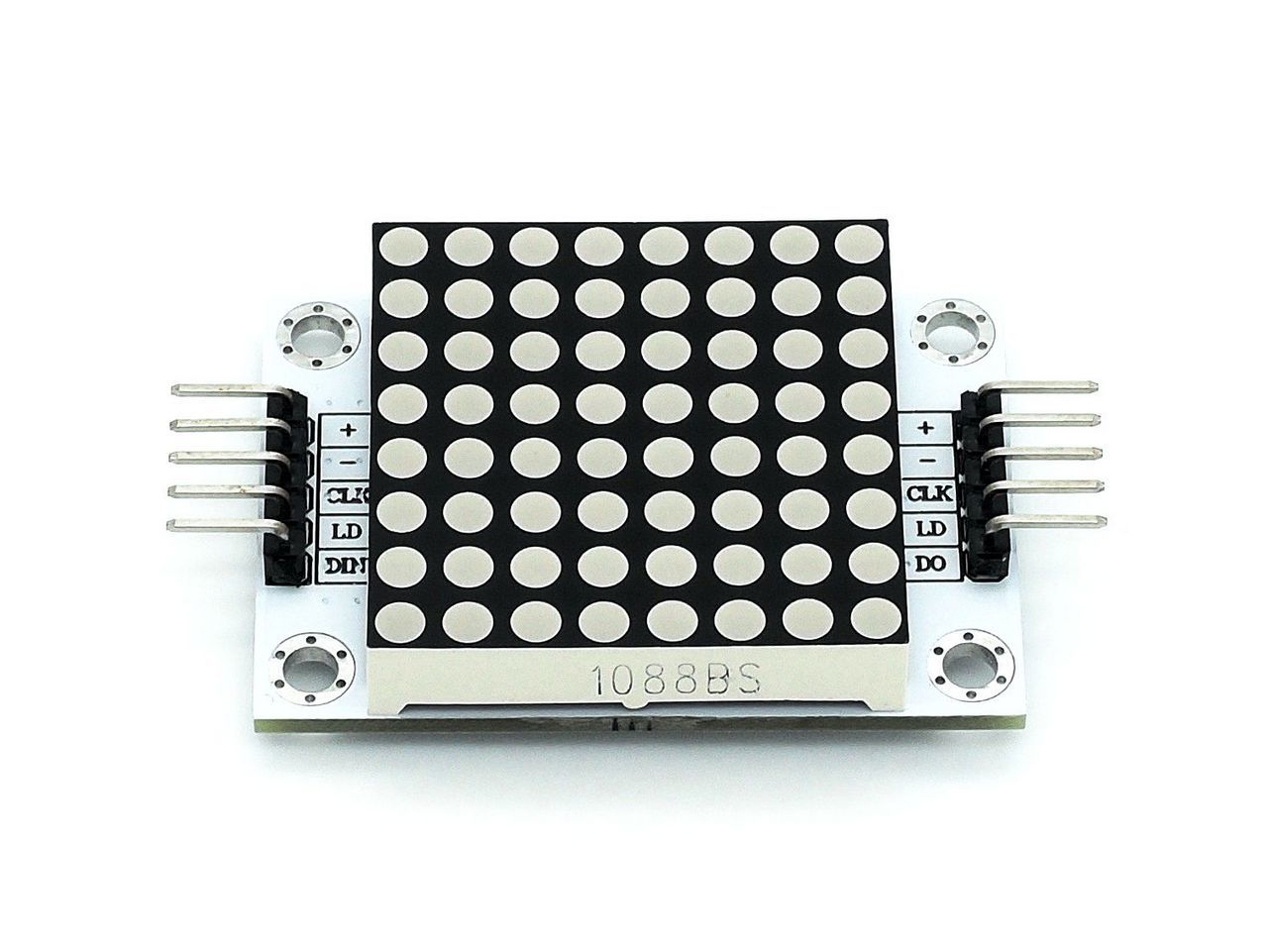

Модуль индикатора подключается к контроллеру с помощью следующих выводов:

+ - соединяется с пином питания контроллера (5V или 3,3V)

- - соединяется с пином контроллера GND (земля)

CLK - соединяется с цифровым пином контроллера

LD - соединяется с цифровым пином контроллера

DIN - соединяется с цифровым пином контроллера

DO - предназначен для соединения нескольких модулей друг с другом и подключаетсяя к выводу DIN следующего модуля



Комплектация



- модуль светодиодной матрицы х1

- пакет упаковочный х1



Ссылки



"База знаний" - Модуль светодиодной матрицы

Библиотека для работы с модулем
