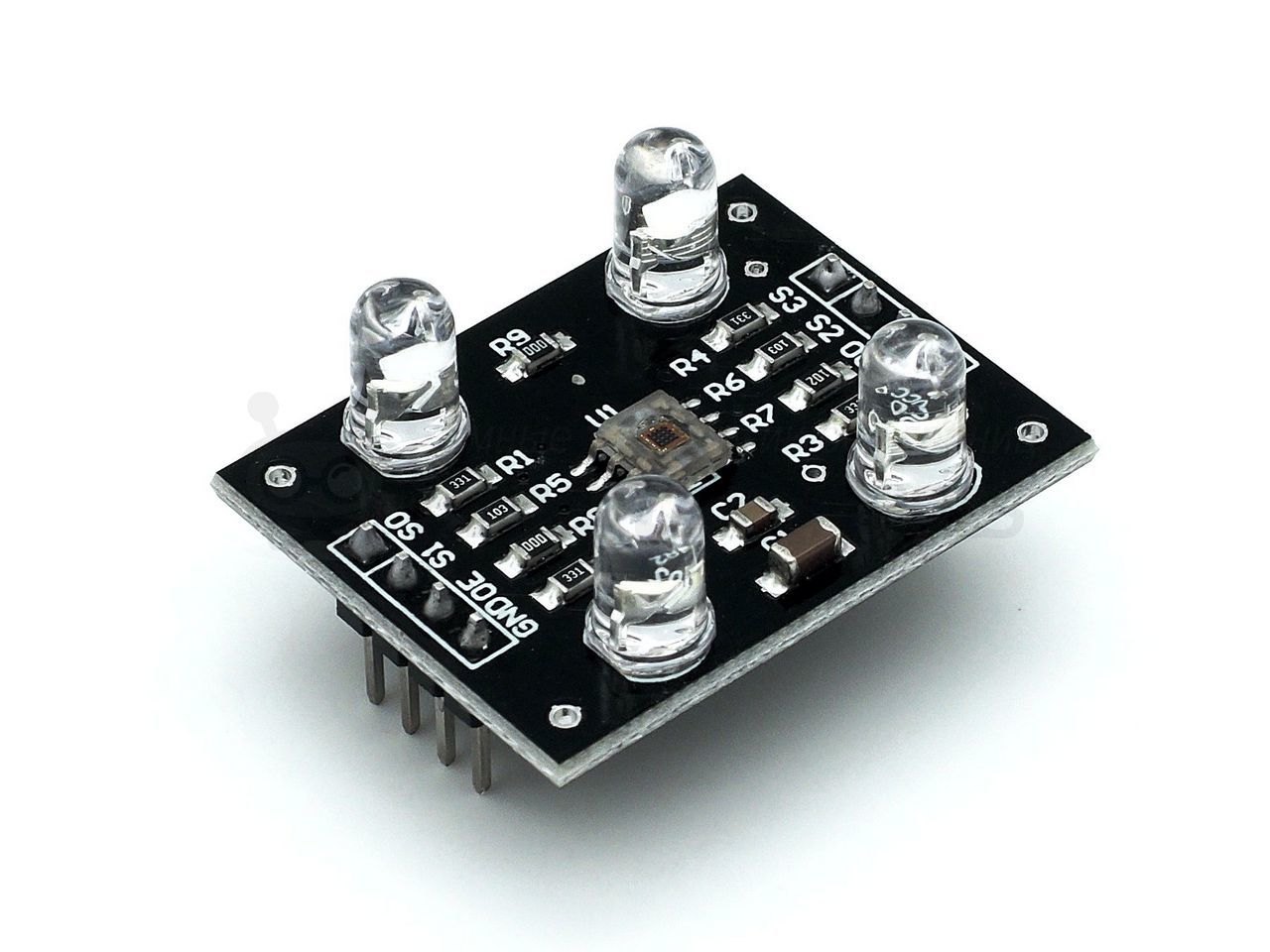

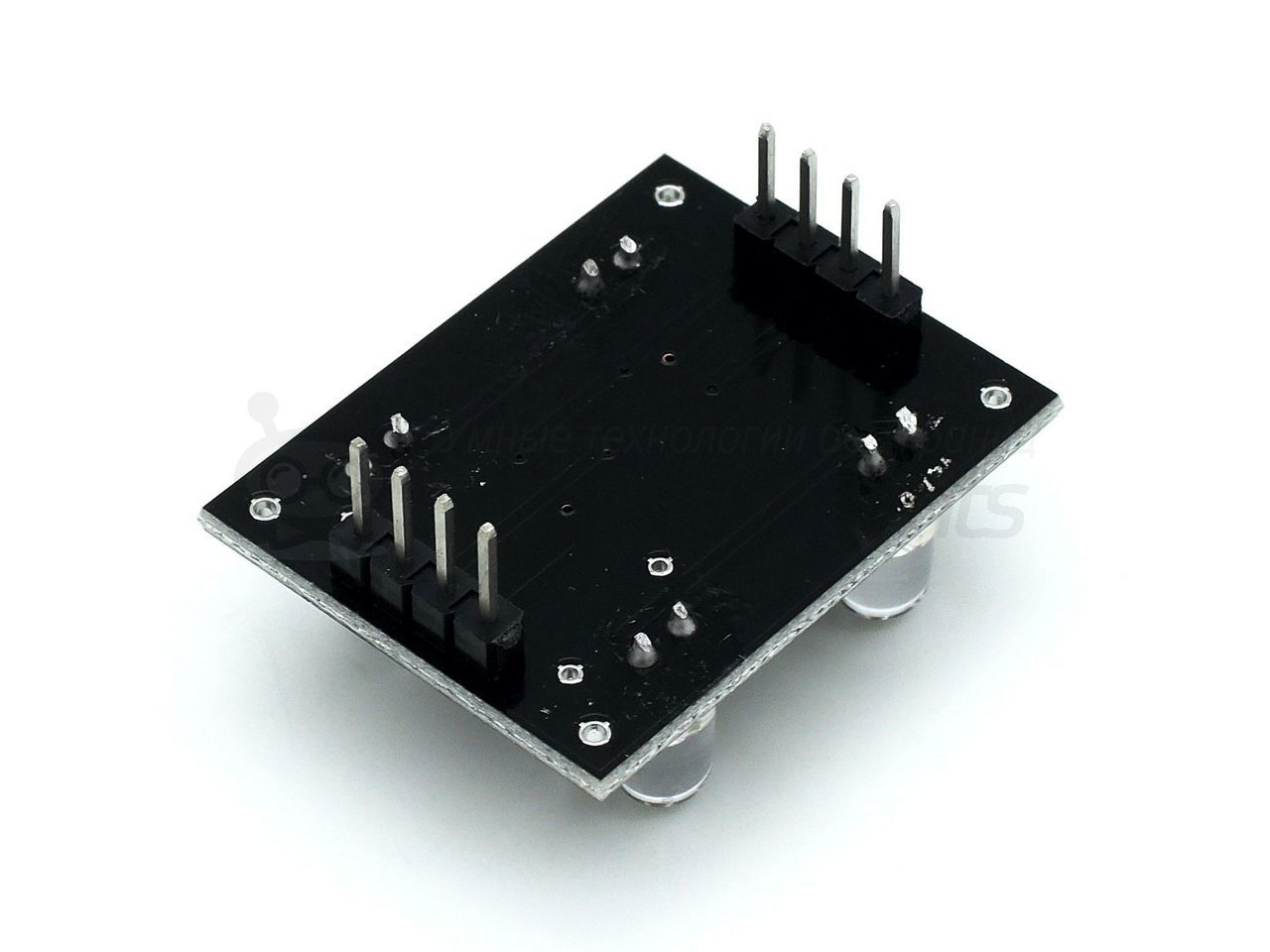

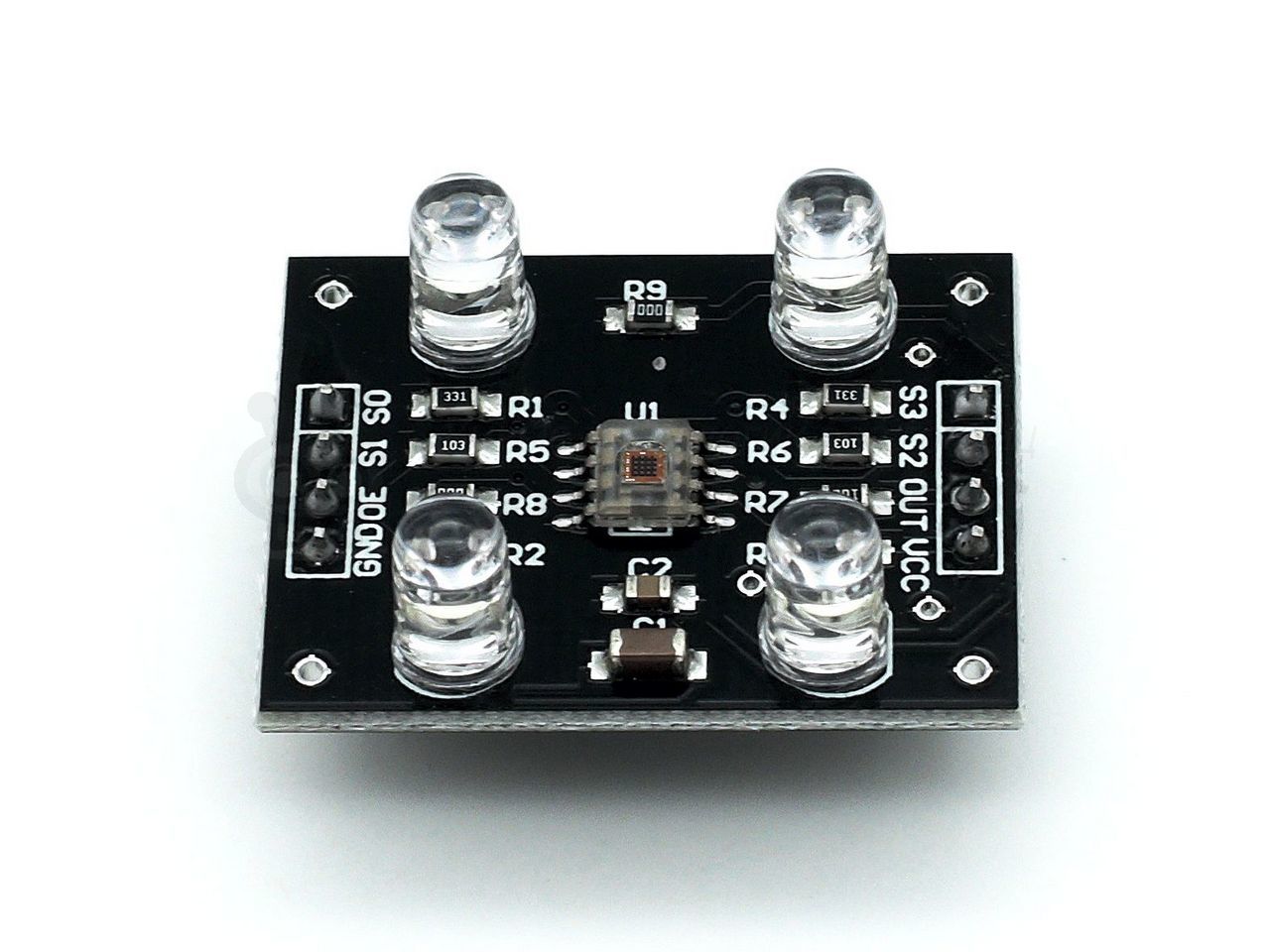

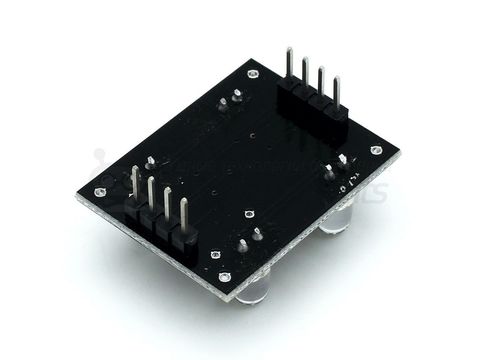

Модуль сенсора оттенка цвета TCS3200

Модуль датчика для определения цвета

Артикул: 07030
+-

Цена: 390 руб

Добавить в корзину
В наличии 6 шт
x

Cообщить о поступлении

Доставка

  СПб (1-2 дня)   Москва (2-3 дня)   По России (от 3-х дней)
    - самовывоз     - курьером     - курьером
    - курьером     - ПВЗ Boxberry     - ПВЗ Boxberry
    - ПВЗ Boxberry       - Почта России, EMS
        - ТК Деловые Линии

Оплата

Наличными   Банковской картой WebMoney Яндекс.Деньги Qiwi Wallet Квитанция на оплату в банке Счет для юридических лиц

Основные сведения



Цифровой датчик оттенка цвета, выполненный на базе элемента TCS3200, позволяет определить оттенок цвета перед собой или цвет освещения вокруг. Для подсветки объектов модуль снабжен четырьмя светодиодами.



Основным рабочим элементом модуля является массив из 64 фотоэлементов. Каждый из них имеет фильтр на определенный цвет. На каждый цвет приходится по 16 фотоэлементов. Фильтры позволяют различать красный, синий и зеленый цвета (оставшиеся 16 фотоэлементов не имеют фильтра), тем самым охватываются все цвета видимого спектра. Равномерное распределение фотоэлементов позволяет получать точные данные о цвете. Интенсивность света, проходящая через фотоэлементы, преобразуется в цифровой сигнал с пропорциональной частотой.



Технические характеристки



- напряжение питания: 3-5 В

- максимальный потребляемый ток: 40 мА

- рекомендуемое расстояние до измеряемого объекта: 1 см

- габаритные размеры ДхШхВ: 30х27х9 мм



Страна производства: КНР

Гарантия: 12 месяцев

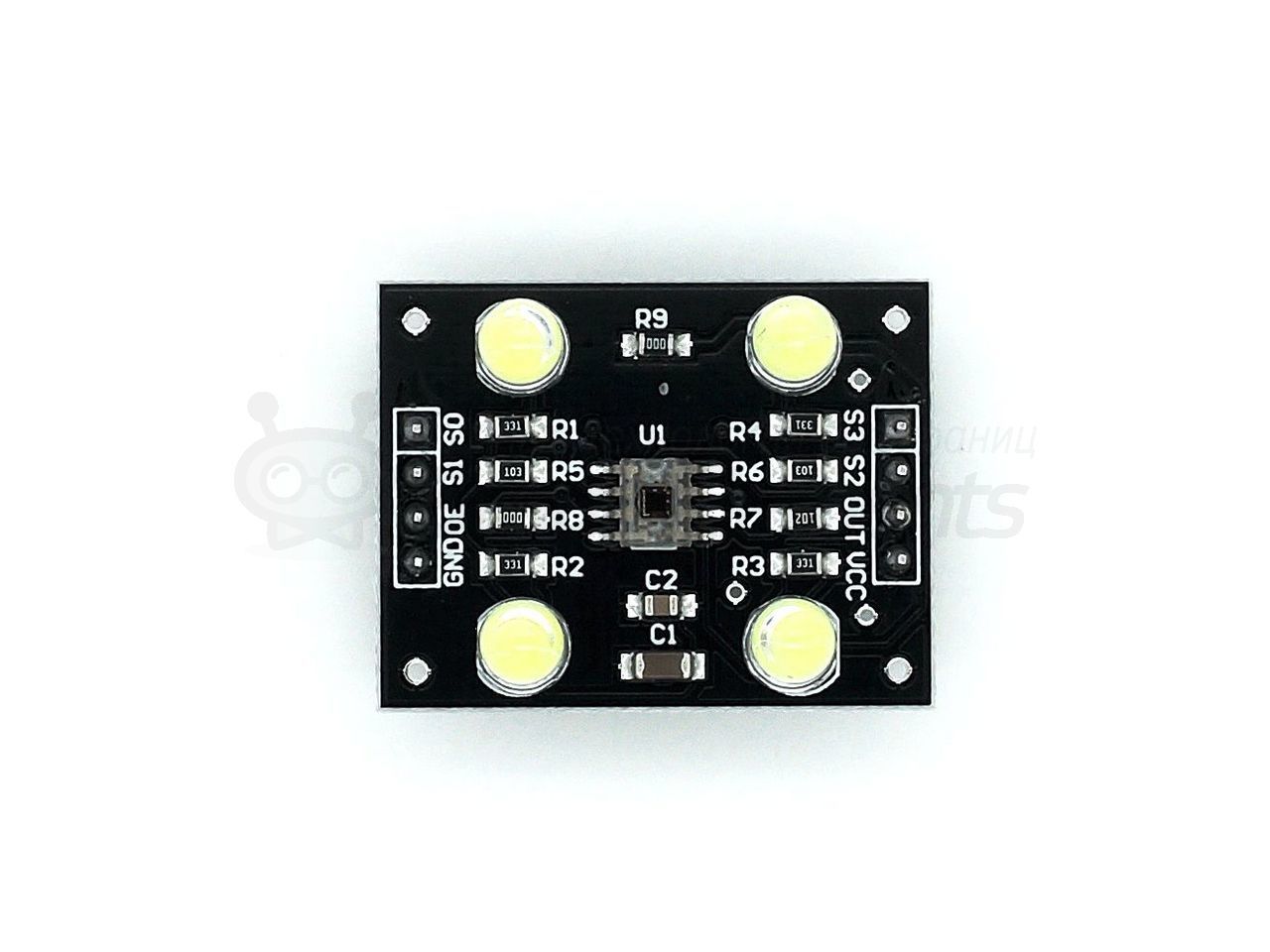

Подключение



Датчик подключается к контроллеру с помощью следующих выводов:



VCC (питание) - соединяется с выводом питания контроллера

GND (земля) - соединяется с выводом GND контроллера

S0, S1 (входной сигнал) - масштабирование частоты (цифровые пины контроллера) - на контакт S0 подается сигнал HIGH на S1 - сигнал LOW.

S2, S3 (входной сигнал) - выбор типа фотодиодов (цифровые пины контроллера) - таблица соответствия фильтрам приведена ниже



Фотодиод S2 S3
Красный LOW LOW
Зеленый HIGH HIGH
Синий LOW HIGH
Без фильтра HIGH LOW



OE (выходной сигнал) - впоток данных в виде получаемой частоты (цифровой пин контроллера)



Комплектация



- сенсор оттенка цвета х1

- пакет упаковочный х1
