Модуль инфракрасного передатчика

В наличии более 10 шт

Модуль для передачи инфракрасного сигнала


Выбрать

    Основные сведения

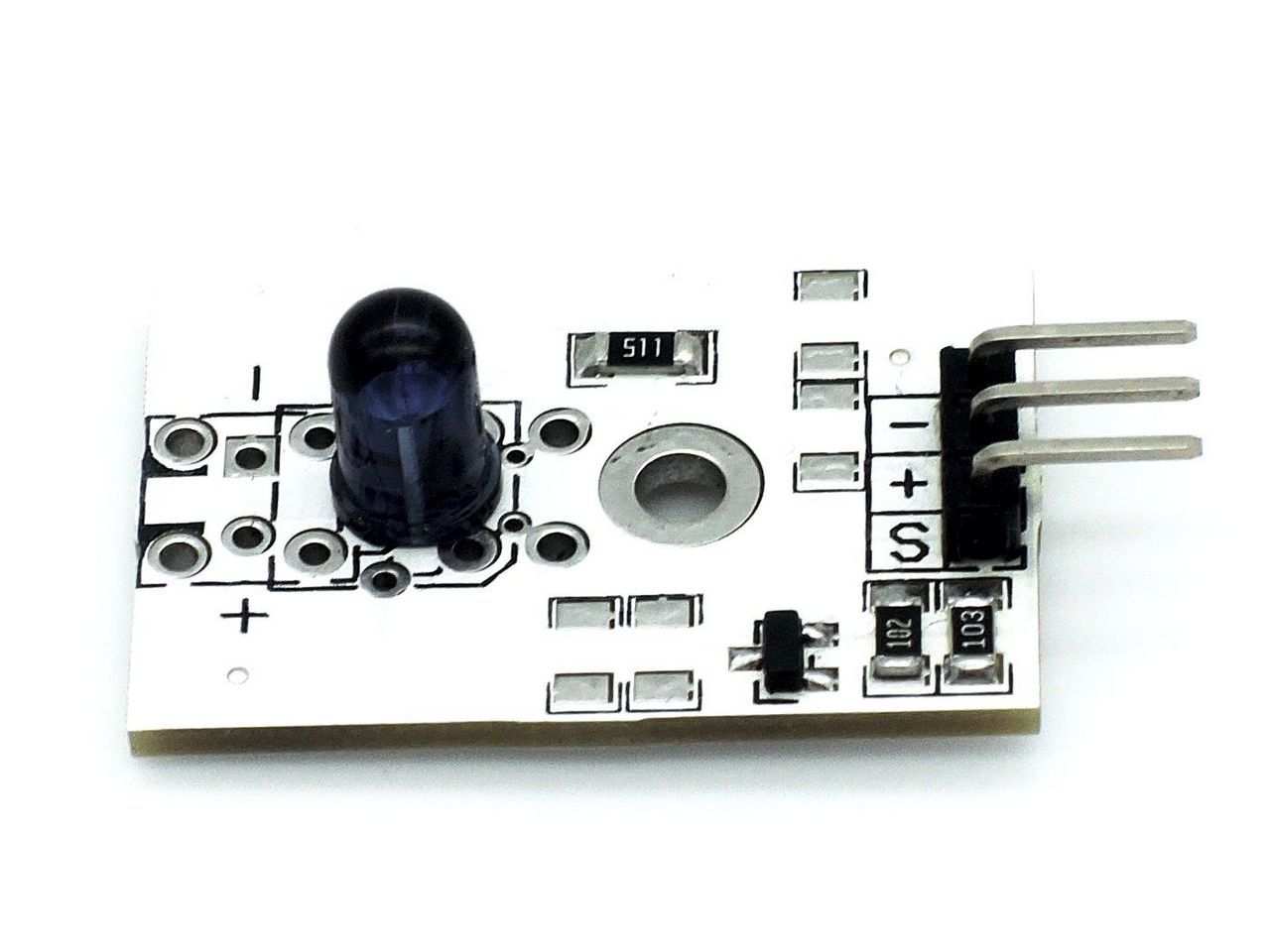

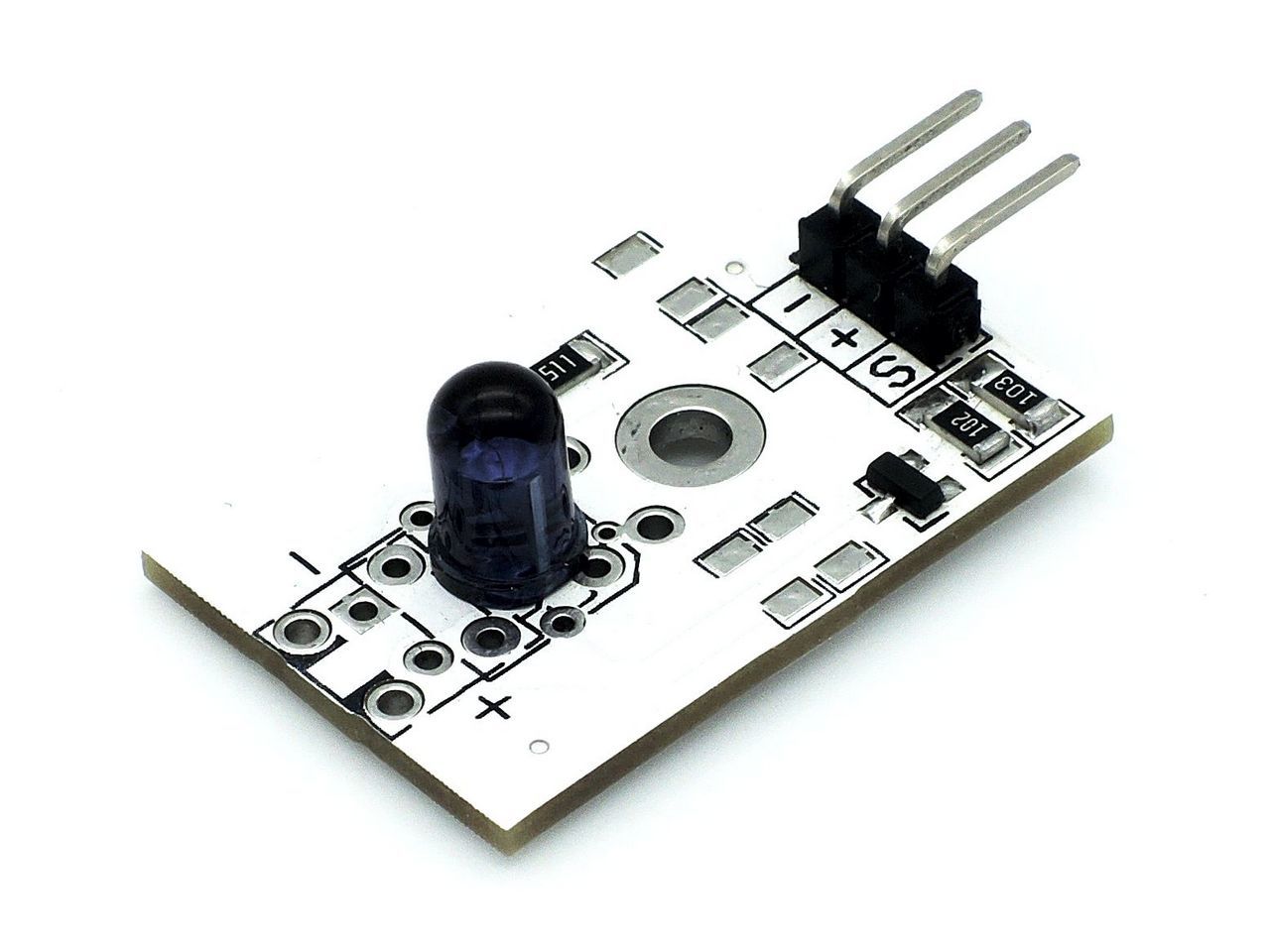

    Модуль для передачи инфракрасного сигнала. Выполнен на базе ИК-передатчика TSAL6200. Модуль снабжен всей необходимой обвязкой и может подключаться к контроллеру напрямую.



    Вы можете использовать данный модуль для управления роботом или любым другим устройством на расстоянии.



    Выходным результатом работы модуля является цифровой код. Поддерживает работу с различными инфракрасными приемниками, в том числе от бытовой техники с рабочей частотой 38 КГц.



    Для приема сигнала используйте инфракрасные приемники VS1838 или TSOP4838



    Технические характеристики



    - рабочее напряжение: 3,3-5 В

    - максимальный потребляемый ток: 40 мА

    - максимальное расстояние передачи сигнала: 6 м

    - эффективный угол работы: 34˚

    - габаритные размеры ДхШхВ: 30х20х12 мм

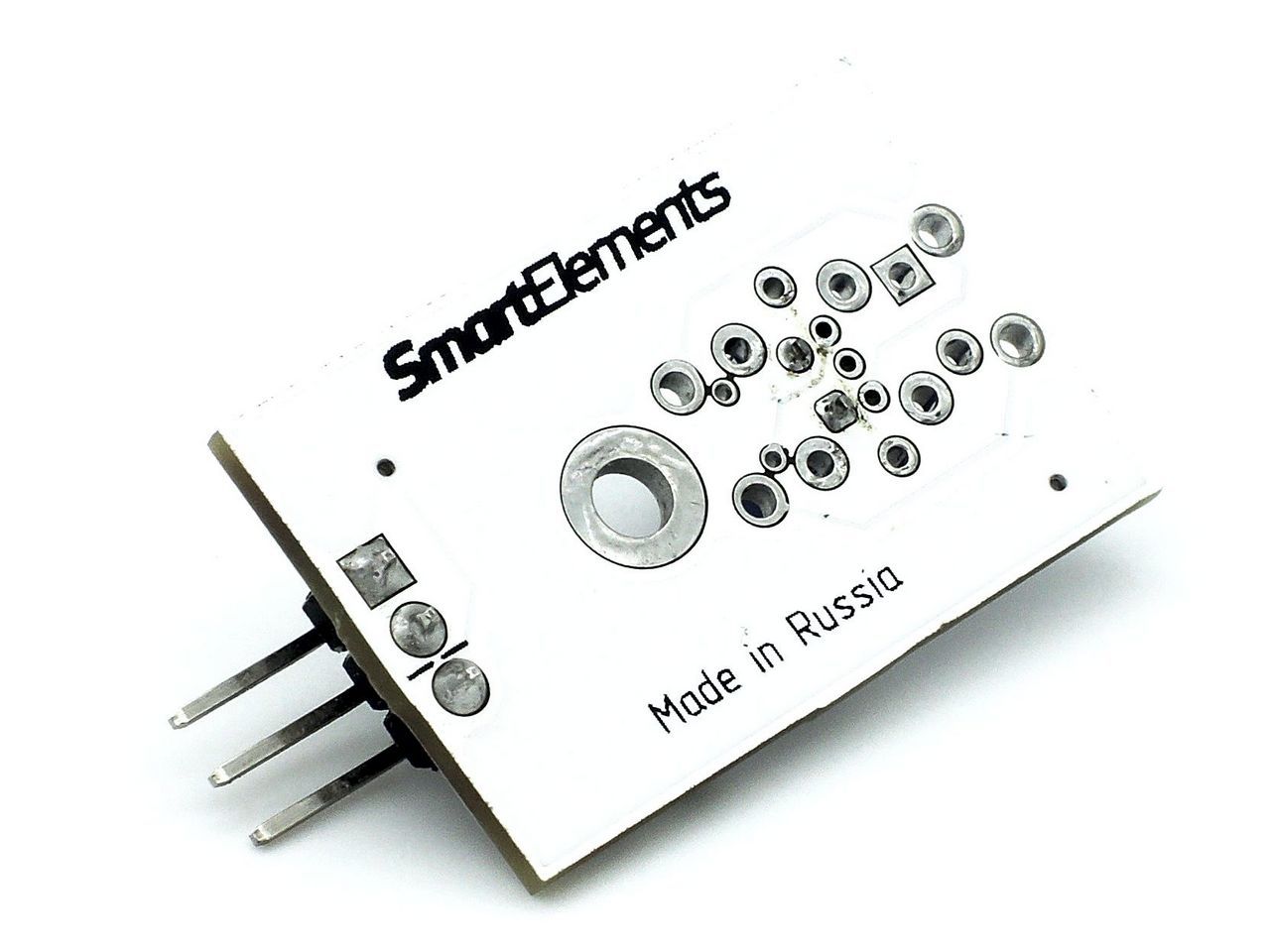

    Страна производства: Россия

    Гарантия: 1 год



    Подключение

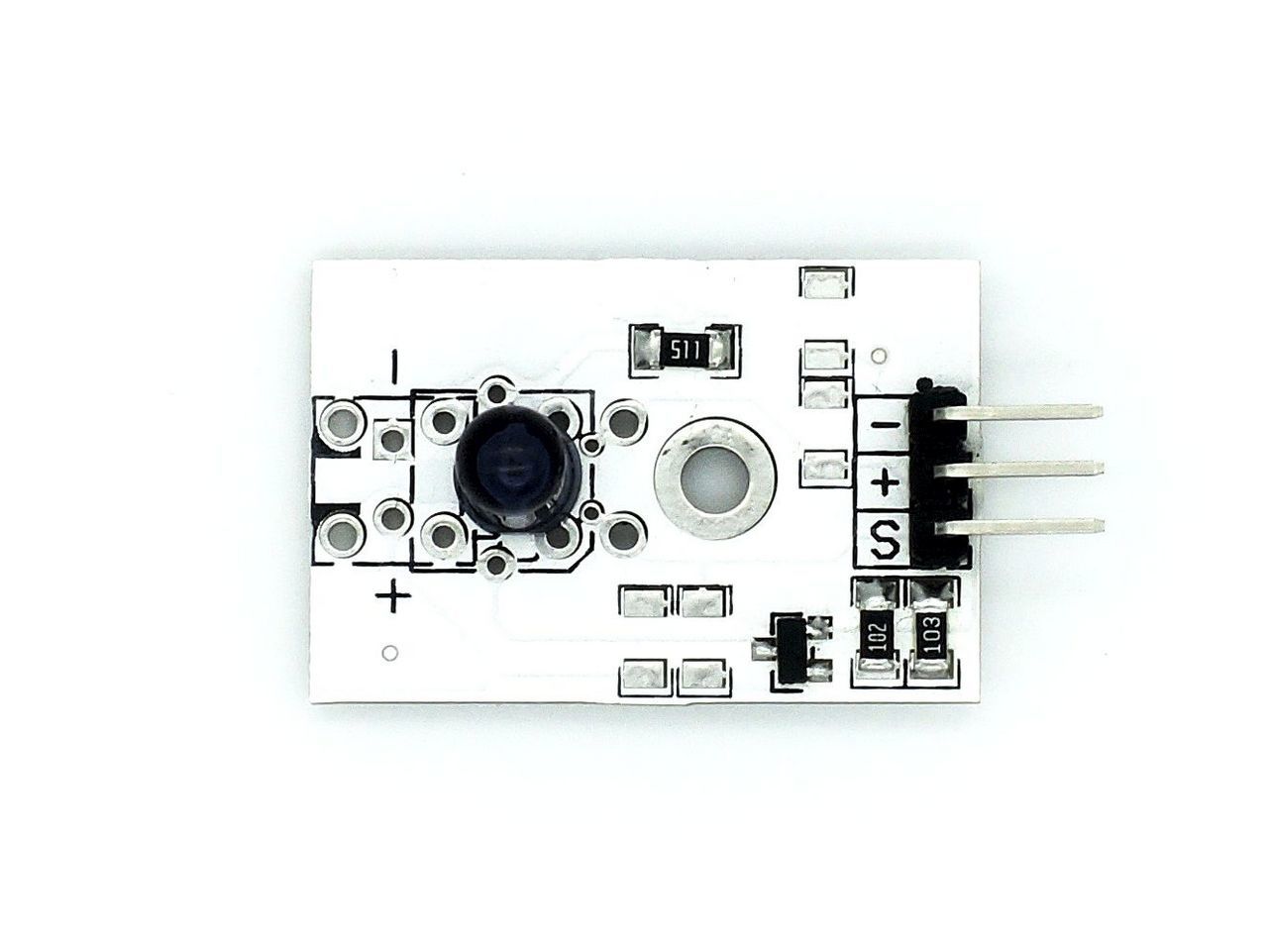

    Модуль инфракрасного передатчика подключается к контроллеру посредством трех проводов: "+" - питание, "-" - земля, "S" - на цифровой пин контроллера. Для подключения удобно использовать трехпроводной шлейф и Sensor Shield.

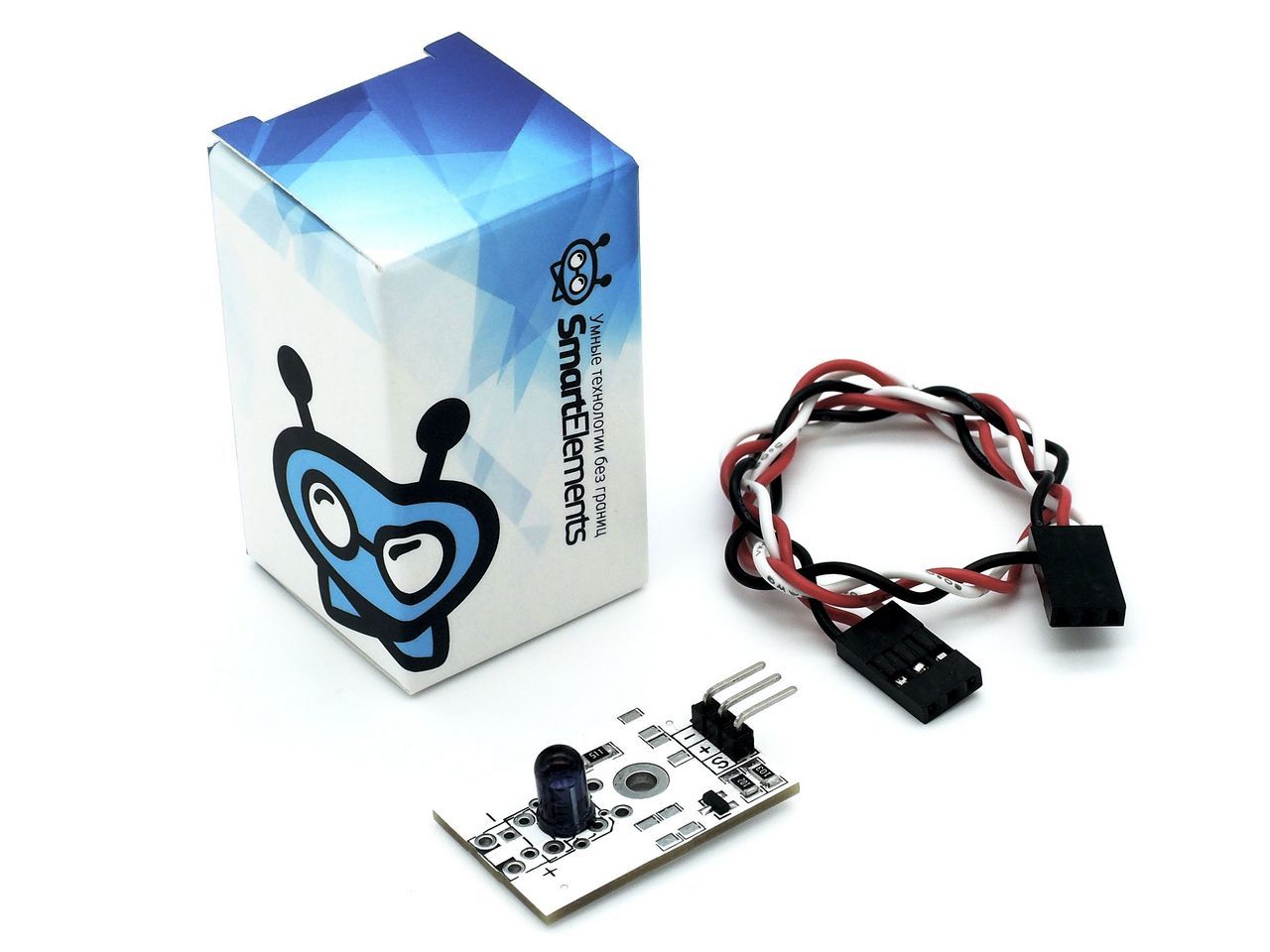

    Комплектация



    - модуль инфракрасного передатчика х1

    - шлейф "мама-мама" х1

    - коробка упаковочная х1



    Ссылки



    "База знаний" - Модуль инфракрасного передатчика

    Библиотека для работы с модулем

    Datasheet
