Ethernet Shield W5100

В наличии 9 шт

Плата расширения, позволяющая использовать Arduino в проводной сети


Выбрать

    Основные сведения

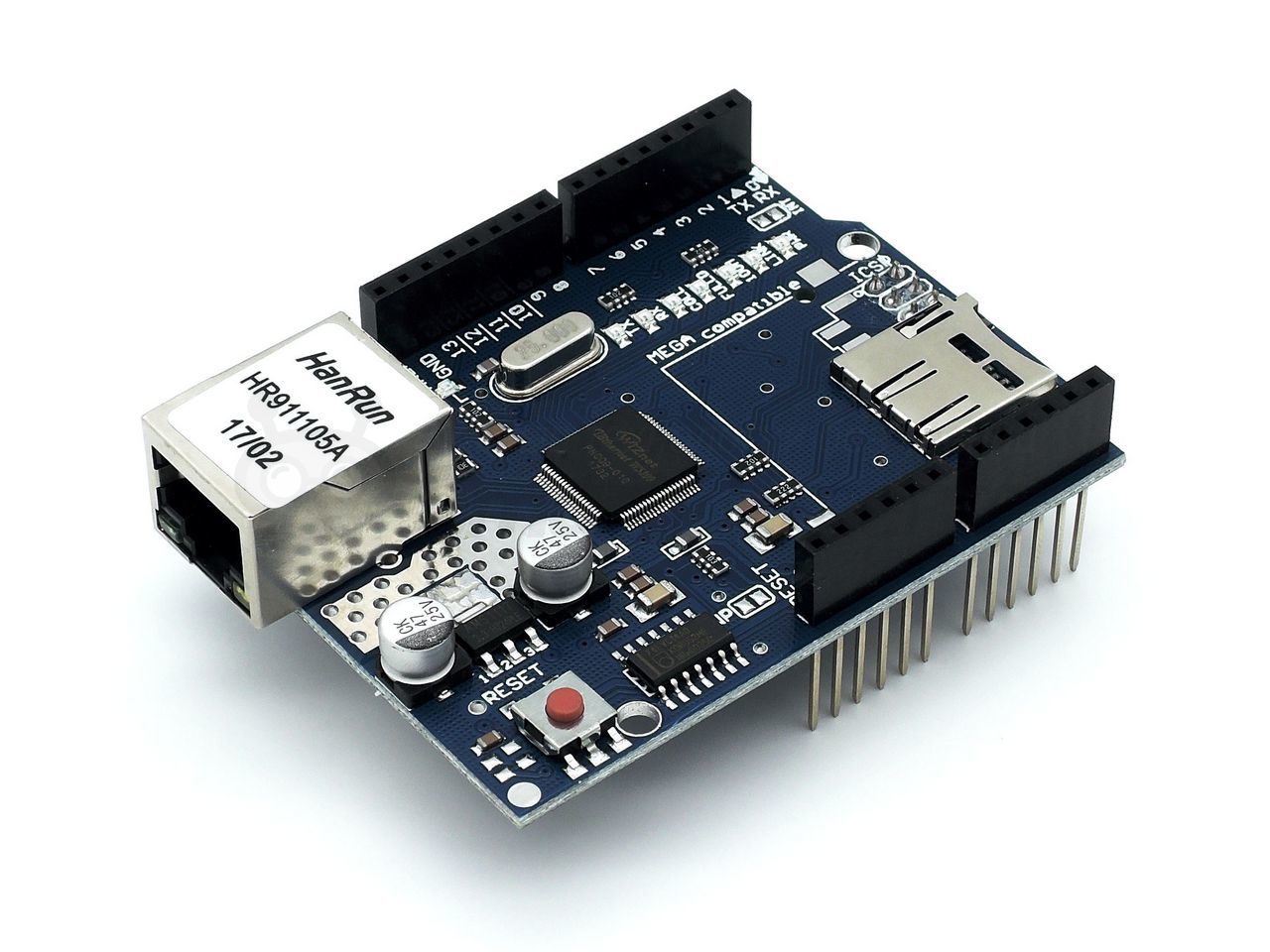

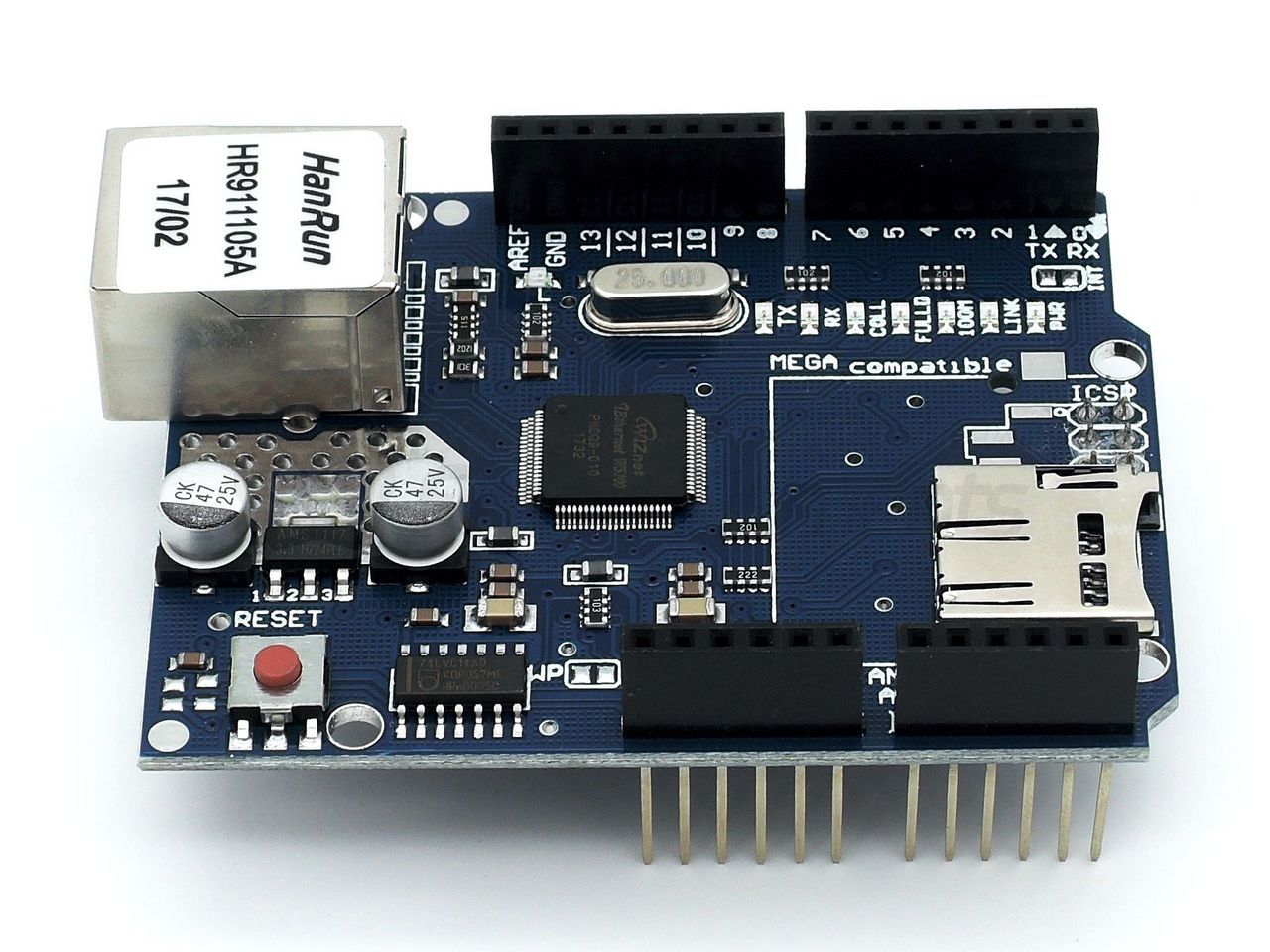

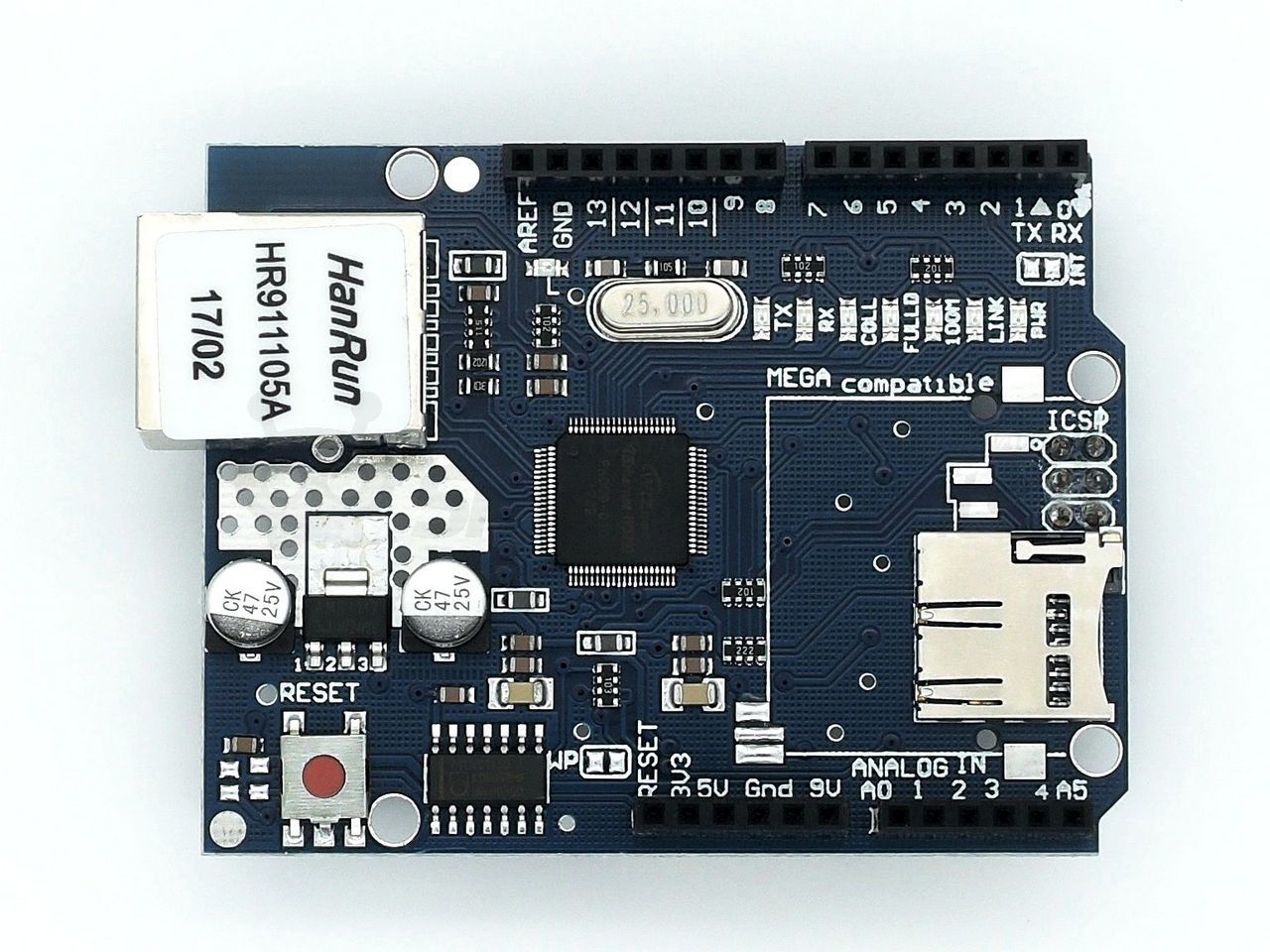

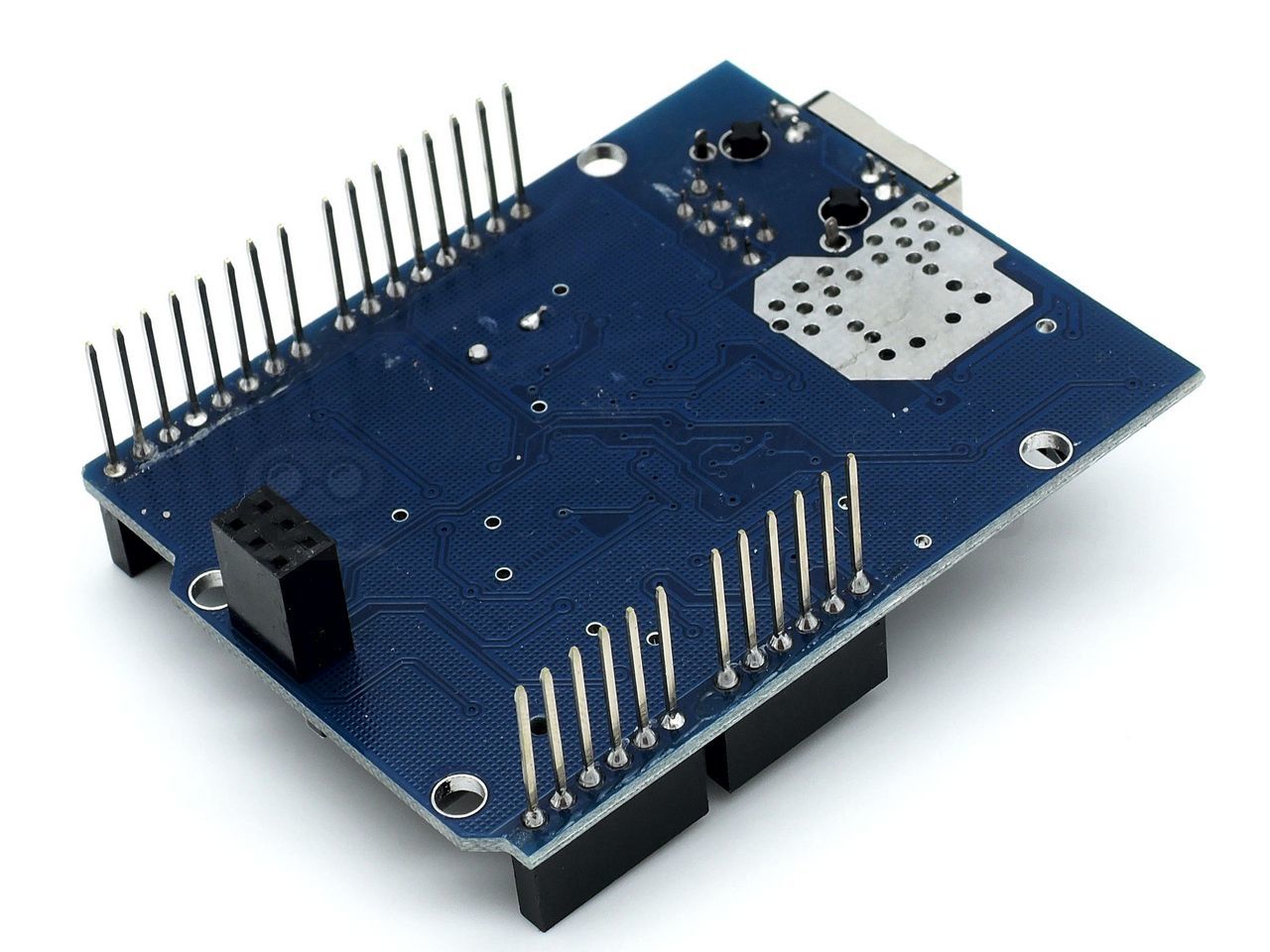

    Плата Ethernet Shield на базе чипа W5100 даёт возможность подключить Arduino к проводной сети с другими устройствами и сетевыми ресурсами.



    Плата обладает стандартным Ethernet-портом для подключения к сети с помощью патч-корда витой пары и набором контактов для подключения к Arduino.



    На плате размещён слот для карты памяти формата micro SD, которая может быть использования для хранения информации, раздаваемой по сети.



    Для соединения с контроллером плата снабжена сквозными колодоками. За счет этого вы сможете поверх Motor Drive Shield разместить Sensor Shield для подключения датчиков и модулей или Power Shield для питания устройства.



    Технические характеристики



    - напряжение питания: 5B

    - внутренний буфер: 16 Кб

    - скорость подключения: 10/100 МБит/с

    - тип карты памяти: microSD

    - габаритные размеры ДхШхВ: 73х54х28 мм



    Подключение



    Шилд совместим с контроллерами форм-фактора Uno, Mega.



    Взаимодействие контроллера с микросхемой W5100 и картой microSD происходит по шине SPI. На платах UNO шина занимает выводы 11, 12 и 13; на платах Mega - это выводы 50, 51 и 52. На обеих платах пин 10 используются для активации микросхемы W5100 и пин 4 используются для активации microSD карты. Поэтому данные выводы не могут быть использованы для выполнения других функций.



    Комплектация



    - Ethernet Shield W5100 x1

    - пакет упаковочный x1



    Ссылки



    "База знаний" - Ethernet Shield W5100
