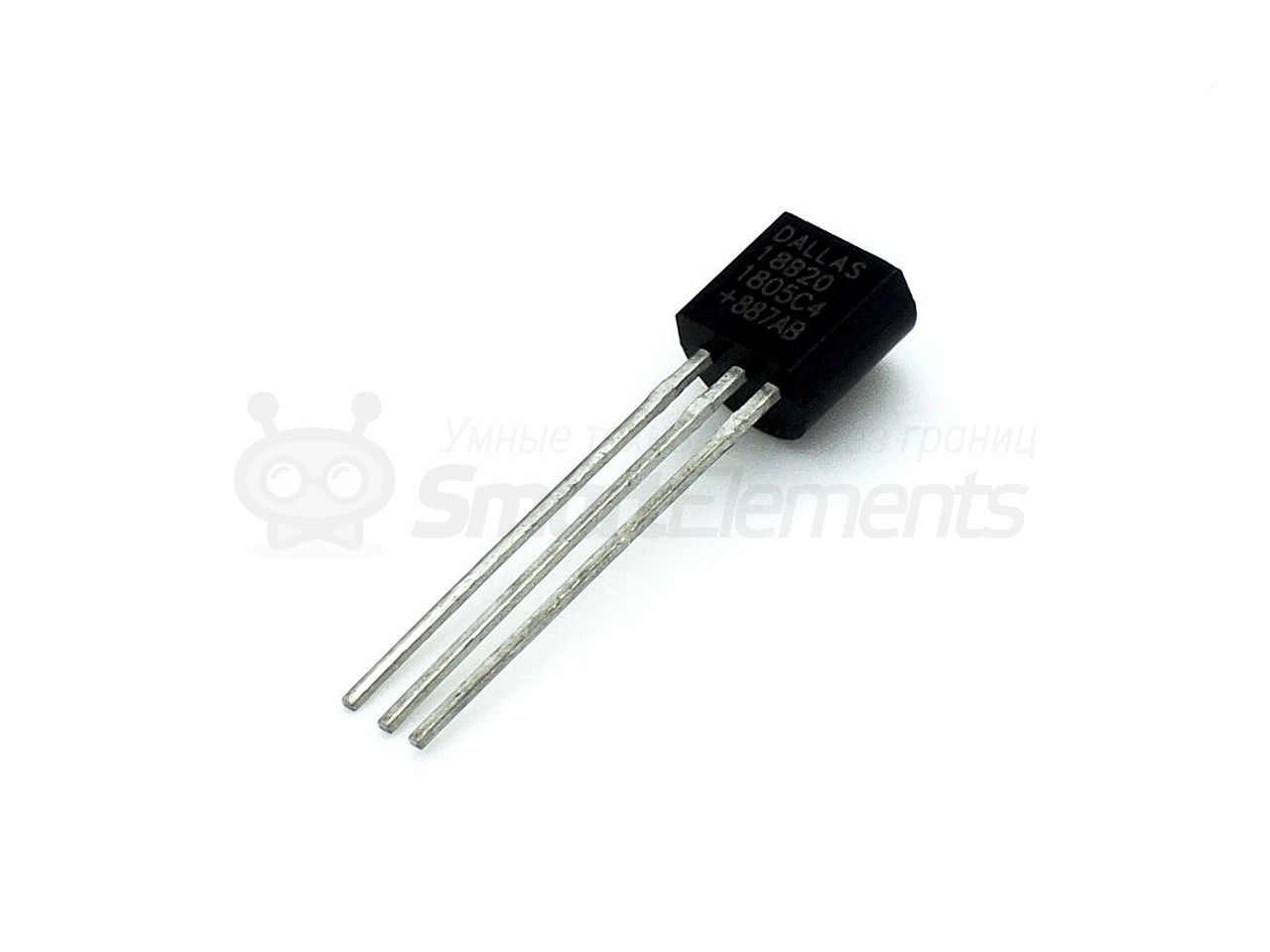

Датчик температуры DS18B20

Основные сведения

Датчик температуры Dallas DS18B20 предназначен для измерения температуры окружающего воздуха.

Подключение датчика можно осуществлять по 1-Wire протоколу. При этом он будет получать питание с сигнальной линии.

Датчик имеет уникальный 64-битный код, который может использоваться микроконтроллером для идентификации конкретного датчика, если их используется несколько на одной шине. Код отдельного датчика считывается отдельной командой.

Датчик обладает собственной памятью, в которую можно сохранить граничные значения температуры, при выходе из которых датчик будет переходить в режим «тревоги».

Технические характеристики

- напряжение питания: 3-5,5 В

- диапазон измеряемой температуры: от -55 до +125˚С

- погрешность измерения температуры: ±0,5˚С

- максимальный потребляемый ток: 1 мА

- потребляемый ток в режиме ожидания: 750 нА

- время отклика: менее 1 с

- интерфейс 1-wire

- разрешающая способность: 9-12 бит

- уникальный 64-битный ID в каждом датчике

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

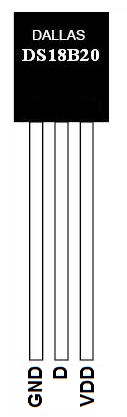

Датчик подключается к контроллеру с помощью трех выводов:

VDD (питание) - соединяется с выводом питания контроллера

D (сигнал) - соединяется с цифровым выводом контроллера

GND (земля) - соединяется с выводом GND контроллера

При подключении датчика, вывод питания и сигнальный вывод должны быть соединены резистором 4,7 кОм. При использовании только одного датчика подойдет и резистор на на 10 кОм.

Для удобства подключения датчика к контроллеру используйте макетную плату.

Комплектация

- датчик температуры х1

- пакет упаковочный х1

Ссылки

"База знаний" - Датчик температуры DS18B20

Библиотека для работы с датчиком (dallastemperature)

Библиотека для работы по протоколу 1-wire (onewire)
